Torno CNC CK51-HC
verticalde coluna únicapara peças grandes

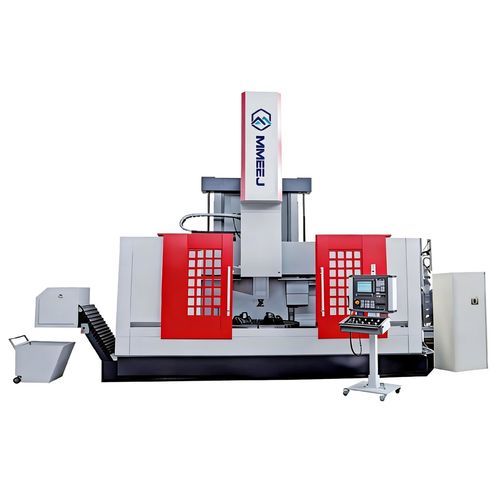

Torno CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / de coluna única / para peças grandes
Torno CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / de coluna única / para peças grandes
Guardar nos favoritos
Comparar
Mais informações no site da Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Estrutura
de coluna única
Aplicações
para peças grandes
Performance
de alta precisão
Função combinada
de fresagem, de retificação, furação, de roscagem
Diâmetro

1.500 mm, 1.800 mm, 2.300 mm
(59,06 in, 70,87 in, 90,55 in)

Velocidade de rotação

MÍN: 1 rpm
(6,283 rad.min-1)

MÁX: 350 rpm
(2.199,115 rad.min-1)

Diâmetro máx. corte

1.400 mm, 1.730 mm, 2.200 mm
(55 in, 68 in, 87 in)

Curso X

MÍN: -300 mm
(-12 in)

MÁX: 1.550 mm
(61 in)

Curso Z

800 mm, 1.000 mm
(31 in, 39 in)

Potência nominal

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Descrição

Descrição do produto
A série CK51-HC é um torno vertical monocoluna CNC combinado de torneamento e fresagem, concebido para executar múltiplas operações numa única fixação: torneamento, furação, roscagem e escareamento. A máquina também suporta retificação com rebolo e usinagem lateral com cabeça de fresagem angular. O fuso da mesa é suportado radialmente por rolamentos de rolos radiais duplos de alta precisão e axialmente por guias de rolamento de grande empuxo; está disponível modo de rotação alternante. A mesa dispõe de função de indexação para eliminar folga de transmissão dos dentes; precisão de posicionamento do eixo C até ±5 segundos de arco.

Dados técnicos (exemplos por modelo)
  • Modelos: CK5112-HC | CK5116-HC | CK5120-HC
  • Diâmetro máximo de usinagem (mm): 1400 | 1730 | 2200
  • Diâmetro máximo de rotação (mm): 1500 | 1800 | 2300
  • Altura máxima de usinagem (mm): 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Capacidade máxima (T): 5 | 8 | 10


Principais características
  • Torno-fresadora CNC monocoluna para operações combinadas numa única fixação.
  • Suporta retificação e usinagem lateral com cabeça de fresagem angular.
  • Fuso da mesa: rolamentos de rolos radiais duplos (suporte radial) e guias de rolamento de grande empuxo (suporte axial).
  • Modo de rotação alternante opcional para o fuso da mesa.
  • Indexação da mesa para eliminar folga dos engrenagens; precisão do eixo C até ±5 segundos de arco.
  • Porta-ferramentas: BT50-12.


Especificações / detalhes técnicos
  • Série: CK51-HC
  • Modelos: CK5112-HC; CK5116-HC; CK5120-HC
  • Potência motor principal (kW): 22/30 | 30/37 | 37/45
  • Velocidade do fuso (r/min): 1-350 | 1-300 | 1-200
  • Potência segundo fuso (kW): 5.5/7.5 | 5.5/7.5 | 7.5/11
  • Velocidade rotação segundo eixo (r/min): 2-4000 | 2-3000 | 2-3000
  • Curso horizontal do porta-ferramentas X (mm): -150–1150 | -150–1350 | -300–1550
  • Curso do porta-ferramentas vertical Z (mm): 800 | 800/1000 | 1000
  • Curso subida/descida da viga (mm): 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Tamanho da mesa (mm): 1200 | 1500 | 2000
  • Capacidade máxima (T): 5 | 8 | 10
  • Porta-ferramentas: BT50-12
