Rodízio giratório Q-B13- 3B series

fixocom placa de fixaçãopara equipamento médico

Resumo
Forqueta em aço inoxidável EN 1.4301 / AISI 304, cabeça giratória com duplo rolamento de esferas, eixo da roda com porca ou mancal liso, centro da roda em poliamida azul, opções de rolamento inox (mancal liso, rolamento de rolos ou rolamento de esferas de precisão selado), montagem por placa. Variantes giratórias e fixas disponíveis, incluindo versões giratórias com bloqueio total e diferentes suportes/placas.

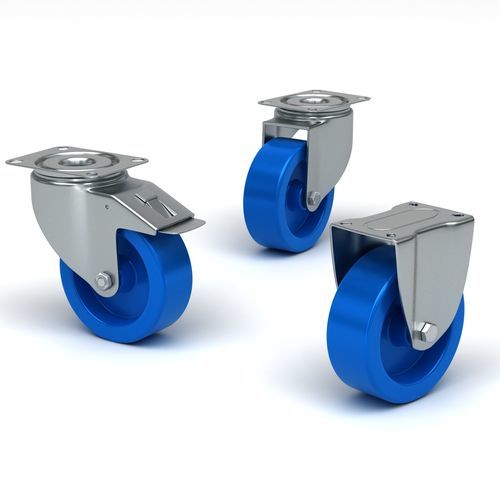

Principais variantes

• Rodízio giratório industrial com bloqueio total e centro de roda em poliamida azul (montagem em placa)
• Rodízio giratório industrial com suporte de placa em aço inoxidável
• Rodízio fixo industrial com centro de roda em poliamida azul

Vantagens

• Materiais resistentes à corrosão: componentes em aço inoxidável para durabilidade em ambientes húmidos e agressivos
• Rodas que não marcam: poliamida azul para evitar marcas no piso
• Alta capacidade de carga: opções para 200 kg e 400 kg em carga dinâmica conforme a dimensão
• Fácil limpeza: design higiénico adequado para ambientes laváveis
• Conformidade higiénica: concebido segundo recomendações EHEDG e FDA

Dados técnicos – Rodízio giratório com bloqueio total (modelos NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largura da banda de rolamento: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureza da banda: Shore D 75 (tamanhos todos)
Tamanho da placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros dos furos da placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferência de guinada: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Intervalo de temperatura: -40 / +80 °C (todos os tamanhos)
Norma: EN 12532 (todos os tamanhos)
Peso: 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Capacidade de carga (dinâmica): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidade de carga (estática): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Dados técnicos – Rodízio giratório com suporte de placa inox (modelos NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largura da banda: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureza da banda: Shore D 75
Tamanho da placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros dos furos: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Raio de guinada / Interferência (valores selecionados): Offset 34/34/32/53/53 mm; Raio de guinada 74/84/95/128/153 mm; Interferência 148 / 168 / 190 / 256 / 306 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Intervalo de temperatura: -40 / +80 °C
Norma: EN 12532
Peso: 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Capacidade: 200 kg / 400 kg conforme a dimensão; capacidade estática até 800 kg

Dados técnicos – Rodízio fixo industrial (modelos NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largura da banda: 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureza da banda: Shore D 75 (todos)
Tamanho da placa: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centros dos furos: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Intervalo de temperatura: -40 / +80 °C
Norma: EN 12532
Peso: 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Capacidade dinâmica: 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidade estática: 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Aplicações
Instalações de processamento de alimentos, unidades farmacêuticas, ambientes médicos e salas limpas onde higiene, resistência à corrosão e facilidade de limpeza são essenciais.

Características / especificações técnicas

• Material do corpo da roda: poliamida azul (não porosa, resistente a químicos)
• Dureza do revestimento: Shore D 75
• Temperatura de trabalho: -40 °C a +80 °C
• Material principal: aço inoxidável EN 1.4301 / AISI 304
• Norma: EN 12532
• Opções de rolamento: rolamento liso inox, rolamento de rolos inox ou rolamento de esferas de precisão selado
• Montagem: montagem em placa e variantes com suporte em aço inoxidável disponíveis
• Capacidade de carga (dinâmica): tipicamente 200 kg a 400 kg por rodízio conforme a dimensão; capacidade estática até 800 kg para tamanhos maiores
• Formas disponíveis: giratória com bloqueio total, giratória com suporte de placa, fixa
