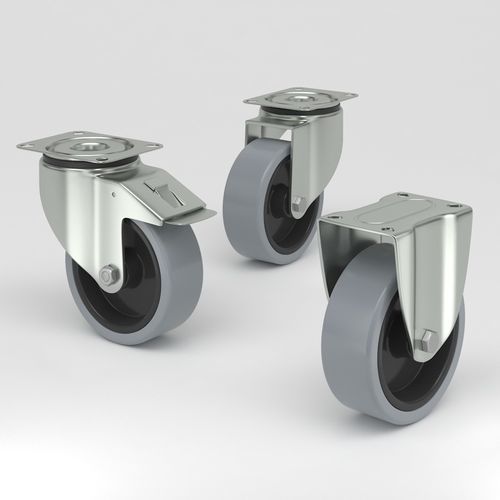

Rodízio giratório Q-B13- 3G series

fixocom placa de fixaçãopara equipamento médico

Visão geral
Garfo em aço inoxidável, cabeça giratória com duplo rolamento de esferas, eixo da roda com porca, centro da roda em poliamida e banda de rodagem em pneu elástico cinza não marcante. Mancal liso em inox, montagem por platina. Disponível também com rolamento de rolos inoxidável ou rolamento de esferas de precisão inoxidável selado como opções. Carcaça resistente à corrosão e superfícies lisas para limpeza facilitada.

Características principais

• Pneu elástico cinza não marcante: evita danos ao piso e não deixa marcas.
• Centro da roda em poliamida para durabilidade e higiene.
• Garfo e suportes em aço inoxidável EN 1.4301 / AISI 304.
• Cabeça giratória com duplo rolamento de esferas para rotação suave.
• Eixo da roda com mancal liso; rolamento de rolos ou rolamento de esferas de precisão inoxidável (selado) como opcionais.
• Disponível como rodízio giratório (com travão total), giratório com suporte de chapa em aço inoxidável e rodízio fixo.
• Design de montagem por platina com centros de furação e dimensões padronizadas.

Benefícios para ambientes higiênicos
O projeto minimiza o risco de contaminação e facilita a limpeza: componentes em aço inoxidável e superfícies lisas resistem à corrosão em condições húmidas, o pneu elástico absorve impactos e reduz ruído, e a geometria global facilita uma limpeza rápida e completa sem reentrâncias que retenham sujidade ou bactérias.

Mobilidade e segurança
Excelente manobrabilidade com tração superior do piso elástico. Opções de girar e travar (incluindo travão total) aumentam a estabilidade e a eficiência de fluxo em ambientes de produção e salas limpas, como processamento de alimentos, farmacêutica e saúde.

Opções e variantes

• Rodízio giratório com travão total (montagem por platina).
• Rodízio giratório com suporte de chapa em aço inoxidável.
• Rodízio fixo (montagem por platina).
• Rolamentos: mancal liso (padrão), rolamento de rolos inoxidável ou rolamento de esferas de precisão inoxidável selado.

Tabelas técnicas (valores por modelo)
Rodízio giratório com travão total — GN080-Q-B13-3G / GN100-Q-B13-3G / GN125-Q-B13-3G / GN160-Q-B13-3G / GN200-Q-B13-3G
Dados técnicos / ︒C / mm / kg
Diâmetro da roda / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Largura da banda / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Dureza do piso / Shore A 65 (todos os modelos)
Tamanho da platina / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
Centros de furo da platina / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Furo da platina / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Offset / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
Interferência de giro / 222 mm / 236 mm / 248 mm / 334 mm / 370 mm
Altura total / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Temperatura / -30 / +80 ︒C (todos os modelos)
Standard / EN12532 (todos os modelos)
Peso / 0.607 kg / 0.739 kg / 0.8898 kg / 2.2512 kg / 2.5082 kg
Capacidade de carga / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Capacidade de carga (estática) / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Rodízio giratório industrial com suporte de chapa inoxidável — GN080-B13-3G / GN100-B13-3G / GN125-B13-3G / GN160-B13-3G / GN200-B13-3G
Dados técnicos / ︒C / mm / kg
Diâmetro da roda / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Largura da banda / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Dureza do piso / Shore A 65 (todos os modelos)
Tamanho da platina / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
Centros de furo / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Furo da platina / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Offset / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
Raio de giro / 74 mm / 84 mm / 95 mm / 133 mm / 153 mm
Interferência de giro / 148 mm / 168 mm / 190 mm / 266 mm / 306 mm
Altura total / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Temperatura / -30 / +80 ︒C (todos os modelos)
Standard / EN12532 (todos os modelos)
Peso / 0.587 kg / 0.699 kg / 0.7878 kg / 2.1432 kg / 2.3162 kg
Capacidade de carga / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Capacidade de carga (estática) / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Rodízio fixo industrial (platina) — GN080-FIX-3G / GN100-FIX-3G / GN125-FIX-3G / GN160-FIX-3G / GN200-FIX-3G
Dados técnicos / ︒C / mm / kg
Diâmetro da roda / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
Largura da banda / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
Dureza do piso / Shore A 65 (todos os modelos)
Tamanho da platina / 103 x 85 mm / 103 x 85 mm / 103 x 85 mm / 137 x 111 mm / 137 x 111 mm
Centros de furo / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
Furo da platina / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
Altura total / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
Temperatura / -30 / +80 ︒C (todos os modelos)
Standard / EN12532 (todos os modelos)
Peso / 0.447 kg / 0.500 kg / 0.7638 kg / 1.7362 kg / 1.9462 kg
Capacidade de carga / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
Capacidade de carga (estática) / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

Características técnicas gerais

• Material: aço inoxidável EN 1.4301 / AISI 304 (garfos, suportes, platina).
• Centro da roda: poliamida.
• Banda de rodagem: pneu elástico cinza não marcante, dureza Shore A 65.
• Faixa de temperatura: -30 °C a +80 °C.
• Norma: EN 12532.
• Opções de rolamentos: mancal liso (padrão), rolamento de rolos inoxidável, rolamento de esferas de precisão inoxidável selado.
• Montagem: platina; dimensões e centros de furo variam conforme o diâmetro da roda (ver tabelas).
