Rodízio giratório Q-RND-3R-HSC-Mxx-Lxxx series

de imobilização

Visão geral

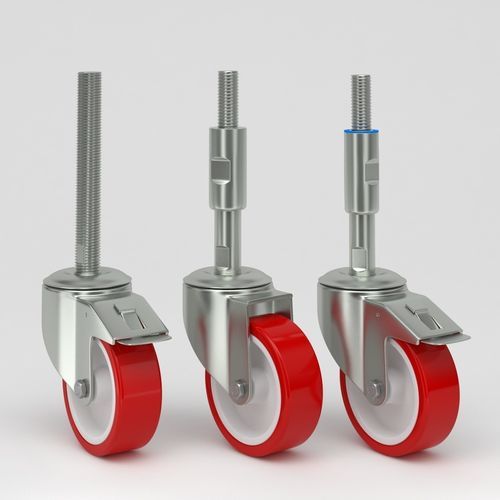

Rodízio nivelador com eixo em aço inoxidável e banda de rodagem em poliuretano vermelho, oferecendo mobilidade, nivelamento preciso e resistência à corrosão para ambientes higiênicos e industriais (processamento de alimentos, farmacêutico, embalagens, laboratórios). O mecanismo de nivelamento integrado permite ajuste de altura rápido e preciso para estabilizar equipamentos e reduzir vibrações.

Design e materiais
Garfo e componentes de montagem em aço inoxidável EN 1.4301 / AISI 304. Núcleo da roda em poliamida. Banda de rodagem em poliuretano vermelho (Shore D 48). Opções de rolamento: rolamento liso inox; opcionalmente rolamento de rolos inox ou rolamento de esferas de precisão inox, vedado.

Características

• Mecanismo de nivelamento ajustável em altura para posicionamento rápido e preciso.
• Eixo em aço inoxidável para resistência à corrosão em ambientes húmidos ou químicos.
• Banda de poliuretano vermelho: resistente ao desgaste, não marca o piso, baixa resistência ao rolamento, absorção de choque e proteção do piso.
• Cabeça giratória com rolamentos de esferas duplos para giro suave.
• Disponível com opção de travamento total.
• Manguito protetor higiênico opcional para o eixo (cobre a rosca e funciona como porca de contrapeso) e tampa superior higiênica opcional para limpeza segura.

Montagem e opções de rolamentos

• Montagem com eixo totalmente roscado A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Comprimentos L = 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Material: aço inoxidável EN 1.4301 / AISI 304.
• Eixo com manguito protetor A2-70 LC-HSC: roscas M16–M48. Comprimentos de manguito = 135, 175, 215, 255, 295 mm. Material: aço inoxidável EN 1.4301 / AISI 304.
• Versões com suporte em chapa inox: garfo/suporte em chapa inox 3 mm EN 1.4301 / AISI 304.

Variantes disponíveis / Códigos de exemplo
Códigos típicos que indicam diâmetro e tipo de montagem: TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx e variantes LC-HSC ou versões com suporte.

Tabelas técnicas (valores exemplo por diâmetro)
Diâmetro da roda D / Largura da banda B / Offset O / Raio de giro / Interferência / Altura total H / Peso / Carga dinâmica / Carga estática
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0,64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0,78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0,92 kg / 200 kg / 400 kg

Variante com suporte inox (valores exemplo)
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0,59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0,71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0,81 kg / 200 kg / 400 kg

Características higiênicas
A rosca do eixo pode ser coberta por um manguito higiênico que também funciona como contraporca. Projeto otimizado para limpeza fácil e redução do risco de contaminação. Tampa superior higiênica opcional.

Aplicações
Processamento de alimentos, produção farmacêutica, linhas de embalagem e equipamentos de laboratório que exigem design higiênico, resistência à corrosão e mobilidade estável.

Características / especificações técnicas

• Família do produto: série TU
• Material do garfo/fixação: aço inoxidável EN 1.4301 / AISI 304
• Núcleo da roda: poliamida
• Banda de rodagem: poliuretano vermelho (Shore D 48)
• Temperatura de trabalho: -20 °C a +75 °C
• Norma: EN 12532
• Opções de eixo: roscado M16–M48 com comprimentos 70–310 mm; opções com manguito protetor (135–295 mm)
• Diâmetros disponíveis: 80, 100, 125 mm
• Capacidades: dinâmica 150–200 kg; estática 300–400 kg (dependendo do diâmetro)
