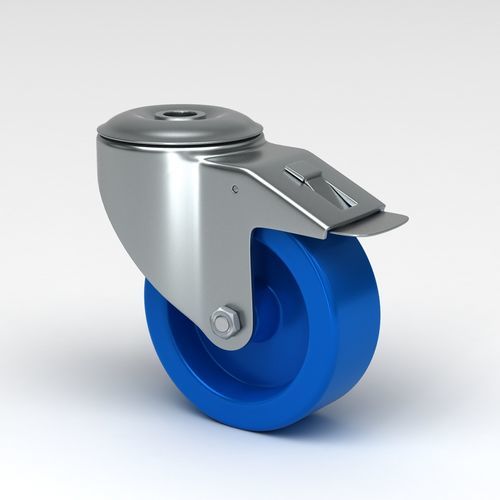

Rodízio giratório Q-RND-3B series

para equipamento médicopara transportenão marcante

Visão geral
Rodízios giratórios em design higiênico com rodas de poliamida azul, concebidos para fornecer higiene elevada, resistência à corrosão e limpeza fácil em ambientes de processamento de alimentos, farmacêuticos e salas limpas. Construção com componentes em aço inoxidável e rolamentos selados; disponíveis várias variantes de montagem e rodas.

Principais características

• Design higiênico certificado – Conforme EHEDG e FDA para requisitos sanitários.
• Roda de poliamida azul – Não marca o piso, resistente a produtos químicos, corrosão e limpeza por alta pressão.
• Componentes em aço inox – Carcaça giratória e ferragens em AISI 304 / AISI 316 para evitar ferrugem e contaminação.
• Rolamentos selados – Rolamentos totalmente encapsulados que protegem contra pó, água e agentes de limpeza.
• Mobilidade suave e capacidade de carga – Projetados para manobrabilidade fácil e cargas pesadas.

Aplicações

• Unidades de processamento de alimentos – Transporte de equipamentos em áreas de produção sanitária.
• Indústrias farmacêuticas – Mobilidade sem contaminação em ambientes estéreis.
• Setores médicos e salas limpas – Atendem elevados padrões de higiene em hospitais e laboratórios.

Rodízio giratório higiênico com travão total e núcleo da roda em poliamida — Tabela técnica
Model | NY080-Q-RND-3B | NY100-Q-RND-3B | NY125-Q-RND-3B | NY160-Q-RND-3B | NY200-Q-RND-3B
Dados técnicos | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diâmetro da roda | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largura da banda de rodagem | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureza da banda | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Furo central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interferência de giro | 223 mm | 238 mm | 268 mm | 334 mm | 370 mm
Altura total | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Temperatura | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,72 kg | 0,836 kg | 0,8658 kg | 1,4338 kg | 1,7988 kg
Capacidade de carga (dinâmica) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidade de carga (estática) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Rodízio giratório higiênico com suporte em aço inoxidável, furo único para parafuso — Tabela técnica
Model | NY080-RND-3B | NY100-RND-3B | NY125-RND-3B | NY160-RND-3B | NY200-RND-3B
Dados técnicos | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
Diâmetro da roda | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Largura da banda de rodagem | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureza da banda | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75 | Shore D 75
Furo central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Raio de giro | 74 mm | 88 mm | 103,5 mm | 334 mm | 370 mm
Interferência de giro | 148 mm | 176 mm | 207 mm | 190 mm | 235 mm
Altura total | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
Temperatura | -40 / +80 °C | -40 / +80 °C | -30 / +80 °C | -40 / +80 °C | -40 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,615 kg | 0,696 kg | 0,7598 kg | 1,4338 kg | 1,7988 kg
Capacidade de carga (dinâmica) | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidade de carga (estática) | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Dados técnicos adicionais
Dureza da banda de rodagem: Shore D 75
Faixa de temperatura de operação: -40 / +80 °C (nota: uma variante indica -30 / +80 °C para a referência 125 mm)
Material: aço inoxidável EN 1.4301 / AISI 304 (forqueta, suporte); opções AISI 316 para certos componentes

Características / especificações técnicas

• Série: NY (diâmetros disponíveis: 80, 100, 125, 150, 200 mm).
• Material da roda: poliamida azul, não marcante.
• Dureza do caminhar: Shore D 75.
• Opções de rolamentos: rolamento de rolos inoxidável ou rolamento de esferas de precisão inox, selados.
• Material da forqueta/suporte: EN 1.4301 / AISI 304 (espessura chapa 3 mm para algumas forquetas).
• Montagens: travão total com núcleo em poliamida; suporte inox com furo único para parafuso.
• Capacidades de carga: dinâmicas 200–400 kg dependendo do diâmetro; estática até 800 kg.
• Norma: EN12532.
