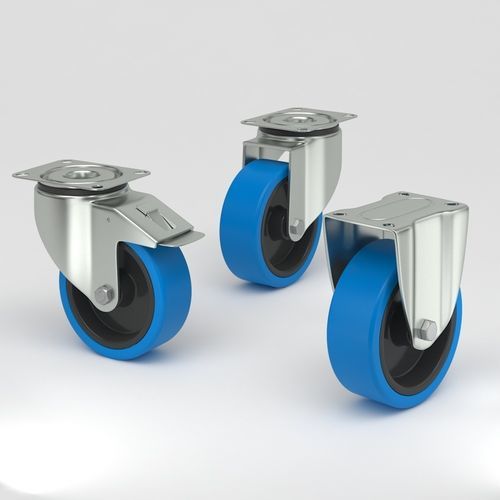

Rodízio giratório Q-B13- 3B series

fixocom placa de fixaçãopara carrinho

Visão geral
Rodízios industriais com design higiénico concebidos para durabilidade e limpeza. Núcleo da roda em poliamida com banda elástica azul anti-marca. Forquetas e suportes em aço inoxidável (EN 1.4301 / AISI 304). Rolamentos disponíveis como rolamento de rolos inox ou rolamento de esferas de precisão inox vedado.

Características principais

• Forqueta e placa/suporte em aço inoxidável (EN 1.4301 / AISI 304)
• Núcleo da roda: poliamida
• Banda de rolamento: pneu elástico azul anti-marca (dureza Shore A 65)
• Cabeça de giro: cabeça giratória com dupla esfera ou com rolamentos vedados
• Eixo da roda: rolamento liso ou eixo com porca dependendo da variante
• Opções: rodízio giratório com bloqueio total, rodízio giratório com placa em inox, rodízio fixo
• Intervalo de temperatura: -30 / +80 °C
• Norma: EN 12532

Benefícios

• Banda elástica anti-marca protege e preserva superfícies do piso
• Design higiénico com componentes inox reduz risco de contaminação e facilita a limpeza
• Absorção de impactos e funcionamento silencioso em superfícies irregulares
• Resistência à corrosão adequada para ambientes alimentares, farmacêuticos e de saúde

Aplicações

• Processamento de alimentos
• Fabricação farmacêutica
• Instalações de saúde
• Carrinhos, plataformas e máquinas que exigem mobilidade sanitária

Rodízio giratório com bloqueio total — códigos de produto
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Dados técnicos (rodízio giratório com bloqueio total)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largura da banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza da banda: Shore A 65 (tamanhos todos)
Tamanho da placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros dos furos da placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferência de giro: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todos os tamanhos)
Norma: EN12532 (todos os tamanhos)
Peso: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacidade de carga (dinâmica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidade de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rodízio giratório com placa em inox — códigos de produto
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Dados técnicos (rodízio giratório com placa inox)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largura da banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza da banda: Shore A 65 (todos os tamanhos)
Tamanho da placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros dos furos da placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Raio de giro: 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interferência de giro: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todos os tamanhos)
Norma: EN12532 (todos os tamanhos)
Peso: 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacidade de carga (dinâmica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidade de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rodízio fixo industrial — códigos de produto
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Dados técnicos (rodízio fixo)
Diâmetro da roda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largura da banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza da banda: Shore A 65 (todos os tamanhos)
Tamanho da placa: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centros dos furos da placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Furo da placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todos os tamanhos)
Norma: EN12532 (todos os tamanhos)
Peso: 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacidade de carga (dinâmica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidade de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Dados técnicos gerais
Dureza da banda: Shore A 65
Intervalo de temperatura: -30 / +80 °C
Conformidade: EN 12532
Material: aço inoxidável EN 1.4301 / AISI 304 para forqueta/placa/suporte

Notas
Variantes disponíveis: rodízios giratórios (com e sem bloqueio total), rodízios fixos e diferentes opções de fixação (placa). Rolamentos: rolamento de rolos inox ou rolamento de esferas de precisão inox vedado conforme a variante.

caractéristiques / spécifications techniques

• Material (estrutural): aço inoxidável EN 1.4301 / AISI 304
• Núcleo da roda: poliamida
• Banda de rolamento: pneu elástico azul anti-marca, Shore A 65
• Temperatura de serviço: -30 / +80 °C
• Norma: EN12532
• Diâmetros disponíveis: 80 mm, 100 mm, 125 mm, 160 mm, 200 mm
• Capacidade de carga (dinâmica) por tamanho: até 330 kg (dependendo do modelo)
• Capacidade de carga (estática) por tamanho: até 660 kg (dependendo do modelo)
• Opções de montagem: placa (vários tamanhos e padrões de furos)
• Opções de rolamentos: rolamento de rolos inox ou rolamento de esferas de precisão inox vedado
