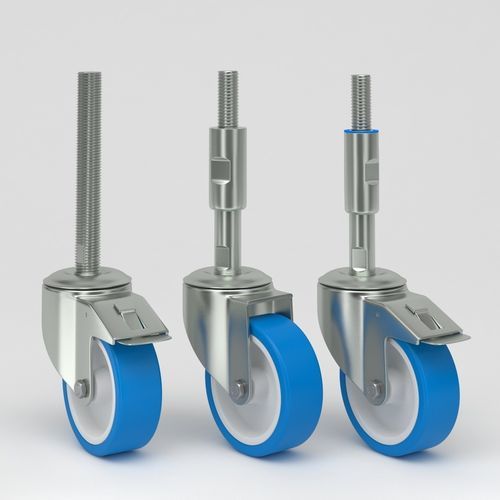

Rodízio giratório Q-RND-3B-HSC-Mxx-Lxxx series

com placa de fixaçãohaste com roscatubular

Visão geral do produto
Rodízios niveladores giratórios em design higiênico para ambientes industriais sanitários, como processamento de alimentos, farmacêutica e biotecnologia. Componentes em aço inoxidável minimizam corrosão e zonas de retenção de sujeira. Núcleo de roda em poliamida com banda de rolamento em poliuretano azul, não marcante, resistente à água e a produtos químicos. Mecanismo de nivelamento integrado oferece posicionamento estável quando o equipamento está parado.

Construção e materiais

• Garfo / suportes: aço inoxidável EN 1.4301 / AISI 304 (3 mm onde especificado)
• Núcleo da roda: poliamida
• Banda de rolamento: poliuretano azul (Shore D 48)
• Rolamentos: rolamento de rolos inox ou rolamento de esferas de precisão inox vedado; opções de casquilho liso inox e cabeça giratória com duplo rolamento de esferas
• Eixos e suportes: aço inoxidável EN 1.4301 / AISI 304

Benefícios principais

• Banda de poliuretano azul: não marca o piso, resistente ao desgaste, resistente a água, químicos e agentes de limpeza
• Construção higiênica em aço inox: superfícies lisas e seladas que facilitam limpeza e sanitização
• Mecanismo de nivelamento integrado: melhora a estabilidade e reduz vibrações em repouso

Variantes e tabelas técnicas
Rodízio giratório nivelador com trava total (eixo totalmente rosqueado)
Modelos exemplo: TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Diâmetro da roda D: 80 mm | 100 mm | 125 mm
Largura da banda B: 30 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Raio de giro: 74 mm | 84 mm | 95 mm
Interferência de giro: 222 mm | 238 mm | 268 mm
Altura total H: 103 mm | 126 mm | 154 mm
Peso: 0,64 kg | 0,78 kg | 0,92 kg
Capacidade de carga (dinâmica): 150 kg | 200 kg | 200 kg
Capacidade de carga (estática): 300 kg | 400 kg | 400 kg

Opções de montagem - eixo totalmente rosqueado (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Comprimentos Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Material: aço inoxidável EN 1.4301 / AISI 304.

Rodízio giratório nivelador com suporte em aço inox (eixo totalmente rosqueado)
Modelos exemplo: TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Interferência de giro: 156 mm | 176 mm | 207 mm
Altura total e outras dimensões: ver tabela acima; Peso: 0,59 kg | 0,71 kg | 0,81 kg; Capacidades: conforme acima.

Opções - eixo com manga protetora (LC-HSC)
Roscas LC-HSC: M16, M20, M24, M30, M36, M42, M48
Comprimentos de manga: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Material: aço inoxidável EN 1.4301 / AISI 304.

Rodízio giratório nivelador com trava total (eixo + manga)
Modelos exemplo: TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Dados técnicos: consultar tabelas acima para diâmetros, larguras de banda, offsets, raios, alturas, pesos e capacidades.

Notas adicionais

• Espessura do garfo / chapa: 3 mm aço inox (EN 1.4301 / AISI 304) em muitas variantes
• Opções de rolamentos: cabeça giratória com duplo rolamento de esferas; eixo de roda com porca; eixo com casquilho liso ou rolamento de rolos; rolamento de esferas de precisão vedado disponível
• Opcional: manga higiénica ou tampa superior higiénica para proteção de roscas e prevenção de roscas expostas

Especificações técnicas

• Nome do produto: Rodízio nivelador em design higiênico com banda de poliuretano azul
• Brand: NHK Machinery Parts
• Materiais: aço inox EN 1.4301 / AISI 304; núcleo de roda em poliamida; banda de poliuretano (azul)
• Tipos de rolamentos: cabeça giratória com duplo rolamento de esferas; rolamento de rolos inox; rolamento de esferas de precisão inox vedado; opções de casquilho liso inox
• Diâmetros disponíveis: 80 mm, 100 mm, 125 mm
• Larguras de banda: 30 mm (80 mm), 36 mm (100 mm), 37 mm (125 mm)
• Alturas totais (H): 103 mm (80 mm), 126 mm (100 mm), 154 mm (125 mm)
• Peso por unidade: tipicamente 0,59–0,92 kg dependendo do montagem e diâmetro
• Capacidade de carga (dinâmica): 150–200 kg dependendo do modelo
• Capacidade de carga (estática): 300–400 kg dependendo do modelo
• Dureza da banda: Shore D 48
• Faixa de temperatura: -20 °C a +70 °C
• Norma: EN 12532
• Opções de montagem: eixo totalmente rosqueado (M16–M48; vários comprimentos), eixo com manga protetora, montagens em placa/suporte
