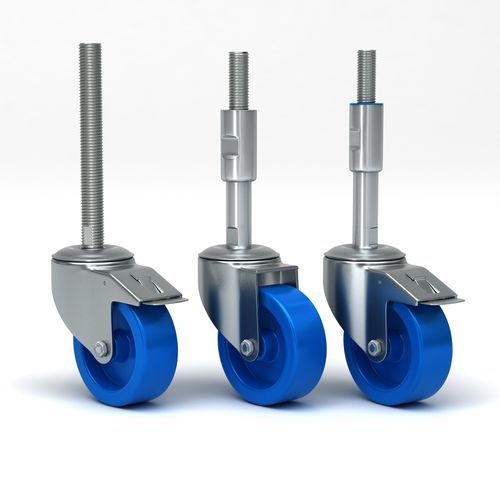

Rodízio giratório Q -RND-3B-HSC-Mxx-Lxxx series

com placa de fixaçãohaste com roscatubular

Visão geral
Rodízios giratórios niveladores em design higiênico com roda em poliamida azul são projetados para ambientes limpos, como processamento de alimentos, indústrias farmacêuticas e aplicações médicas. Oferecem mobilidade e nivelamento ajustável, minimizando o risco de contaminação e incorporando elementos de projeto higiênico (EHEDG, aspectos compatíveis com FDA).

Construção e materiais
Garfo e suportes em aço inoxidável EN 1.4301 / AISI 304 (opção 316 disponível). Centro de roda em poliamida com banda de rodagem em poliamida azul. Opções de rolamentos: casquilho liso em inox, rolamento de rolos inoxidável ou rolamento de esferas de precisão inox selado. Dureza da banda Shore D 75. Faixa de temperatura -40 / +80 °C. Norma EN 12532.

Principais características

• Construção higiênica em aço inoxidável para resistir à corrosão e permitir lavagens frequentes.
• Roda em poliamida azul: não marca o piso, resistente à água e reduz a adesão de partículas.
• Geometria autodraiável, fácil de limpar, com componentes selados para limitar acúmulo bacteriano.
• Mecanismo de nivelamento ajustável para posicionamento estável e redução de vibrações em equipamentos sensíveis.
• Múltiplas configurações de rolamentos e fusos para adaptar à carga e ao ambiente de uso.

Benefícios

• Melhor conformidade higiênica para salas limpas e áreas de produção sanitárias.
• Capacidade de carga confiável mantendo manobrabilidade em espaços restritos ou ambientes úmidos.
• Resistência química e à água adequada para ciclos frequentes de higienização.

Variantes de produto e tipos de montagem
Modelos representativos: NY080-Q, NY100-Q, NY125-Q (série NY). Variantes de montagem incluem fixação por placa/garfo, fuso totalmente roscado, fuso com manga protetora e versões com suporte em aço inoxidável. Exemplos de codificação: NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Dados técnicos (exemplos por diâmetro de roda)
Modelos: NY080-Q | NY100-Q | NY125-Q
Diâmetro da roda D: 80 mm | 100 mm | 125 mm
Largura da banda B: 32 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Raio de giro: 74 mm | 88 mm | 103,5 mm
Interferência de giro: 223 mm | 238 mm | 268 mm
Altura total H: 103 mm | 126 mm | 154 mm
Peso (exemplo): 0,72 kg | 0,84 kg | 0,87 kg
Capacidade de carga (dinâmica): 200 kg | 200 kg | 200 kg
Capacidade de carga (estática): 400 kg | 400 kg | 400 kg

Opções de fuso
Fuso totalmente roscado A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Comprimentos Lxxx (exemplos): 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Fuso com manga protetora LC-HSC: mesmos diâmetros de rosca; comprimentos de manga (ex.): 135, 175, 215, 255, 295 mm. Material: aço inoxidável EN 1.4301 / AISI 304.

Dados técnicos higiênicos
Dureza da banda de rodagem: Shore D 75. Faixa de temperatura: -40 / +80 °C. Norma: EN 12532.

Aplicações
Indicados para equipamentos de processamento de alimentos, dispositivos farmacêuticos e médicos, carrinhos de sala limpa e outros ambientes higiênicos que exigem lavagens frequentes e controlo do risco de contaminação.

Especificações

• Material da roda: núcleo em poliamida com banda em poliamida azul (não marca, resistente à água).
• Material do garfo/suporte: aço inoxidável EN 1.4301 / AISI 304 (opção 316).
• Rolamentos: casquilho liso inox; opcionais: rolamento de rolos inox ou rolamento de esferas de precisão selado.
• Montagem: placa/garfo, fuso totalmente roscado (M16–M48, comprimentos 70–310 mm), fuso com manga protetora (M16–M48, comprimentos 135–295 mm).
• Modelos típicos: NY080-Q, NY100-Q, NY125-Q.
• Diâmetros disponíveis: 80, 100, 125 mm; larguras de banda: 32, 36, 37 mm.
• Capacidade nominal: 200 kg dinâmico; 400 kg estático (por rodízio especificado).
• Conformidade: projetado segundo EN 12532 e integrando elementos de projeto higiênico para responder a expectativas EHEDG/FDA.
