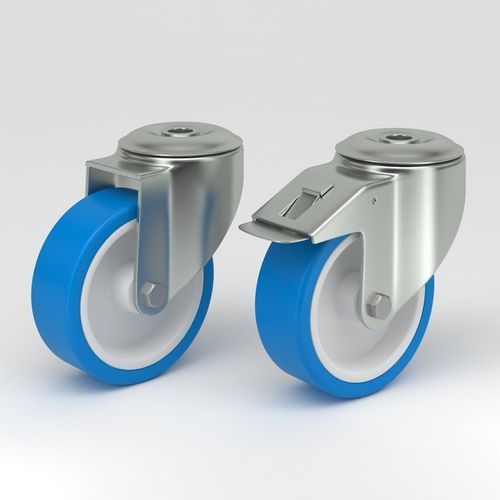

Rodízio giratório Q-RND-3B series

com placa de fixaçãopara carrinhopara equipamento médico

Visão geral Um rodízio giratório com design higiénico e banda de rodagem em poliuretano azul, concebido para setores onde a limpeza e a eficiência são fundamentais. Frequentemente utilizado em ambientes de processamento alimentar, farmacêuticos e de cuidados de saúde, o rodízio oferece durabilidade, mobilidade giratória de 360°, resistência à corrosão e boa capacidade de carga, minimizando simultaneamente os danos no pavimento e a acumulação de sujidade. Construção e materiais

• Forquilha/suporte: aço inoxidável (EN 1.4301 / AISI 304), chapa de 3 mm nas variantes com suporte.
• Cabeça giratória: cabeça giratória com rolamento de esferas duplo.
• Núcleo da roda: poliamida.
• Banda de rodagem: poliuretano azul, dureza Shore D 48.
• Eixo: eixo da roda com opções de porca / mancal liso.
• Rolamentos: mancal liso em aço inoxidável; fornecido opcionalmente com rolamento de rolos em aço inoxidável ou rolamento de esferas em aço inoxidável selado de precisão.
• Opções de montagem: montagem com orifício central (13 mm) ou orifício para parafuso único (13 mm), dependendo do modelo.

Características principais / vantagens

• O design higiénico reduz a acumulação de sujidade e facilita a limpeza.
• Banda de rodagem em poliuretano azul: movimento suave e silencioso; resistente a produtos químicos, humidade e desgaste; não deixa marcas.
• Componentes em aço inoxidável para resistência à corrosão e longa vida útil.
• Rotação de 360° para manobrabilidade superior em espaços apertados.
• Em conformidade com as normas de higiene/industriais relevantes (EN 12532 indicada).

Aplicações

• Equipamento de processamento alimentar
• Maquinaria farmacêutica
• Carrinhos e carrinhos médicos
• Equipamento de laboratório e de salas limpas

Variantes — Rodízio giratório higiénico com bloqueio total (modelos TU080-Q-RND-3B, TU100-Q-RND-3B, TU125-Q-RND-3B, TU160-Q-RND-3B, TU200-Q-RND-3B) Modelo TU080-Q-RND-3B — Diâmetro da roda: 80 mm; Largura da banda de rodagem: 30 mm; Dureza da banda de rodagem: Shore D 48; Orifício central: 13 mm; Desvio: 38 mm; Interferência de rotação: 222 mm; Altura total: 103 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,6376 kg; Capacidade de carga: 200 kg; Capacidade de carga (estática): 400 kg. Modelo TU100-Q-RND-3B — Diâmetro da roda: 100 mm; Largura da banda de rodagem: 36 mm; Dureza da banda de rodagem: Shore D 48; Furo central: 13 mm; Desvio: 38 mm; Interferência de rotação: 238 mm; Altura total: 126 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,7746 kg; Capacidade de carga: 150 kg; Capacidade de carga (estática): 300 kg. Modelo TU125-Q-RND-3B — Diâmetro da roda: 125 mm; Largura da banda de rodagem: 37 mm; Dureza da banda de rodagem: Shore D 48; Furo central: 13 mm; Desvio: 41 mm; Interferência de rotação: 268 mm; Altura total: 154 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,9156 kg; Capacidade de carga: 200 kg; Capacidade de carga (estática): 400 kg. Modelo TU160-Q-RND-3B — Diâmetro da roda: 160 mm; Largura da banda de rodagem: 45 mm; Dureza da banda de rodagem: Shore D 48; Orifício central: 13 mm; Desvio: 53 mm; Interferência de rotação: 334 mm; Altura total: 190 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 1,5338 kg; Capacidade de carga: 400 kg; Capacidade de carga (estática): 800 kg. Modelo TU200-Q-RND-3B — Diâmetro da roda: 200 mm; Largura da banda de rodagem: 50 mm; Dureza da banda de rodagem: Shore D 48; Furo central: 13 mm; Desvio: 53 mm; Interferência de rotação: 370 mm; Altura total: 235 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 1,8988 kg; Capacidade de carga: 400 kg; Capacidade de carga (estática): 800 kg. Variantes — Rodízio giratório higiénico com suporte em aço inoxidável e orifício único para parafuso (modelos TU080-RND-3B, TU100-RND-3B, TU125-RND-3B, TU160-RND-3B, TU200-RND-3B) Modelo TU080-RND-3B — Diâmetro da roda: 80 mm; Largura da banda de rodagem: 30 mm; Dureza: Shore D 48; Furo central/furo para parafuso único: 13 mm; Desvio: 38 mm; Raio de rotação: 78 mm; Interferência de rotação: 156 mm; Altura total: 103 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,5856 kg; Capacidade de carga: 200 kg; Capacidade de carga (estática): 400 kg. Modelo TU100-RND-3B — Diâmetro da roda: 100 mm; Largura da banda de rodagem: 36 mm; Dureza: Shore D 48; Furo central/furo para parafuso único: 13 mm; Desvio: 38 mm; Raio de rotação: 88 mm; Interferência de rotação: 176 mm; Altura total: 126 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,7066 kg; Capacidade de carga: 150 kg; Capacidade de carga (estática): 300 kg. Modelo TU125-RND-3B — Diâmetro da roda: 125 mm; Largura da banda de rodagem: 37 mm; Dureza: Shore D 48; Furo central/furo para parafuso único: 13 mm; Desvio: 41 mm; Raio de rotação: 103,5 mm; Interferência de rotação: 207 mm; Altura total: 154 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 0,8096 kg; Capacidade de carga: 200 kg; Capacidade de carga (estática): 400 kg. Modelo TU160-RND-3B — Diâmetro da roda: 160 mm; Largura do piso: 45 mm; Dureza: Shore D 48; Orifício central/orifício para parafuso único: 13 mm; Desvio: 53 mm; Raio de rotação: 334 mm; Interferência de rotação: 190 mm; Altura total: 190 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 1,5338 kg; Capacidade de carga: 400 kg; Capacidade de carga (estática): 800 kg. Modelo TU200-RND-3B — Diâmetro da roda: 200 mm; Largura da banda de rodagem: 50 mm; Dureza: Shore D 48; Orifício central/orifício para parafuso único: 13 mm; Desvio: 53 mm; Raio de rotação: 370 mm; Interferência de rotação: 235 mm; Altura total: 235 mm; Intervalo de temperatura: -20 / +70 °C; Norma: EN12532; Peso: 1,8988 kg; Capacidade de carga: 400 kg; Capacidade de carga (estática): 800 kg. Características / especificações técnicas

• Família / série de produtos: Série TU (exemplos: TU080-Q-RND-3B, TU100-Q-RND-3B, TU125-Q-RND-3B, TU160-Q-RND-3B, TU200-Q-RND-3B e versões RND correspondentes).
• Material do piso: poliuretano (azul), dureza Shore D 48.
• Núcleo da roda: poliamida.
• Material do suporte: aço inoxidável EN 1.4301 / AISI 304 (placa de suporte de 3 mm nas variantes especificadas).
• Intervalo de temperatura: -20 / +70 °C.
• Norma de referência: EN 12532.
• Orifício central / orifício para parafuso único: 13 mm.
• Opções de montagem disponíveis: versão com bloqueio total e versão com suporte em aço inoxidável com orifício para parafuso único; rolamentos: lisos, de rolos (em aço inoxidável) ou rolamentos de esferas selados de precisão (em aço inoxidável).
• Capacidades de carga (exemplos por diâmetro da roda): 80 mm → 200 kg (400 kg estática); 100 mm → 150 kg (300 kg estática); 125 mm → 200 kg (400 kg estáticos); 160 mm → 400 kg (800 kg estáticos); 200 mm → 400 kg (800 kg estáticos).
