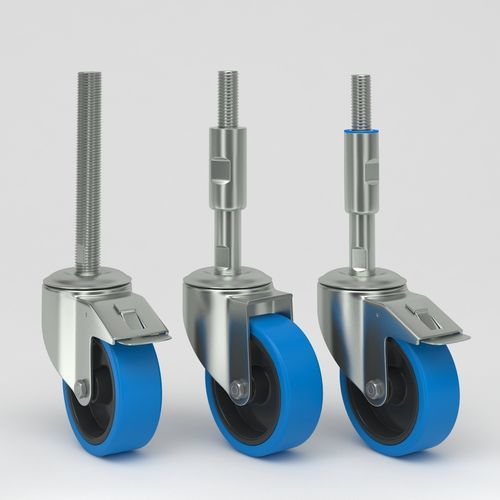

Rodízio giratório Q-RND-3B-HSC-Mxx-Lxxx series

com placa de fixaçãohaste com roscaelástico

Visão geral
Rodízios giratórios niveladores projetados para ambientes higiênicos, como processamento de alimentos, produção farmacêutica e salas limpas. Estrutura em aço inoxidável e pneu elástico azul não marcante proporcionam proteção do pavimento, limpeza facilitada e melhor identificação visual em áreas de tráfego. Mecanismo de nivelamento integrado permite ajuste de altura para posicionamento estável e redução de vibrações.

Principais características

• Garfo e partes estruturais em aço inoxidável (EN 1.4301 / AISI 304)
• Cabeça giratória com duplo rolamento de esferas para giro suave
• Centro da roda em poliamida
• Banda de rolamento: pneu elástico azul não marcante (poliuretano/elastômero) — Shore A 65
• Eixo da roda: com porca ou mancal liso dependendo da versão
• Opções de rolamento: rolamento de rolos inox ou rolamento de esferas de precisão inox, vedado
• Mecanismo de nivelamento integrado (rodízio giratório ajustável em altura)

Variantes e tipos descritos

• Rodízio giratório nivelador com bloqueio total (versões com eixo totalmente rosqueado)
• Rodízio com bloqueio total e eixo protegido por manga higiénica (manga atua como porca de travamento; cobertura superior higiénica opcional)
• Rodízio giratório com suporte em aço inoxidável (montagem por placa)

Opções de montagem eixo totalmente rosqueado
Eixo totalmente rosqueado A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48. Comprimentos Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Material: aço inoxidável EN 1.4301 / AISI 304.

Opções de montagem eixo com manga protetora
Eixo com manga protetora A2-70 (roscas LC-HSC): M16, M20, M24, M30, M36, M42, M48. Comprimentos da manga: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Material: aço inoxidável EN 1.4301 / AISI 304.

Aplicações
Utilizado em linhas de processamento de alimentos, equipamentos de produção farmacêutica, laboratórios e salas limpas onde higiene, proteção do pavimento e facilidade de limpeza são requeridas. A banda azul aumenta a visibilidade e evita marcas no piso.

Notas de higiene e segurança

• O filete exposto pode ser coberto por manga higiénica que funciona como porca de contrapartida para segurança
• Cobertura higiénica superior opcional
• Design otimizado para reduzir áreas de acumulação de sujidade e facilitar a higienização

Dados técnicos (exemplo GN080 / GN100 / GN125)
Referências: GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Unidades: °C / mm / kg. Diâmetro da roda D: 80 mm | 100 mm | 125 mm. Largura do piso B: 35 mm | 36 mm | 36 mm. Offset O: 38 mm | 38 mm | 41 mm. Raio de giro: 74 mm | 84 mm | 95 mm. Interferência de giro: 222 mm | 238 mm | 268 mm. Altura total H: 103 mm | 126 mm | 154 mm. Peso: 0,68 kg | 0,76 kg | 0,94 kg. Capacidade dinâmica: 150 kg | 150 kg | 150 kg. Capacidade estática: 300 kg | 300 kg | 300 kg.

Dados técnicos - banda e ambiente

• Dureza da banda: Shore A 65
• Gama de temperatura: -30 °C a +80 °C
• Norma: EN 12532

Observações
Disponíveis múltiplas opções de montagem e selagem (eixo totalmente rosqueado, eixo com manga protetora, manga vedada). Selecionar tipo de rolamento e montagem conforme aplicação e requisitos de limpeza.
