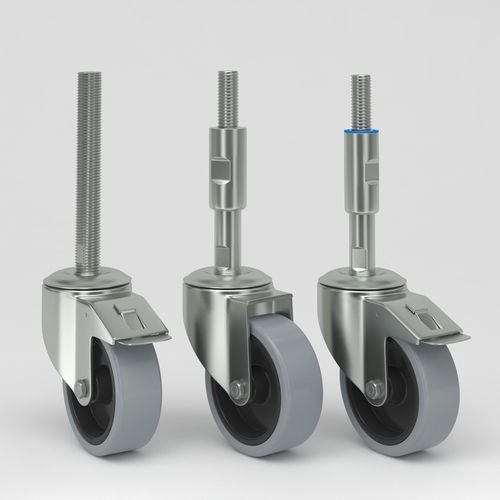

Rodízio giratório RND-3G-HSC-Mxx-Lxxx series

haste com roscaelásticonão marcante

Visão geral
Rodízio nivelador em design higiênico com pneu elástico cinza não marcante, concebido para indústrias onde limpeza, mobilidade e estabilidade são críticas (processamento de alimentos, farmacêutica, biotecnologia). O design higiênico minimiza fendas e componentes expostos para reduzir acúmulo de sujeira e bactérias. Construído em aço inoxidável e materiais resistentes à corrosão para suportar lavagens frequentes e agentes de limpeza agressivos.

Principais características

• Pneu elástico cinza não marcante: evita danos ao piso e marcas de resíduos; proporciona boa absorção de choque e redução de ruído.
• Design higiênico: superfícies lisas e construção vedada para limpeza fácil e menor risco de contaminação.
• Construção em aço inoxidável: garfos/suportes em EN 1.4301 / AISI 304 para resistência à corrosão.
• Opções de rolamentos: cabeça giratória com duplo rolamento de esferas inox; eixo de roda com porca; opções de rolamento de rolos inox ou rolamento de esferas de precisão inox (selado).
• Opções de montagem: eixo totalmente roscado, eixo com manga protetora, variantes com suporte em aço inoxidável.
• Mecanismo de nivelamento integrado e opções de trava total para posicionamento estável do equipamento.

Rodízio nivelador higiênico – Rodízio giratório ajustável em altura
Garfo em aço inoxidável; cabeça giratória com duplo rolamento de esferas; eixo de roda com porca; montagem de eixo; centro da roda em poliamida e banda de rolamento em poliuretano; rolamento liso inox. Também fornecido com rolamento de rolos (inox) ou rolamento de esferas de precisão (inox), selado.

Rodízio giratório nivelador com trava total — Rodízio com eixo totalmente roscado
Garfo/suporte: chapa EN 1.4301 / AISI 304 aço inoxidável 3 mm; cabeça giratória com duplo rolamento de esferas; eixo de roda com rolamento liso; montagem para eixo totalmente roscado.

Tabela técnica — GN080-Q-RND-3G-HSC-Mxx-Lxxx / GN100-Q-RND-3G-HSC-Mxx-Lxxx / GN125-Q-RND-3G-HSC-Mxx-Lxxx
Diâmetro da roda D | 80 mm | 100 mm | 125 mm
Largura da banda B | 35 mm | 36 mm | 36 mm
Offset O | 38 mm | 38 mm | 41 mm
Raio de giro | 74 mm | 84 mm | 95 mm
Interferência de giro | 222 mm | 238 mm | 268 mm
Altura total H | 103 mm | 126 mm | 154 mm
Peso | 0,68 kg | 0,76 kg | 0,94 kg
Capacidade de carga | 150 kg | 150 kg | 150 kg
Capacidade estática | 300 kg | 300 kg | 300 kg

Opções de montagem com eixo totalmente roscado
Montagem de eixo totalmente roscado A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48
Comprimentos de eixo A2-70 Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Material: aço inoxidável EN 1.4301 / AISI 304.

Rodízio giratório nivelador com suporte em aço inoxidável — Rodízio com eixo totalmente roscado (GN080-RND-3G-HSC-Mxx-Lxxx / GN100-RND-3G-HSC-Mxx-Lxxx / GN125-RND-3G-HSC-Mxx-Lxxx)
Tabela técnica:
Diâmetro da roda D | 80 mm | 100 mm | 125 mm
Largura da banda B | 35 mm | 36 mm | 36 mm
Offset O | 38 mm | 38 mm | 41 mm
Raio de giro | 74 mm | 84 mm | 95 mm
Interferência de giro | 156 mm | 176 mm | 207 mm
Altura total H | 103 mm | 126 mm | 154 mm
Peso | 0,63 kg | 0,69 kg | 0,84 kg
Capacidade de carga | 150 kg | 150 kg | 150 kg
Capacidade estática | 300 kg | 300 kg | 300 kg

Opções de eixo com manga protetora (famílias LC / LC-HSC)
Eixo com manga protetora A2-70 roscas LC-HSC: M16, M20, M24, M30, M36, M42, M48
Comprimentos de manga A2-70: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Material: aço inoxidável EN 1.4301 / AISI 304.

Rodízio giratório nivelador com trava total — Rodízio com eixo e manga protetora
Rosca coberta por manga higiênica que também funciona como contraporca; tampa superior higiênica opcional; proteção contra rosca exposta; design optimizado para limpeza fácil. Garfo/suporte em chapa inox 3 mm EN 1.4301 / AISI 304; cabeça giratória com duplo rolamento de esferas; eixo com rolamento liso; eixo com manga protetora.

Benefícios em aplicações higiênicas

• Maior limpeza: superfícies lisas e construção vedada facilitam a limpeza e reduzem risco de contaminação.
• Mobilidade sem marcas: pneu elástico cinza protege o piso e garante movimento silencioso e suave.
• Estabilidade e segurança: mecanismo de nivelamento integrado evita movimentos indesejados durante a operação.
• Durabilidade e conformidade: construção em aço inoxidável projetada para atender aos padrões higiênicos industriais.

Especificações técnicas

• Dureza do piso: Shore A 65.
• Faixa de temperatura: -30 °C a +80 °C.
• Norma: EN 12532.
• Materiais: garfo/suporte em aço inox EN 1.4301 / AISI 304; centro da roda em poliamida; banda de rolamento em poliuretano (pneu elástico cinza não marcante).
• Opções de rolamentos: cabeça giratória com duplo rolamento de esferas; rolamento de rolos inox ou rolamento de esferas de precisão inox (selados); eixo com rolamento liso.
• Opções de montagem: eixo totalmente roscado (M16–M48, comprimentos variados), eixo com manga protetora (comprimentos variados), variantes com suporte inox.
• Diâmetros disponíveis: 80 mm, 100 mm, 125 mm (valores técnicos dependem da variante).
