Rodízio giratório Q-RND-3G series

para equipamento médicode movimentaçãoelástico

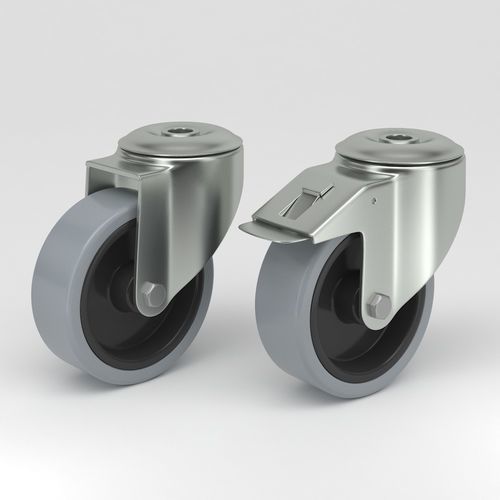

Rodízio giratório GN...-RND-3G em design higiénico com pneu elástico cinza sem marcas
Rodízios giratórios com design higiénico e pneu elástico cinza que não deixa marcas são projetados para aplicações onde higiene, proteção do piso e manobrabilidade são cruciais (processamento de alimentos, farmacêutico, biotecnologia, saúde). Superfícies lisas, garfo/suporte em aço inoxidável e componentes vedados minimizam riscos de contaminação e ajudam a cumprir diretrizes EHEDG e 3A.

Principais características

• Garfo/suporte em aço inox EN 1.4301 / AISI 304 (3 mm quando especificado)
• Cabeça giratória com duplo rolamento de esferas
• Núcleo da roda em poliamida
• Pneu elástico cinza sem marcas, dureza Shore A 65
• Eixo da roda com porca/furo para parafuso ou rolamento liso conforme versão
• Opções de rolamentos: rolamento de esferas de precisão inox vedado ou rolamento de rolos inox
• Sistemas vedados para baixa manutenção; adequado para lavagens frequentes

Rodízio higiénico com travamento total (GN...-Q-RND-3G)
Rodízio com travamento total, garfo/suporte em chapa inox EN 1.4301 / AISI 304 esp. 3 mm, cabeça giratória com duplo rolamento de esferas, eixo com rolamento liso, montagem center-hole. Projetado para exposição a lavagens, preservando o piso (pneu sem marcas).

Tabela - Rodízio com travamento total (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Dados técnicos | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diâmetro da roda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largura do piso | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza do piso | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Furo central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interferência de giro | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Altura total | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0.785 kg | 0.7629 kg | 0.9458 kg | 1.7362 kg | 1.9462 kg
Capacidade de carga | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidade estática | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rodízio higiénico com suporte inox orifício único (GN...-RND-3G)
Rodízio com suporte em aço inoxidável, cabeça giratória com duplo rolamento de esferas, eixo com rolamento liso, orifício único para parafuso (13 mm) para montagem com parafuso único.

Tabela - Variante orifício único (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Dados técnicos | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diâmetro da roda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Largura do piso | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza do piso | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Furo central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Raio de giro | 78 mm | 88 mm | 103,5 mm | 133 mm | 153 mm
Interferência de giro | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Altura total | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0.725 kg | 0.6949 kg | 0.8398 kg | 1.7362 kg | 1.9462 kg
Capacidade de carga | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidade estática | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Benefícios e aplicações

• Pneus elásticos sem marcas protegem pisos sensíveis e reduzem ruído
• Baixa resistência ao rolamento e elevada capacidade de carga para movimentação suave
• Construção em aço inox resistente a limpezas agressivas e humidade
• Opções de rolamentos vedados para reduzir manutenção
• Indicadas para linhas de produção de alimentos, laboratórios farmacêuticos, salas limpas e outros ambientes higiênicos

Especificações técnicas

• Família de produto: GN...-RND-3G / GN...-Q-RND-3G
• Material do garfo/suporte: Aço inox EN 1.4301 / AISI 304
• Núcleo da roda: Poliamida
• Banda de rodagem: Pneu elástico cinza sem marcas, Shore A 65
• Diâmetros disponíveis: 80, 100, 125, 160, 200 mm
• Furo central / orifício do parafuso: 13 mm (consoante variante)
• Temperatura de operação: -30 °C a +80 °C
• Norma: EN12532
• Opções de rolamentos: rolamento liso inox, rolamento de rolos inox, rolamento de esferas de precisão inox vedado
• Peso e capacidades: ver tabelas por referência
