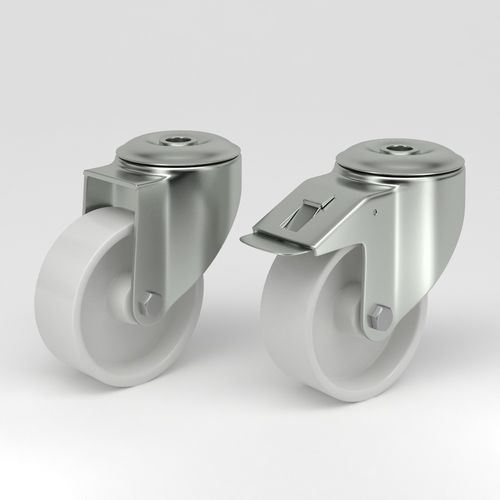

Rodízio giratório Q-RND-3W series

para equipamento médiconão marcantepara cargas pesadas

Visão geral
Rodízios giratórios em design higiênico com roda em poliamida branca foram desenvolvidos para indústrias sensíveis à higiene, como alimentos, farmacêutica e saúde. Oferecem mobilidade suave, facilidade de lavagem e resistência à corrosão em ambientes que exigem limpeza frequente e conformidade normativa.

Construção e materiais
Garfo/suporte em aço inoxidável EN 1.4301 / AISI 304 (3 mm quando especificado). Cabeça giratória com duplo rolamento de esferas; eixo da roda com porca; centro da roda em poliamida branca (não porosa). Rolamento padrão: mancal liso; opções: rolamento de rolos em aço inoxidável ou rolamento de esferas de precisão em aço inoxidável selado.

Design higiênico para máxima limpabilidade
Carcaça em aço inoxidável selada e superfícies lisas e niveladas minimizam pontos de acúmulo de sujeira e crescimento bacteriano, facilitando a lavagem e desinfecção. O piso em poliamida branca resiste à umidade, produtos químicos e limpeza por alta pressão; é não marcante.

Durabilidade e desempenho
A roda em poliamida oferece alta capacidade de carga dinâmica e estática, boa resistência a impactos e longa vida útil em ambientes úmidos ou expostos a produtos químicos. Adequado para salas limpas, linhas de produção e equipamentos em aplicações críticas de higiene.

Principais benefícios

• Superfícies lisas e seladas para limpeza e desinfecção rápidas.
• Alta capacidade de carga e resistência a impactos para uso industrial.
• Piso branco em poliamida não marcante para proteger pisos sensíveis.
• Componentes em aço inoxidável para resistência à corrosão.
• Conformidade, conforme versão com requisitos EHEDG e FDA para aplicações higiênicas críticas.

Rodízio giratório higiênico com trava total (suporte 3 mm EN 1.4301 / AISI 304, montagem por furo central)
Modelos: NY080-Q-RND-3W, NY100-Q-RND-3W, NY125-Q-RND-3W, NY160-Q-RND-3W, NY200-Q-RND-3W
Diâmetro da roda:
NY080-Q-RND-3W: 80 mm
NY100-Q-RND-3W: 100 mm
NY125-Q-RND-3W: 125 mm
NY160-Q-RND-3W: 150 mm
NY200-Q-RND-3W: 200 mm
Largura do piso:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Dureza do piso: Shore D 75 (todos os tamanhos)
Furo central: 13 mm (todos os tamanhos)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Interferência de giro:
80 mm: 223 mm; 100 mm: 238 mm; 125 mm: 268 mm; 150 mm: 334 mm; 200 mm: 370 mm
Altura total:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Faixa de temperatura: -40 / +80 °C (todos os tamanhos)
Norma: EN12532 (todos os tamanhos)
Peso:
80 mm: 0,72 kg; 100 mm: 0,836 kg; 125 mm: 0,8658 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacidade de carga (dinâmica):
80 / 100 / 125 mm: 200 kg cada; 150 / 200 mm: 400 kg cada
Capacidade de carga (estática):
80 / 100 / 125 mm: 400 kg cada; 150 / 200 mm: 800 kg cada

Rodízio giratório higiênico com suporte em aço inoxidável, furo único para parafuso (suporte 3 mm EN 1.4301 / AISI 304)
Modelos: NY080-RND-3W, NY100-RND-3W, NY125-RND-3W, NY160-RND-3W, NY200-RND-3W
Diâmetro da roda:
NY080-RND-3W: 80 mm
NY100-RND-3W: 100 mm
NY125-RND-3W: 125 mm
NY160-RND-3W: 150 mm
NY200-RND-3W: 200 mm
Largura do piso:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Dureza do piso: Shore D 75 (todos os tamanhos)
Furo central: 13 mm (todos os tamanhos)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Raio de giro (selecionado):
80 mm: 74 mm; 100 mm: 88 mm; 125 mm: 103,5 mm; 150 mm: 334 mm; 200 mm: 370 mm
Interferência de giro:
80 mm: 148 mm; 100 mm: 176 mm; 125 mm: 207 mm; 150 mm: 190 mm; 200 mm: 235 mm
Altura total:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Faixa de temperatura: -40 / +80 °C (maioria dos modelos; uma variante 125 mm: -30 / +80 °C)
Norma: EN12532 (todos os tamanhos)
Peso:
80 mm: 0,615 kg; 100 mm: 0,696 kg; 125 mm: 0,7598 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Capacidade de carga (dinâmica):
80 / 100 / 125 mm: 200 kg cada; 150 / 200 mm: 400 kg cada
Capacidade de carga (estática):
80 / 100 / 125 mm: 400 kg cada; 150 / 200 mm: 800 kg cada

Dados técnicos / especificações

• Nome comercial: Rodízio giratório em design higiênico com roda em poliamida branca (série NY).
• Materiais: garfo/suporte aço inoxidável EN 1.4301 / AISI 304; núcleo da roda poliamida; rolamentos: mancal liso padrão; opções: rolamento de rolos inox ou rolamento de esferas de precisão inox selado.
• Dureza do piso: Shore D 75.
• Diâmetros disponíveis: 80, 100, 125, 150, 200 mm (dependendo do modelo).
• Larguras de piso: 32–50 mm conforme o diâmetro.
• Furo central / furo para parafuso: 13 mm (padrão para os modelos listados).
• Faixa de temperatura: tip. -40 °C a +80 °C (uma variante -30 °C).
• Norma: EN12532.
• Capacidades de carga: dinâmicas 200–400 kg; estáticas 400–800 kg (dependendo do modelo).
• Características de design: carcaça inox selada, superfícies embutidas para lavagem, piso não marcante; opções de trava total e tipos de montagem disponíveis.
