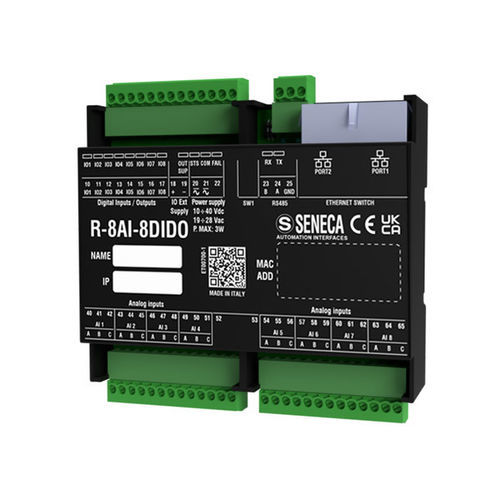

Módulo E/S analógico R-8AI-8DIDO-2-P

digitalMODBUSProfiNet

Módulo Profinet IO com 8 entradas analógicas universais e 8 canais de entrada/saída digital. O módulo digital misto R-8AI-8DIDO Profinet é projetado para atender às necessidades de cabeamento flexível, espaço de instalação limitado e aplicações de alta densidade de E/S com capacidades de rede integradas. Com duas portas Ethernet de 10/100 Mbps, este módulo oferece 8 entradas analógicas e 8 canais digitais, cada um configurável individualmente como entrada ou saída digital. A configuração é possível através de um servidor web com suporte HTML5 ou um interruptor DIP. O módulo pode ser conectado em modo de cadeia Ethernet com bypass de falha, garantindo a continuidade da conexão Ethernet mesmo se um módulo falhar. A configuração é facilitada por software como softPLC CODESYS e o ambiente de design TiA Portal/Simatic Step7. - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo máximo: 3 W - Isolamento máximo: 1,5 kVac - Indicadores de status: Alimentação, status de Entrada/Saída, STS (endereço IP/DHCP), Ethernet TRF/LNK - Grau de proteção: IP20 - Temperatura de operação: -25..+65°C - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Carcaça: Material Pc/ABS autoextinguível UL94-V0, cor preta - Conexões: Terminais de passo de 3,5 mm, e conector duplo RJ45 - Montagem: Em trilho DIN EN 60715, montado na parede / painel - Programação: Servidor web integrado, interruptor DIP - Características especiais: Conexão de cadeia Ethernet dupla, bypass de falha LAN - Interfaces: 2x portas Ethernet (bypass de falha LAN) 100 baseT em RJ45 - 100 Mbps (TCP-IP) - Protocolos: Profinet IO - Cabo: CAT5 ou CAT5e não blindado - Comunicação ModBUS: Até 64 nós sem repetidor, velocidade máxima 115 kbps - Entradas analógicas: 8 canais, Tensão: -30 V a +30 V; -150 mV a +150 mV, Corrente: 0 a 24 mA, Termopar: J, K, T, E, N, R, S, B, L, Pt100 em AI1: -200°C a +650°C - Atualização de entradas analógicas: 4 ms - E/S digitais: 8 canais, Entradas: ON >11V, OFF <4V, Vmax 28V, 9 kΩ; Saídas: MOSFET, PNP, max 0,2A, 9-28V - Atualização de E/S digitais: 4 ms - Certificações: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1
