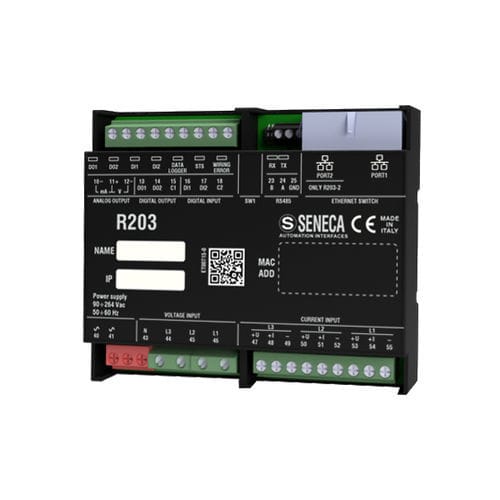

Medidor de potência contador de energia R203-2 series

analógicodigitalpara trilho DIN

O analisador de rede trifásico R203 OPC UA é projetado para aceitar entradas de medição de corrente através de transformadores de corrente (CTs) com saída de corrente ou tensão, transformadores de tensão (VTs) e sensores Rogowski com saída de tensão de até 333 mV. Ele suporta vários tipos de inserção, incluindo monofásico, trifásico 3/4 fios e Aron, e é compatível com o protocolo OPC UA Server (comutável para Modbus, Profinet ou Ethernet/IP graças à tecnologia SENECA FLEX). A interface Ethernet permite o encadeamento em série para o próximo dispositivo Ethernet, evitando o uso de switches industriais caros e simplificando a fiação. O R203 OPC UA retorna valores monofásicos e trifásicos das principais quantidades elétricas: tensão, corrente, potência ativa, reativa, aparente, frequência, período e fator de potência. A saída analógica configurável em tensão ou corrente também permite que o analisador seja usado como um conversor de medição. O R203 OPC UA também oferece medição e registro de harmônicos em tensão e corrente até a 55ª ordem com cálculo de THD (distorção harmônica total). Esta solução versátil é ideal para monitorar e analisar o desempenho das redes elétricas, bem como converter sinais de medição para sistemas de controle e automação industrial. Especificações técnicas: - Fonte de alimentação: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Consumo máximo de energia: 2.8 W - Isolamento: 3,500 Vac (para/de circuitos de potência), 1,500 Vac (outros circuitos) - Indicadores de status: Status de entrada/saída, Status de endereço IO, Erro de fiação, Conexão de trânsito/dados Ethernet - Categoria de instalação: 600 V CAT III - Programação: Servidor Web, interruptor DIP - Classe de precisão: 0.2% para tensão/corrente; 0.5% para potência - Memória flash: 8 MB - Características de rede: Conexão Ethernet em série dupla, bypass de falha LAN - Características de energia: 2 entradas digitais @5kHz - Tipo de inserção / Modo de conexão: Monofásico, trifásico 3 fios, trifásico 4 fios, CT, CT com saída mV, transdutores Rogowski, Aron - Grau de proteção frontal: IP20 - Montagem: Guia de trilho DIN 35 mm - Conexões: Terminais de parafuso - Temperatura de operação: -25..+65 °C - Dimensões: 107x90x32 mm - Peso: 170 g - Caixa: PC/ABS autoextinguível UL94-V0, cor preta Entradas de tensão/corrente: - Medição de tensão de fase: Tensão: até 600 Vac, freq. 45 ÷ 65 Hz; VT com saída de até 600 Vac em relação ao neutro - Medição de corrente de fase: CT com saída de 1-5 A f.s.; CT com saída mV ou Rogowski até 250 mV I/Os integrados: - Entradas digitais: 2 ativáveis com tensão de 12 a 24V com contador digital @5 kHz - Saídas digitais: 2 capacidade Imax = 50 mA Vmax = 28V - Saídas analógicas: 1 configurável: em TENSÃO 0..10 Vdc, resistência de carga mínima 2kΩ ou em CORRENTE 0..20, 4..20 mA, resistência de carga máxima 500Ω; Erro de transmissão: 0.1% do alcance máximo; Deriva térmica: 100 ppm/K COMUNICAÇÃO: - Portas: 2 Portas Ethernet 100 Mbps - Protocolo: servidor OPC UA - Conexões: Switch Ethernet com proteção em série Versões disponíveis: R203-2-H-U, R203-2-L-U Acessórios (exemplos): - CE-RJ45-RJ45-R | Cabo Ethernet (direito) ( RJ45 / RJ45 ) - RC150 | Bobina Rogowski, saída 100 mV/kA @ 50 Hz, bobina Ø 80..580 mm - RC190 | Bobina Rogowski, saída 333 mV/kA @ 50Hz, bobina Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Transformadores de corrente de núcleo dividido - TAC-0000, TAC-3010, TAC-4010 | Transformadores de corrente primários e de barra passante Certificações: - Declarações REACH e ROHS - Códigos aduaneiros
