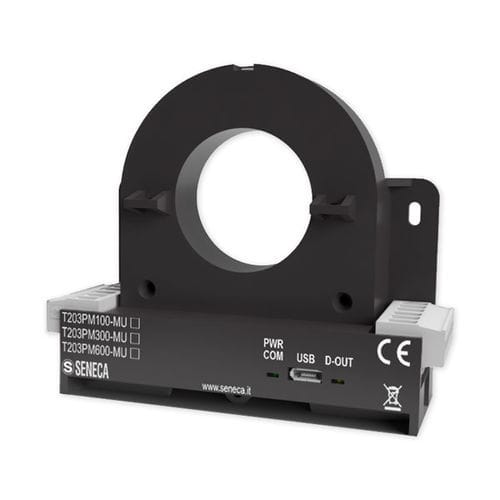

Medidor de potência contador de energia T203PM100-MU

de potência aparenteanalógicodigital

O T203PM100-MU é um analisador de rede monofásico AC/DC TRMS equipado com uma interface ModBUS, oferecendo saídas analógicas e digitais. Suporta faixas de medição de corrente de até 100 A e tensão de até 290 Vac e 1000 Vdc. Este dispositivo permite a medição direta de corrente e energia sem a necessidade de CTs externos. Mede tensão, corrente AC/DC, potência ativa/reativa/aparente, fator de potência, frequência e distorção harmônica (THD), transmitindo dados através de saídas analógicas ou digitais. A série T203PM pode analisar até o 21º harmônico e inclui um contato digital para alarmes ou contadores. A configuração é facilitada através do software EASY SETUP 2 e uma porta Micro USB. Estes medidores de potência são robustos, com uma faixa de temperatura de operação de -25 a +65°C, isolamento de até 3 kVac, e classe de segurança CAT. III 600V (condutor nu) e 1kV (condutor isolado). Podem ser montados em um trilho DIN de 35 mm, montados na parede ou suspensos com abraçadeiras. A integração em redes Ethernet é facilitada com os gateways Z-KEY/R-KEY. Especificações Técnicas: - Alimentação: 11 - 28 Vdc - Absorção máxima: < 70 mA @ 24 Vdc - Isolamento: 3 kVac - Indicadores de status: Alimentação, comunicação USB, saída digital - Categoria de instalação: CAT. III 600V (nu), CAT. III 1kV (isolado) - Classe de proteção: IP20 - Montagem: Trilho DIN, parede ou abraçadeira - Conexões: Terminais de parafuso removíveis de 6 vias - Micro USB: Para programação - Temperatura de operação: -25 a +65°C - Dimensões: 95 x 75 x 35 mm - Peso: 150 g - Caixa: PA6, preto Parâmetros Medidos: - Valores instantâneos: Tensão, Corrente AC/DC, Potência, Fator de Potência, Frequência, THD - Harmônicos: Até o 21º - Classe de precisão: 0,5% f.s. @ 50/60 Hz Comunicação: - Interface serial: RS485 - Protocolo: ModBUS RTU - Distância: Até 1,200 m - Conectividade: Máx 32 nós Entradas de Medição: - Tensão/Corrente: Até 100 A ou 290 Vac; 1000 Vdc - Sobrecarga: 3 x IN contínuo I/O Integrados: - Canais: 1DO, 1AO - Saída digital: ACTIVE 0 - Vdc - Saída analógica: 0..10 Vdc Programação: EASY SETUP 2 Certificações: CE Normas: EN61000-6-4, EN61000-6-2, EN61010-1
