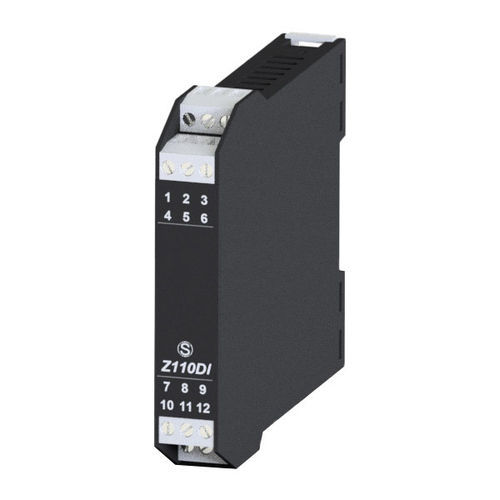

Isolador de sinal galvânico Z110DI

de correntealimentado por loop4-20mA

Descrição do produto: O Z110DI é um isolador de laço de corrente galvânica autônomo. Ele aceita sinais de corrente de 4-20 mA e os mede e retransmite em uma saída analógica isolada, com uma saída de corrente de 4-20 mA. O Z110DI garante isolamento de 3.000 Vrms entre entrada e saída e entre canais. Dados técnicos: - Fonte de alimentação: Autônomo a partir do laço de entrada - Isolamento: 3.000 Vrms - Grau de proteção: IP20 - Tempo de resposta: < 1ms - Classe de precisão: Er% = 0.025 X (RL/100) + 0.025 (Referido ao intervalo nominal) - Deriva térmica: <10ppm - Temperatura de operação: -25..+70°C - Dimensões: 17.5 x 100 x 112 mm - Conexões: Terminais de parafuso removíveis - Carcaça: PA6, cor preta - Montagem: Trilho DIN de 35 mm (IEC/EN 60715) - Peso: 100 g - Certificações: CE, UKCA DADOS DE ENTRADA: - Canais: 2 - Tipo: Corrente nominal: 4 ÷ 20 mA Corrente de operação: 0.1÷ 25 mA Queda de tensão a 20mA < 2 V; Tensão máx. 30V Banda passante <100Hz Corrente mínima 10µA DADOS DE SAÍDA: - Canais: 2 - Tipo: Corrente impressa 4 ÷ 20 mA Resistência de carga máx.: 1400 Ω; Tensão máx. 30V Informações de envio e exportação: - CÓDIGO DO PRODUTO: Z110DI - PESO BRUTO (kg): 0.16 - ORIGEM: IT - CN (Nomenclatura Combinada): 85437090 - ECCN: EAR99 Características principais / Especificações técnicas: - Autônomo a partir do laço de entrada - Isolamento de 3.000 Vrms entre entrada/saída e entre canais - Grau de proteção: IP20 - Tempo de resposta: < 1ms - Precisão: Er% = 0.025 X (RL/100) + 0.025 - Deriva térmica: <10ppm - Temperatura de operação: -25..+70°C - Dimensões: 17.5 x 100 x 112 mm - Terminais de parafuso removíveis - Carcaça: PA6, cor preta - Montagem: Trilho DIN de 35 mm (IEC/EN 60715) - Peso: 100 g - Certificações: CE, UKCA - Entrada: 2 canais, 4-20 mA nominal, 0.1-25 mA de operação, queda de tensão a 20mA <2V, tensão máx 30V, banda passante <100Hz, corrente mín 10µA - Saída: 2 canais, 4-20 mA, resistência de carga máx 1400 Ω, tensão máx 30V
