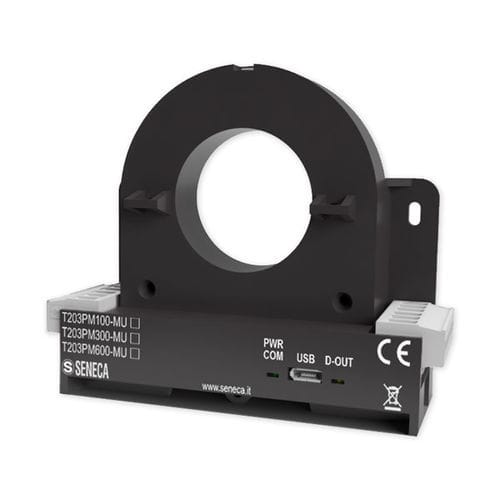

Medidor de potência frequencímetro T203PM300-MU

multímetrocontador de energiacom analisador de qualidade de potências e de harmônicos

Medidor de potência monofásico com medição direta de corrente e energia até 300 A O T203PM300-MU é um analisador de rede monofásico AC/DC TRMS com interface ModBUS, saída analógica e digital, e entradas com faixas de medição de corrente até 300 A e tensão 290 Vac, 1000 Vdc. O instrumento realiza medições diretas de corrente e energia sem usar CTs externos. O T203PM300-MU mede valores de tensão, corrente AC/DC, potência ativa/reativa/aparente, fator de potência, frequência e distorção harmônica (THD), e os transmite em uma saída analógica ou digital. Os modelos T203PM têm capacidade de análise até a 21ª harmônica e estão equipados com um contato digital que pode ser usado como alarme ou contador. A configuração é feita através do software EASY SETUP 2 e uma porta de programação Micro USB. Os medidores de potência T203PM são particularmente robustos, pois têm uma ampla faixa de temperatura de operação, -25..+65°C, isolamento até 3 kVac (em condutores nus), e classe de segurança CAT. III 600V (condutor nu) e 1kV (condutor isolado). Os dispositivos podem ser montados em trilho DIN 35mm IEC EN60715, usando buchas de parede, ou suspensos usando abraçadeiras. Em combinação com dispositivos como gateways Z-KEY/R-KEY, eles podem ser facilmente integrados em redes Ethernet e sistemas complexos. Especificações técnicas: - Alimentação: 11 - 28 Vdc - Absorção máxima: Típica: < 70 mA @ 24 Vdc - Isolamento: 3 kVac (em fios nus) - Indicadores de status: Alimentação, comunicação USB, saída digital - Categoria de instalação/sobretensão: CAT. III 600V (condutor nu), CAT. III 1kV (condutor isolado) - Classe de proteção frontal: IP20 - Montagem: Trilho DIN 35mm IEC EN60715, montado na parede usando buchas, suspenso usando abraçadeiras - Conexões: Terminais de parafuso removíveis de 6 vias, passo de 5 mm para cabos até 2,5 mm² - Micro USB: para programação e atualização de firmware - Temperatura de operação: -25..+65°C - Dimensões: 95 x 75 x 35 mm - Peso: 150 g - Caixa: PA6, cor preta Modelos de medição e cálculo: - Tempo de amostragem: 47.000 sps - Tempo de estabilização dos valores RMS: 500..1000 ms (até 99,5%) Parâmetros medidos: - Valores instantâneos: Tensão, Corrente AC/DC, Potência Ativa / Reativa / Aparente, Fator de Potência, Frequência, THD - Valores médios / máx / mín: Tensão, Corrente AC/DC, Potência Ativa / Reativa / Aparente, Fator de Potência, Frequência, THD - Harmônicas: Até a 21ª - Classe de precisão: 0,5% f.s. @ 50/60 Hz, 23°C (acima de 2% f.s.); 1% f.s. @ 50/60 Hz, 23°C (acima de 2% f.s.) Comunicação: - Interface serial: N°1 porta RS485 - Protocolo: ModBUS RTU - Distância: Até 1.200 m - Conectividade: Máx 32 nós - Porta: N°1 porta de programação Micro USB Entradas de medição: - Tensão / Corrente: Até 0..300 A ou 0..290 Vac (AC/DC TRMS); 0..1000 Vdc TRMS DC Bipolar Fator de crista: 100A = 1,7 / 300A = 1,9 / 600A = 1,9 Banda passante: 1,4 kHz Sobrecarga: 3 x IN contínuo I/O integrados: - Canais: 1DO, 1AO - Saída digital: ATIVA 0 - Vdc, carga máx. 50mA - Saída analógica: Tensão: 0..10 Vdc, carga mínima 2kΩ. Proteção contra inversão de polaridade e sobretensão Resolução: 13,5 f.s.AC Erro para EMI: < 1 % Coeficiente de temperatura: < 200 ppm/°C Histerese na medição: 0,2% f.s. Tempo de resposta: < 200 ms Programação: EASY SETUP 2 Certificações/Marcas: CE Normas: EN61000-6-4, EN61000-6-2, EN61010-1
