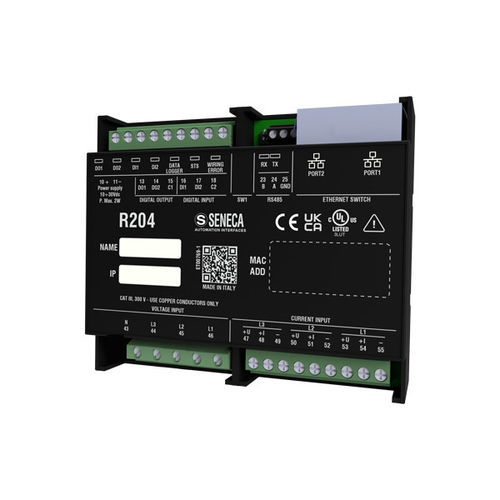

Medidor de potência contador de energia R204-2-L-E

digitalpara trilho DINmonofásico

Visão geral do produto: O R204 é um medidor de energia versátil com entrada universal, capaz de lidar com uma ampla gama de entradas de medição de corrente. Ele pode lidar com correntes transduzidas em tensão, tensões diretas e sensores Rogowski com saída de tensão de até 333 mV. Este instrumento oferece vários modos de inserção, incluindo tipos monofásicos e trifásicos de 3/4 fios, e é compatível com o protocolo Ethernet/IP. Disponível com uma fonte de alimentação de 24 V, apresenta um design compacto com uma profundidade de apenas 32 mm, permitindo uma conexão em cadeia com proteção automática contra falhas. O medidor de energia pode fornecer sinais de saída de tensão (0..10Vdc) e corrente (0/4..20mA). Ele também oferece funcionalidades avançadas para medir harmônicos até a 55ª ordem para uma melhor compreensão da qualidade da energia. Dados técnicos: - Fonte de alimentação: 10..30 Vdc - Consumo máximo de energia: 2.8 W - Isolamento: 3,500 Vac (para/de circuitos de potência), 1,500 Vac (outros circuitos) - Indicadores de status: Status de Entrada/Saída, Status de Endereço IO, Erro de fiação, Conexão de Trânsito/Dados Ethernet - Categoria de instalação: 600 V CAT III - Programação: Servidor Web, interruptor DIP - Classe de precisão: 0.2% para tensão/corrente; 0.5% para potência - Memória flash: 8 MB - Características de rede: Conexão Ethernet em cadeia dupla, bypass de falhas LAN - Características energéticas: 2 entradas digitais @5kHz - Tipo de inserção / Modo de conexão: Monofásico, trifásico 3 fios, trifásico 4 fios, CT, CT com saída mV, transdutores Rogowski, Aron - Grau de proteção frontal: IP20 - Montagem: Guia de trilho DIN 35 mm - Conexões: Terminais de parafuso - Temperatura de operação: -25..+65 °C - Dimensões: 107x90x32 mm - Peso: 170 g - Caixa: PC/ABS autoextinguível UL94-V0, cor preta - Padrão: CE, UL Características principais / Especificações técnicas: - Entrada universal para medição de corrente: transduzida em tensão, tensão direta, sensores Rogowski (até 333 mV) - Suporta modos de inserção monofásicos e trifásicos (3/4 fios) - Compatibilidade com o protocolo Ethernet/IP - Fonte de alimentação de 24 V, profundidade compacta de 32 mm - Conexão em cadeia com bypass automático de falhas - Sinais de saída de tensão (0..10Vdc) e corrente (0/4..20mA) - Medição avançada de harmônicos até a 55ª ordem - Portas Ethernet duplas, bypass de falhas LAN - Montagem em trilho DIN, proteção IP20 - Temperatura de operação: -25..+65 °C - Certificado CE e UL - Entradas e saídas digitais integradas - Programação por servidor Web e interruptor DIP - Classe de precisão: 0.2% (tensão/corrente), 0.5% (potência) - Dimensões: 107x90x32 mm; Peso: 170 g
