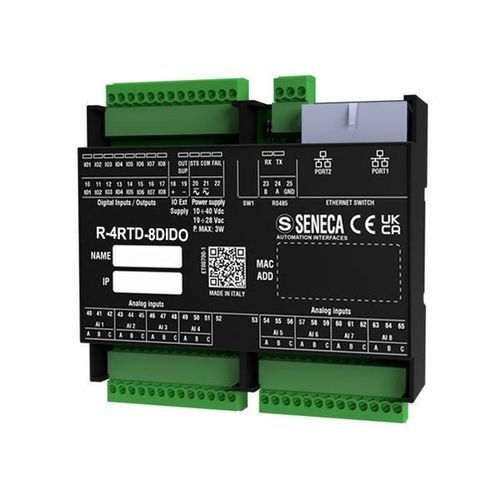

Módulo E/S analógico R-4RTD-8DIDO-2-P

digitalProfiNetEthernet

Módulo Ethernet com 4 entradas de termorresistências e 8 entradas/saídas digitais O módulo digital misto R-4RTD-8DIDO-P possui duas portas Ethernet de 10/100 Mbps e suporta comunicação Profinet. Como todos os modelos da série R, é projetado para atender aos requisitos de cabeamento flexível, espaço de instalação limitado e aplicações de alta densidade de E/S com rede Ethernet integrada. O R-4RTD-8DIDO-P oferece 4 entradas de termorresistência e 8 canais digitais, cada um configurável individualmente como entrada ou saída digital. A configuração é feita através de um servidor web com suporte HTML5, interruptores DIP e o ambiente de desenvolvimento Profinet. O endereço IP, endereço MAC e versão do firmware associados ao módulo podem ser identificados ou configurados na LAN usando a ferramenta SDD (Seneca Discovery Device). O módulo pode ser conectado em modo de cadeia Ethernet com bypass de falha para garantir a conectividade Ethernet mesmo se um módulo na cadeia falhar. - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo máximo de energia: 3 W - Isolamento máximo: 1.5 kVac - Indicadores de status LED: Alimentação - Grau de proteção: IP20 - Temperatura de operação: -25..+65°C - Temperatura de armazenamento: -30..+85°C - Umidade: 10..90% sem condensação - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Caixa: PC / ABS autoextinguível UL94-V0, cor preta - Conexões: Bloco terminal de passo de 3.5 mm, seção de cabo máx. 1.5 mm² - Instalação: Trilho DIN EN 60715, montagem em parede ou painel - Programação: Ambientes IEC 61131-3 de terceiros (Codesys, TiA Portal, etc.) - Características especiais: Conexão em cadeia Daisy Ethernet dupla - Certificações: CE, UKCA - ENTRADAS RTD: 4 RTDs independentes - Tipos e faixas de RTD: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24 bits - ENTRADAS/SAÍDAS DIGITAIS: 8 I/Os digitais configuráveis - Tipo e faixa de I/Os digitais: Tensão: Limiar ON: > 11 Vdc; Limiar OFF: < 4 Vdc; Máx: 24 Vdc; Impedância: 9 kΩ; Compatível com IEC61131-2 Tipo 3 - COMUNICAÇÃO: 2x portas Ethernet (com bypass de falha LAN) 100BaseT em RJ45; Protocolos: Profinet IO Device; Cabo de comunicação Ethernet: CAT5 ou CAT5e não blindado
