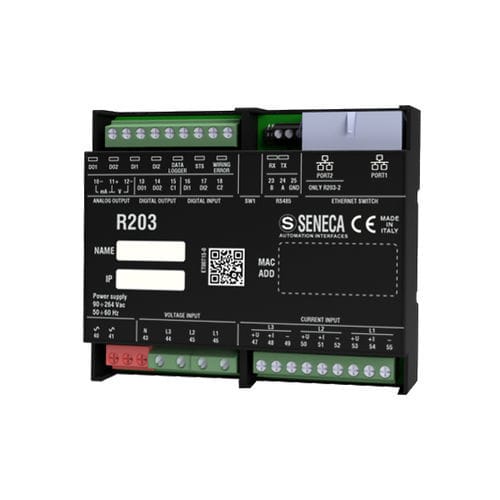

Medidor de potência contador de energia R203 series

com analisador de qualidade de potências e de harmônicosanalógicodigital

Medidor de energia Profinet com entrada universal O R203 é um medidor de energia versátil com entrada universal, capaz de lidar com uma ampla gama de entradas de medição de corrente. Ele pode lidar com correntes transduzidas em tensão, tensões diretas e sensores Rogowski com saída de tensão de até 333 mV. Este instrumento oferece vários modos de inserção, incluindo tipos monofásicos e trifásicos de 3/4 fios, e é compatível com o protocolo Profinet. Disponível com uma fonte de alimentação de 24 V ou 230 V, apresenta um design compacto com uma profundidade de apenas 32 mm, permitindo uma conexão em cadeia com proteção automática contra falhas. O medidor de energia pode fornecer sinais de saída de tensão (0..10Vdc) e corrente (0/4..20mA). Ele também oferece funcionalidades avançadas para medir harmônicos até a 55ª ordem para uma melhor compreensão da qualidade da energia. Versões disponíveis: R203-2-H-P, R203-2-L-P Dados técnicos: - Fonte de alimentação: 10..30 Vdc (R203-2-L-P), 90..264 Vac (50-60 Hz) (R203-2-H-P) - Consumo máximo: 2.8 W - Isolamento: 3,500 Vac (circuitos de alimentação), 1,500 Vac (outros circuitos) - Indicadores de status: Fonte de alimentação, canais digitais, erro de fiação, atividade das portas Ethernet - Categoria de instalação: 600 V CAT III - Programação: através de arquivo GSDML - Classe de precisão: 0.2% para tensão/corrente; 0.5% para potência - Memória flash: 8 MB - Características de rede: Conexão Ethernet em cadeia, proteção contra falhas LAN - Características de energia: 2 entradas digitais @5kHz - Tipo de inserção / Modo de conexão: Monofásico, trifásico 3 fios, trifásico 4 fios, CT, CT com saída mV, transdutores Rogowski, Aron - Grau de proteção frontal: IP20 - Montagem: Trilho DIN 35 mm - Conexões: Terminais de parafuso - Temperatura de operação: -25..+65 °C - Dimensões: 107x90x32 mm - Peso: 170 g - Caixa: PC/ABS autoextinguível UL94-V0, cor preta Entradas de tensão/corrente: - Medição de tensão de fase: Tensão: até 600 Vac, frequência 45 ÷ 65 Hz; VT com saída até 600 Vac em relação ao neutro - Medição de corrente de fase: AT com saída 1-5 A f.s.; AT com saída mV ou Rogowski até 250 mV I/Os integrados: - Entradas digitais: 2 ativáveis com tensão de 12 a 24V e 2 contadores digitais @ 50Hz - Saídas digitais: 2 capacidade Imax = 50 mA Vmax = 28V - Saídas analógicas: 1 ajustável: em TENSÃO 0..10 Vdc, resistência de carga mínima 2kΩ ou em CORRENTE 0..20, 4..20 mA, resistência de carga máxima 500Ω; Erro de transmissão: 0,1 % do alcance máximo; Deriva térmica: 100 ppm/K COMUNICAÇÃO: - Portas: 2 Portas Ethernet 100 Mbps (modelos R203-2-x) - Protocolo: Profinet IO - Conexões: Switch Ethernet com proteção em cadeia
