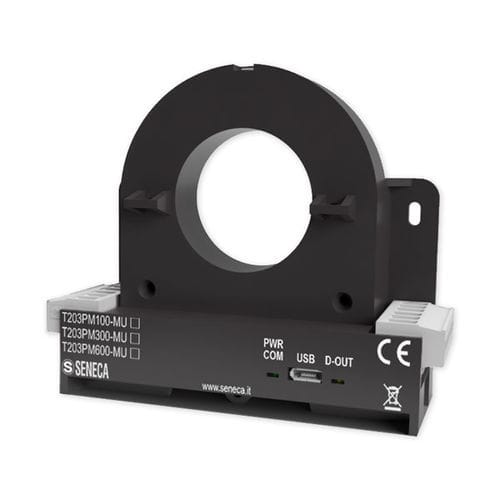

Medidor de potência frequencímetro T203PM600-MU

multímetrocontador de energiacom analisador de qualidade de potências e de harmônicos

O T203PM600-MU é um analisador de rede monofásico AC/DC TRMS equipado com uma interface ModBUS, oferecendo saídas analógicas e digitais. Suporta gamas de medição de corrente até 600 A e tensão até 290 Vac e 1000 Vdc. Este dispositivo permite a medição direta de corrente e energia sem a necessidade de CTs externos. Mede tensão, corrente AC/DC, potência ativa/reativa/aparente, fator de potência, frequência e distorção harmônica (THD), transmitindo dados através de saídas analógicas ou digitais. A série T203PM pode analisar até o 21º harmônico e inclui um contato digital para alarmes ou contadores. A configuração é facilitada através do software EASY SETUP 2 e uma porta Micro USB. Estes medidores de potência são robustos, com uma faixa de temperatura de operação de -25 a +65°C, isolamento até 3 kVac, e classe de segurança CAT. III 600V (condutor nu) e 1kV (condutor isolado). Podem ser montados em um trilho DIN de 35 mm, montados na parede ou suspensos com abraçadeiras. A integração em redes Ethernet é possível com os gateways Z-KEY/R-KEY. Especificações Técnicas: - Alimentação: 11 - 28 Vdc - Absorção máxima: < 70 mA @ 24 Vdc - Isolamento: 3 kVac (em fios nus) - Indicadores de status: Alimentação, comunicação USB, saída digital - Categoria de instalação/sobretensão: CAT. III 600V (condutor nu), CAT. III 1kV (condutor isolado) - Classe de proteção frontal: IP20 - Montagem: Trilho DIN 35mm IEC EN60715, montado na parede, suspenso - Conexões: Terminais de parafuso removíveis de 6 vias, passo de 5 mm - Micro USB: Para programação e atualização de firmware - Temperatura de operação: -25..+65°C - Dimensões: 95 x 75 x 35 mm - Peso: 150 g - Caixa: PA6, preto - Tempo de amostragem: 47,000 sps - Tempo de estabilização de valores RMS: 500..1000 ms - Parâmetros medidos: Tensão, Corrente AC/DC, Potência, Fator de Potência, Frequência, THD - Harmônicos: Até o 21º - Classe de precisão: 0.5% f.s. @ 50/60 Hz - Interface serial: 1 x porta RS485 - Protocolo: ModBUS RTU - Distância: Até 1,200 m - Conectividade: Máx 32 nós - Entradas de medição: Tensão/Corrente até 600 A ou 290 Vac - I/O integrado: 1DO, 1AO - Saída digital: ATIVO 0 - Vdc, carga máx. 50mA - Saída analógica: 0..10 Vdc, carga mín 2kΩ - Programação: EASY SETUP 2 - Certificações: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1
