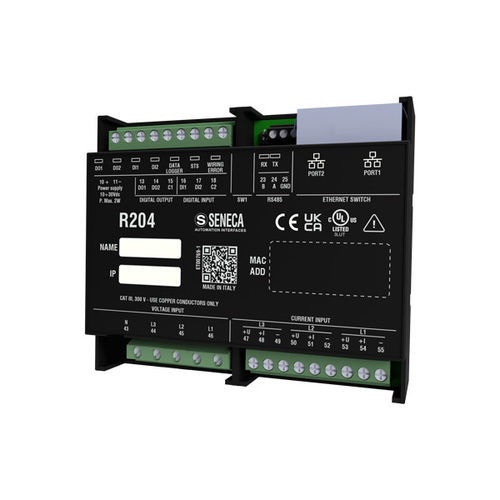

Medidor de potência frequencímetro R204-2-L-U

multímetrocontador de energiacom analisador de qualidade de potências e de harmônicos

O medidor de potência trifásico R204 OPC UA, certificado pela UL, é projetado para aceitar entradas de medição de corrente através de transformadores de corrente (CTs) com saída de corrente ou tensão, transformadores de tensão (VTs) e sensores Rogowski com saída de tensão de até 333 mV. Ele suporta vários tipos de inserção, incluindo monofásico, trifásico 3/4 fios e Aron, e é compatível com o protocolo do servidor OPC UA (comutável para Modbus, Profinet ou Ethernet/IP graças à tecnologia SENECA FLEX). A interface Ethernet permite o encadeamento em série para o próximo dispositivo Ethernet, evitando o uso de switches industriais caros e simplificando a fiação. O R204 OPC UA retorna valores monofásicos e trifásicos das principais quantidades elétricas: tensão, corrente, potência ativa, potência reativa, potência aparente, frequência, período e fator de potência. O R204 OPC UA também oferece medição e registro de harmônicos em tensão e corrente até a 55ª ordem com cálculo de THD (distorção harmônica total). Esta solução versátil é ideal para monitorar e analisar o desempenho das redes elétricas, bem como para converter sinais de medição para sistemas de controle e automação industrial. Especificações técnicas: - Alimentação: 10..30 Vdc - Consumo máximo de energia: 2,8 W - Isolamento: 3.500 Vac (para/de circuitos de potência), 1.500 Vac (outros circuitos) - Indicadores de status: Status de entrada/saída, Status de endereço IO, Erro de fiação, Conexão de trânsito/dados Ethernet - Categoria de instalação: 600 V CAT III - Programação: Servidor Web, interruptor DIP - Classe de precisão: 0,2% para tensão/corrente; 0,5% para potência - Memória flash: 8 MB - Características de rede: Conexão Ethernet em cadeia dupla, bypass de falha LAN - Características de energia: 2 entradas digitais @5kHz - Tipo de inserção / Modo de conexão: Monofásico, trifásico 3 fios, trifásico 4 fios, CT, CT com saída mV, transdutores Rogowski, Aron - Grau de proteção frontal: IP20 - Montagem: Guia de trilho DIN 35 mm - Conexões: Terminais de parafuso - Temperatura de operação: -25..+65 °C - Dimensões: 107x90x32 mm - Peso: 170 g - Caixa: PC/ABS autoextinguível UL94-V0, cor preta - Padrão: CE, UL Entradas de tensão/corrente: - Medição de tensão de fase: Tensão até 600 Vac, freq. 45 ÷ 65 Hz; VT com saída até 600 Vac em relação ao neutro - Medição de corrente de fase: CT com saída 1-5 A f.s.; CT com saída mV ou Rogowski até 250 mV I/Os integrados: - Entradas digitais: 2 ativáveis com tensão de 12 a 24V com contador digital @5 kHz - Saídas digitais: 2, Imax = 50 mA, Vmax = 28V COMUNICAÇÃO: - Portas: 2 portas Ethernet 100 Mbps - Protocolo: Servidor OPC UA - Conexões: Switch Ethernet com proteção em cadeia Versões disponíveis: R204-2-L-U Acessórios (exemplos): - CE-RJ45-RJ45-R | Cabo Ethernet (direito) ( RJ45 / RJ45 ) - RC150 | Bobina Rogowski, saída 100 mV/kA @ 50 Hz, Ø bobina 80..580 mm - RC190 | Bobina Rogowski, saída 333 mV/kA @ 50Hz, Ø bobina 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Transformadores de corrente de núcleo dividido - TAC-0000, TAC-3010, TAC-4010 | Transformadores de corrente Certificações: - Certificação UL - Declarações REACH e ROHS Produtos relacionados: - R203 OPC UA | Medidor de potência energética com entrada universal e protocolo de servidor OPC UA Características / Especificações técnicas (resumo): - Medidor de potência trifásico com entrada universal - Protocolo de servidor OPC UA, comutável para Modbus, Profinet, Ethernet/IP - Certificado UL - Aceita CTs, VTs, sensores Rogowski - Mede tensão, corrente, potência ativa/reativa/aparente, frequência, período, fator de potência - Medição de harmônicos até a 55ª ordem com THD - Encadeamento Ethernet, bypass de falha LAN - Montagem em trilho DIN, proteção IP20 - Temperatura de operação: -25..+65 °C - Certificado CE, UL
