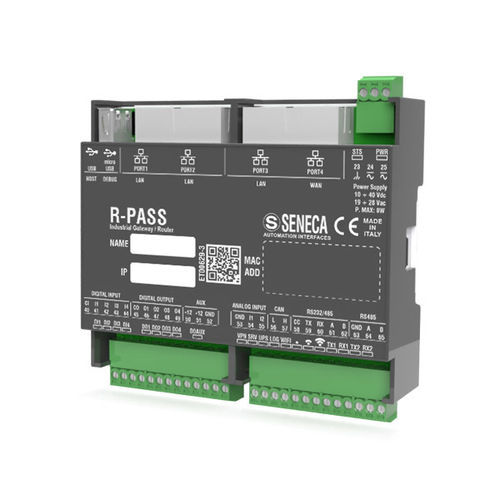

Unidade de controlo remoto R-PASS series

de temperaturade baixo consumo de energia

R-PASS-S Energy é uma unidade de controle sofisticada compatível com IEC 61131, projetada para integrar-se nativamente com a plataforma de assistência remota e controle remoto SENECA LET'S, otimizada para a Indústria 4.0. Esta CPU avançada oferece gerenciamento de dados confiável e seguro, combinando a funcionalidade de um PLC (ambiente de desenvolvimento Straton IDE) com capacidades de roteamento e acesso remoto. Suporta conexões Ponto-a-Ponto para Assistência Remota e conexões Single-LAN para Controle Remoto, oferecendo máxima flexibilidade e facilidade de uso. O controlador R-PASS-S Energy permite a criação de sistemas de conectividade cliente/servidor adaptáveis a diferentes complexidades e necessidades para acesso simultâneo à planta ou máquinas individuais. Expansível através do módulo de comunicação R-COMM com um modem/roteador 4G LTE, este dispositivo oferece uma solução completa e versátil para as necessidades de conectividade modernas. Com 4 portas Ethernet configuráveis como SWITCH ou LAN/WAN, 3 portas seriais, conectividade WiFi opcional e uma porta USB, R-PASS-S Energy suporta uma ampla gama de protocolos industriais e protocolos para aplicações de Gestão de Energia como IEC 60870-101, IEC 60870-104, IEC 61850 (opcional). O dispositivo integra uma poderosa CPU ARM de 32 bits, 1 GB de memória Flash, 64 MB de RAM e um slot de expansão de memória com suporte microSD. A configuração é feita de forma intuitiva através do ambiente Z-NET4 e do servidor web integrado. - Versões disponíveis: R-PASS-0-4-E, R-PASS-W-4-E Especificações técnicas: - Fonte de alimentação: 11..40 Vdc / 19..28 Vac - Absorção máxima: 8 W - Bateria / UPS: Com o uso do acessório R-COMM - Isolamento máximo: 1.5 kVac - Indicadores de status LED: Alimentação, Log, Status, Comunicação Serial, Comunicação Ethernet, Conexão VPN, Status I/O, Comunicação WiFi (modelos -W) - Classe de proteção: IP20 - Conexões: Bloco terminal removível de passo de 3,5 mm, seção de cabo 1,5 mm² - Memória Flash (dados): ≥4 GB - RAM: 512 MB - Canais I/O: 4DI, 4DO, 2AI (mA,V) - Temperatura de operação: -25..+65 °C - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g aprox. - Caixa: Material PCP / ABS autoextinguível UL94-V0, cor preta - Instalação: Para trilho DIN de 35 mm IEC EN 60715, parede/painel - Certificações: CE, UKCA Comunicação: - Portas Ethernet: 4 portas Fast Ethernet 10/100Tx (RJ45) - Portas seriais: 1 porta RS232 / RS485, taxa de baud máxima 115kbps; 2 portas RS485, taxa de baud máxima 115kbps - Portas USB: 1 porta host USB no conector tipo A; 1 porta micro USB para depuração - Porta CAN: 1 porta CAN (terminais) - Modem: Opcional (R-COMM) - Receptor Satélite: Opcional (R-COMM) - WiFi (modelos -W): Integrado 802.11 b/g/n, banda 2.4 ÷2.4835GHz, Potência de saída máxima: 17dBm (50 mW), segurança WEP / WPA / WPA2 - Protocolos seriais: ModBUS TCP-IP Servidor/Cliente, ModBUS RTU Mestre/Escravo, Cliente FTP/FTPs, Servidor sFTP, Servidor HTTP/HTTPS, Cliente SMTPs, Samba - Protocolos IoT: MQTT, MQTTs, Servidor OPC UA, https, http post - Protocolos de energia: IEC60870-101 Mestre / Escravo, IEC60870-104 Cliente / Servidor, IEC61850 Cliente / Servidor - Conectividade: Máx. Cliente TCP-IP 50, Máx. nós escravos ModBUS RTU/ASCII 128 por porta, Área de memória 2,000 variáveis (tags) Modo de trabalho: - Funcionalidade de gateway: Gateway serial ModBUS / Ethernet + passagem, Memória compartilhada de gateway - Gateway com Tag, Gateway IIoT / Edge / MQTT - Roteamento: Roteador LAN, roteador 4G (Opcional R-COMM), Roteador/Ponto de acesso Wi-Fi (modelos -W), Roteador avançado - Nat 1:1 & Roteador estático - Funcionalidades avançadas: Datalogger, Unidade de alarme telefônico, Unidade VPN de acesso remoto, SoftPLC IEC 61131, Controlador de energia IEC 60870/61850 - HMI: Widgets e telas no HMI virtual, Display remoto Segurança: - Autenticação: nome de usuário/senha - Gestão de permissões: Supervisor/operador/convidado/usuário ftp - Algoritmo de criptografia (criptografia de dados): OpenVPN AES-256bit-CBC + Auth SHA256 bit ou selecionável pelo usuário - Protocolos de segurança: OpenVPN, SSL, Servidor HTTPS, MQTT sobre SSL/TLS, TLS 1..2 ou superior Configurações: - Programação: Servidor Web, Z-NET, IDE Straton - Ferramenta de gestão: SDD (Seneca Discovery Device) VPN/IIoT: - Software de gestão VPN: OpenVPN, VPN Client Communicator - Suporte LET'S: Sim SoftPLC: - Programação PLC: IEC 61131-3 (Straton) - Nr.max. variáveis/tag PLC: 1000 - Tamanho do programa PLC: 2,048kB
