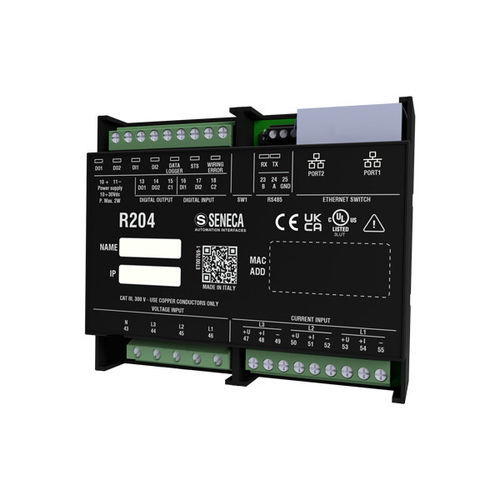

Medidor de potência contador de energia R204-2-L

digitalpara trilho DINmonofásico

Descrição do produto:O R204 é um medidor de energia de entrada universal extremamente versátil com certificação UL e uma vasta gama de entradas de medição de corrente. Pode lidar com correntes induzidas por tensão, tensões diretas e sensores Rogowski com saída de tensão até 333 mV. Este instrumento oferece vários modos de inserção, incluindo tipos monofásicos e trifásicos de 3/4 fios. É totalmente compatível com uma gama de protocolos de comunicação, incluindo ModBUS RTU, ModBUS TCP-IP e Peer-To-Peer. O módulo apresenta um design compacto com uma profundidade de apenas 32 mm, permitindo a ligação em cadeia com proteção automática contra falhas. O contador de energia fornece sinais de saída de tensão (0-10Vdc) e corrente (0-4-20mA). Além disso, oferece capacidades avançadas de medição e registo de harmónicos até à 55ª ordem, com cálculo de THD (distorção harmónica total), permitindo uma compreensão completa da qualidade da energia. Este dispositivo também desempenha a função de servidor Web e registador de dados, permitindo aos utilizadores aceder facilmente a parâmetros-chave e aceder aos dados de forma eficiente. O utilizador também tem a opção de transferir dados através de FTP.Entrada universal: Cada dispositivo pode ser configurado para aceitar entradas de sensores monofásicos, trifásicos, TA e TA com mV ou Rogowski, conforme necessário.Suporta MQTT e HTTP POST: Integrando protocolos avançados, oferece acesso instantâneo a dados de energia em tempo real onde quer que esteja.Memória de dados de 8MB: Equipado com memória melhorada para armazenamento de dados/eventos, harmónicos até 55°A e THD, ideal para análise e otimização de sistemas.Máxima Flexibilidade: Também na escolha da fonte de alimentação e das portas Ethernet através das quais o R204 oferece funções de gateway ModBUS TCP-IP / ModBUS RTU.Canais de E/S digitais: Possui 2 saídas digitais e 2 entradas independentes com contadores de 32 bits para medição de energia ativa, reactiva e aparente.Com o contador de energia R204, obtém uma ferramenta fiável e versátil para monitorizar e gerir a sua rede eléctrica.Especificações Técnicas:Fonte de Alimentação: 10..30 VdcConsumo máximo de energia: 2,8 WIsolação: 3.500 Vac (de/para circuitos de potência); 1.500 Vac (outros circuitos)Indicadores de estado: Fonte de alimentação, canais digitais, comunicação RS485, estado do registador de dados, erro de cablagem, atividade das portas EthernetCategoria de instalação: 600 V CAT IIIProgramação: via Web Server. Através do software SDD, é possível localizar o dispositivo e aceder facilmente ao mesmo.Classe de precisão: 0.2% para tensão/corrente; 0,5% para potênciaMemória flash: 8 MBCaracterísticas de rede: Ligação Ethernet em cadeia dupla; desvio de falhas de LAN; máximo de 32 regras peer-to-peer (I/O Mirror) - não é necessário mestre; ModBUS Passthrough (TCP-IP para RS485); identificação e configuração de IP, MAC e Firmware através da ferramenta SDDCaracterísticas energéticas: Medição de energia (na saída digital de saída) Nº 2 contadores incrementais 32 bits nas entradas digitais @5kHzTipo de inserção / Modo de ligação: Monofásico, trifásico a 3 fios, trifásico a 4 fios, TC, TC com saída mV, transdutores Rogowski, grau de proteção AronFrontal: IP20Montagem: Guia DIN RAIL 35 mmConexões: Terminais de parafusoTemperatura de funcionamento: -25..+65 °CDimensões: 107x90x32 mmPeso: 170 gCaixa: PC/ABS auto-extinguível UL94-V0, cor pretaNormas: CE, ULEntradas de tensão/corrente:Medição de tensão de fase: Tensão até 600 Vac, freq. 45 ÷ 65 Hz; VT com saída até 600 Vac referente ao neutroMedição de corrente de fase: AT com saída 1-5 A f.s.; AT com saída mV ou Rogowski até 250 mVIs integradas:Entradas digitais: Nr.2 activáveis com tensão de 12 a 24V e 2 contadores digitais @ 50 HzSaídas digitais: Nr.2 capacidade Imax = 50 mA Vmax = 28VCOMUNICAÇÕESerial: 1x porta RS485, Protocolo: ModBUS RTU, Distância: Até 1.200 m, Conectividade: Máximo de 128 nósEthernet: 2x portas Ethernet 100 Mbps, Protocolo: ModBUS TCP-IP, MQTT, HTTP POST, P2P, FTP, Ligações: Switch Ethernet com proteção Daisy ChainVersões disponíveis: R204-2-LAccessórios (exemplos): Cabo Ethernet (RJ45/RJ45), Bobinas Rogowski (RC150, RC190), Transformadores de corrente de núcleo dividido (TAA-2030, TAA-5080, TAA-8080), Transformador de corrente de enrolamento primário (TAC-0000), Transformadores de corrente através de barra (TAC-3010, TAC-4010)
