Retífica cilíndrica T-1012

para peças a usinarpara peças pequenashorizontal

INTRODUÇÃO

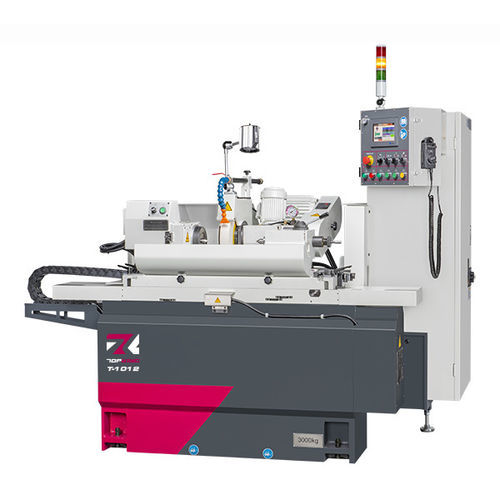

O TOPKING T-1012 é a retificadora cilíndrica NC mais compacta da série T, concebida para oficinas com espaço limitado e para a produção de pequenas peças de precisão multi-etapa. Apresenta distância entre centros de 300 mm e diâmetro sobre a mesa de Ø270 mm, permitindo usinagem estável de componentes pequenos a médios com mínima área ocupada. Os eixos X e Z são servo-motorados e a máquina inclui uma interface gráfica (GUI) para programação numérica intuitiva. O T-1012 mantém a estrutura rígida da série T e um sistema automático de lubrificação hidrostática para garantir precisão ao nível de microns em operação de alta velocidade.

CAPACIDADE

• Diâmetro sobre a mesa: Ø270 mm
• Distância entre centros: 300 mm
• Diâmetro máx. de retificação: Ø250 mm
• Rebolo: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICA DA MÁQUINA - INTERFACE GRÁFICA DE ALTO DESEMPENHO
A interface gráfica de diálogo oferece um ambiente de operação simples e seguro. Programas numéricos podem executar automaticamente ciclos de retificação, dressagem e compensação. O sistema memoriza coordenadas de origem mecânica, retificação, dressagem e compensações com uma única tecla. Estão disponíveis múltiplos métodos de retificação e dressagem conforme os requisitos da peça.

CARACTERÍSTICA DA MÁQUINA - BASE RÍGIDA
A estrutura da máquina favorece elevada rigidez: assentos de deslize mais espessos, guia 1V + 1 plana e concepção de lubrificação baseada em pressão estática fornecem maior estabilidade e precisão em comparação com conceitos leves.

CARACTERÍSTICA DA MÁQUINA - SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA
As guias da mesa e da cabeça de roda são lubrificadas por um sistema automático hidrostático para melhorar a consistência da lubrificação e a suavidade do deslizamento, permitindo melhor controlo de avanço e precisão de usinagem.

CARACTERÍSTICA DA MÁQUINA - CONSTRUÇÃO DO EIXO DA RODA
O fuso da roda de retificação é fabricado em aço de liga SNCM-220 com normalização, têmpera, revenimento, cementação, tratamento criogénico e retificação de precisão/acabamento espelho. A dureza superficial excede HRC62 para resistir à deformação e desgaste e assegurar precisão a longo prazo.

CARACTERÍSTICA DA MÁQUINA - CABEÇOTE E PONTA DE APOIO
O cabeçote de peça utiliza rolamentos de precisão e um acionamento servo com variação contínua de velocidade. O fuso de peça tipo fixo melhora a precisão e estabilidade. A ponta de apoio é lubrificada por banho de óleo com visor para monitorização do óleo, garantindo suporte consistente em trabalhos entre centros.

CARACTERÍSTICA DA MÁQUINA - SUPORTE DE FERRAMENTA DE DIAMANTE
O suporte de dressagem em diamante, montado em deslizador, está fixado ao deslizador do eixo Z para minimizar erro por repetidas calibrações da posição de dressagem. Estão disponíveis vários dispositivos de dressagem para se adequarem às exigências geométricas das peças.

ESPECIFICAÇÃO
Capacidade

• Diâmetro sobre a mesa: Ø270 mm
• Distância entre centros / Comprimento máx. de retificação: 300 mm
• Diâmetro máx. de retificação: Ø250 mm
• Comprimento máx. de retificação: 300 mm
• Carga máx. suportada entre centros: 60 kg
• Altura do centro (da mesa à ponta): 135 mm

Rebolo

• Tamanho (O.D. x largura x I.D.): Ø355 x 38~50 x Ø127 mm
• Velocidade linear: 33 m/sec

Mesa

• Ângulo de inclinação: 0° ~ 12°

Cabeçote de peça

• Ângulo de inclinação: -30° ~ +90°
• Taper do centro: MT No.3 (opt. MT No.4)
• Velocidade do fuso: 10 ~ 300 rpm
• Carga máx. do fuso (suporte de ferramenta incluído): 15 kg (Comprimento máx.: 150 mm)

Ponta de apoio

• Taper do centro: MT No.3 (opt. MT No.4)
• Movimento do centro: Manual
• Curso da ponta de apoio: 25 mm

Curso eixo X

• Curso máx.: 220 mm
• Velocidade rápida: 6000 mm/min
• Velocidade automática de avanço: 0.001 ~ 2000 mm/min
• Configuração mínima de avanço: 0.001 mm

Curso eixo Z

• Curso máx.: 560 mm
• Velocidade rápida: 6000 mm/min
• Velocidade automática de avanço: 0.001 ~ 2000 mm/min
• Configuração mínima de avanço: 0.001 mm

Motores

• Fuso da roda: 3.75 kW
• Motor do fuso da peça: 0.85 kW (servo AC)
• Avanço cabeçote X: 1.0 kW (servo AC)
• Avanço mesa Z: 1.5 kW (servo AC)
• Bomba de óleo lubrificação: 0.075 kW
• Bomba lubrificação fuso da roda: 0.18 kW
• Bomba de refrigerante: 0.18 kW

Capacidades dos tanques

• Tanque óleo lubrificação fuso da roda: 14 L
• Tanque óleo lubrificação: 15 L

Máquina

• Dimensões (C x L x A): 2420 x 1540 x 2112 mm
• Peso líquido: 2600 kg
• Altura do centro (do chão à ponta): 1057 mm

ACESSÓRIOS STANDARD

• Rebolo e flange x1 conjunto
• Pontos de trabalho com pastilha de carboneto (2 pcs/conj) x1 conjunto
• Suporte de ferramenta diamantado (tipo deslizador) x1 conjunto
• Sistema elétrico x1 conjunto
• Sistema de lubrificação x1 conjunto
• Sistema de refrigeração x1 conjunto
• Luz de trabalho x1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x1 conjunto

ACESSÓRIOS OPCIONAIS

• Anexo de retificação interna (incl. um fuso e inversor G.W.)
• Ponta de apoio hidráulica
• Mordente de acionamento com travamento por came
• Suportes de trabalho 2 pcs/conj
• Apoio fixo 2 pontos
• Apoio fixo 3 pontos
• Mandril de 3 garras
• Mandril de 4 garras
• Rebolo e flange sobressalentes
• Dispositivo de dressagem com rolo de diamante (conexão por flange ao cabeçote de peça)
• Suporte de balanceamento de rebolo & eixo
• Balanceador automático de rebolo
• Sonda de toque
• Calibre automático in-process
• Proteção semi-splash
• Proteção totalmente fechada
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
Estão disponíveis vídeos de demonstração e configuração que mostram dressagem, retificação de peças multi-etapa e configuração de sonda para o T-1012.

CARACTERÍSTICAS TÉCNICAS

• Modelo: T-1012
• Diâmetro sobre a mesa: Ø270 mm
• Distância entre centros / Comprimento máx. de retificação: 300 mm
• Diâmetro máx. de retificação: Ø250 mm
• Tamanho do rebolo: Ø355 x 38~50 x Ø127 mm
• Curso eixo X: 220 mm / Curso eixo Z: 560 mm
• Potência fuso rebolo: 3.75 kW
• Peso líquido: 2600 kg
• Dimensões máquina (C x L x A): 2420 x 1540 x 2112 mm
