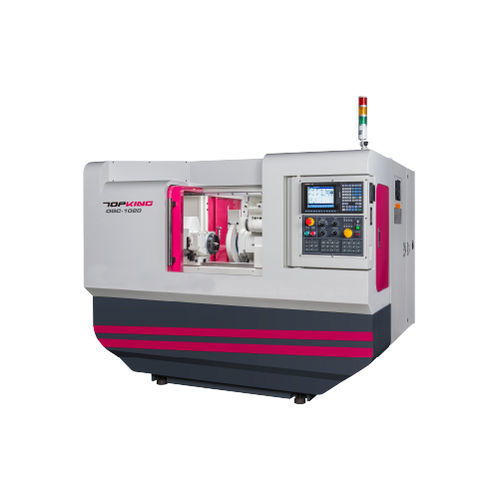

Retífica cilíndrica OGC-1020

para peças a usinarhorizontalCNC

INTRODUÇÃO
A retificadora cilíndrica CNC TOPKING OGC-1020 foi desenvolvida para retificação cilíndrica externa de alta precisão. Os eixos X e Z são acionados por fusos de esferas de precisão e servomotores AC. O controlador CNC integrado com interface gráfica (GUI) simplifica a edição de processos de retificação e dressagem sem programação complexa em código G/M, oferecendo um ambiente operacional eficiente para produção e P&D.

CAPACIDADE

• Passe sobre a mesa: Ø270 mm
• Distância entre centros: 500 mm
• Diâmetro máximo de retificação: Ø250 mm
• Comprimento máximo de retificação: 500 mm
• Rebolo: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO INTUITIVO
O sistema CNC avançado integrado com GUI permite dividir peças complexas em vários processos de retificação por meio de orientação gráfica e editar numericamente parâmetros de retificação e dressagem sem necessidade de programação extensa.

BASE DE MÁQUINA RÍGIDA
A estrutura robusta aumenta a rigidez em comparação com projetos leves, melhorando a estabilidade durante operações de retificação pesadas e de alta precisão.

SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA

• As guias da mesa e do cabeçote de rebolo são lubrificadas por um sistema automático de lubrificação hidroestática.
• A lubrificação aprimorada melhora a suavidade e a precisão de avanço, permitindo maior precisão de usinagem.

CONSTRUÇÃO DO CABEÇOTE DA REBOLO
O fuso do rebolo é fabricado em aço de liga de alta qualidade (SNCM-220) e recebe normalização, têmpera/revenimento, cementação, tratamento criogênico, retificação de precisão e acabamento espelhado. A dureza superficial excede HRC62, garantindo resistência ao desgaste e precisão duradoura.

MANDRINO DE TRABALHO E PONTA

• O mandril de trabalho utiliza rolamentos de precisão para estabilidade ideal.
• O cabeçote é acionado por servomotor com controle contínuo de velocidade (10–300 rpm).
• O mandril de tipo fixo melhora precisão e repetibilidade.
• A ponta usa lubrificação por banho de óleo com visor de nível de óleo.

SUPORTE DE FERRAMENTA DIAMANTE
O dispositivo de dressagem montado em trilho é fixado no deslizador do eixo Z para minimizar erros de reposicionamento após ajuste do ângulo da mesa. Estão disponíveis diferentes dispositivos de dressagem conforme os requisitos das peças.

CICLO DE RETIFICAÇÃO
Diagramas de ciclo de retificação e dressagem são fornecidos para ilustrar o fluxo do processo e as operações de dressagem da rebolo diamantado.

ESPECIFICAÇÕES

• Passe sobre a mesa: Ø270 mm
• Distância entre centros: 500 mm
• Diâmetro máximo de retificação: Ø250 mm
• Comprimento máximo de retificação: 500 mm
• Carga máxima entre centros: 60 kg
• Altura do centro (mesa → ponta): 135 mm
• Tamanho da rebolo: Ø355 x 38~50 x Ø127 mm
• Velocidade linear da rebolo: 45 m/sec
• Curso eixo X (Máx): 220 mm
• Curso eixo Z (Máx): 760 mm
• Potência do fuso da rebolo: 3.75 kW (opção 5.5 kW)
• Dimensões da máquina: 2600 x 1860 x 2140 mm
• Peso líquido: 3000 kg

ACESSÓRIOS PADRÃO

• Controlador CNC (Mitsubishi) x1 conjunto
• Rebolo e flange x1 conjunto
• Centros com ponta de metal duro (2 pcs) x1 conjunto
• Suporte de ferramenta diamantada (tipo trilho) x1 conjunto
• Escala linear para eixo X x1 conjunto
• Inversor para rebolo x1 conjunto
• Sistema elétrico x1 conjunto
• Protetor totalmente fechado contra respingos x1 conjunto
• Sistema de lubrificação x1 conjunto
• Sistema de refrigeração x1 conjunto
• Lâmpada de trabalho x1
• Ferramentas (calço de nivelamento) e caixa de ferramentas x1 conjunto

ACESSÓRIOS OPCIONAIS

• Anexo para retificação interna (incl. fuso e inversor)
• Ponta hidráulica
• Cachorros de acionamento com bloqueio por came
• Suporte de peça 2 pcs
• Suporte de 2 pontos
• Suporte regulável de 3 pontos
• Mandril scroll 3 garras ajustável
• Mandril scroll 4 garras ajustável
• Suporte e árvore para balanceamento da rebolo
• Balanceador automático de rebolo
• Rebolo sobressalente e flange
• Dispositivo de dressagem por rolos
• Sonda de toque
• Medidor automático em processo
• Controle de folga
• Separador magnético de fluido refrigerante
• Filtro de papel
• Coletor de névoa de óleo
