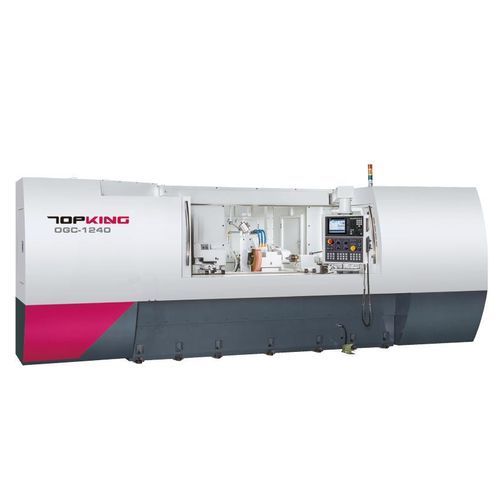

Retífica cilíndrica OGC series

para peças a usinarhorizontalCNC

INTRODUÇÃO
A retificadora cilíndrica CNC TOPKING série OGC foi projetada para retificação externa de alta precisão de eixos e componentes cilíndricos. Os eixos X e Z são acionados por fusos de esferas de precisão e servomotores. A máquina integra um controle CNC de alto desempenho com interface gráfica para simplificar programação e ajuste em ambiente produtivo.

CAPACIDADE
Passagem sobre mesa: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
Entre centros: 1000 mm
Diâmetro máximo de retificação: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
Comprimento máximo de retificação: 1000 mm
Rebolo: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA

• INTERFACE CNC INTUITIVA - Controlador Mitsubishi integrado com orientação gráfica para dividir componentes complexos em vários processos de retificação, simplificando a edição de processos e o dressamento sem programação extensa G/M.
• BASE RÍGIDA - Estrutura otimizada para maior estabilidade e repetibilidade em produção.
• LUBRIFICAÇÃO HIDROSTÁTICA - Sistema automático de lubrificação hidroestática nas guias da mesa e do cabeçote de rebolo para melhorar a suavidade e a precisão de avanço.
• CONSTRUÇÃO DO CABEÇOTE - Fuso G.W. em aço liga SNCM-220 com tratamentos térmicos e criogênicos; retificado e polido; dureza superficial > HRC62 para durabilidade e precisão.
• CABEÇOTE E CORPO MÓVEL - Rolamentos de precisão, cabeçote acionado por servo com variação contínua de velocidade; fuso fixo para precisão; contraponta com lubrificação em banho de óleo e visor de nível.
• SUPORTE DE FERRAMENTA DIAMANTE - Montado na contraponta; diversos dispositivos de dressagem disponíveis conforme requisitos da peça.

CICLO DE RETIFICAÇÃO
Documentação do produto inclui ilustrações gráficas do ciclo de retificação e do fluxo de dressagem do rebolo para auxiliar no planeamento do processo.

ESPECIFICAÇÕES

• Série: OGC series
• Passagem sobre mesa: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
• Entre centros: 1000 mm
• Diâmetro máximo de retificação: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
• Comprimento máximo de retificação: 1000 mm
• Carga máxima entre centros: 100 kg (OGC-1240) / 150 kg (OGC-1640)
• Altura do centro (mesa à ponta): 160 mm / 210 mm
• Rebolo: Ø405 x 50 x Ø127 mm
• Velocidade linear do rebolo: 45 m/sec
• Inclinação da mesa: -3° ~ +8°
• Inclinação do cabeçote: -30° ~ +90°
• Velocidade do fuso: 10 ~ 300 rpm
• Curso eixo X: 250 mm; avanço rápido 6000 mm/min; avanço automático 0.001 ~ 2000 mm/min; ajuste mín. 0.001 mm
• Curso eixo Z: 1315 mm; avanço rápido 6000 mm/min; avanço automático 0.001 ~ 2000 mm/min; ajuste mín. 0.001 mm
• Motor do fuso do rebolo: 3.75 kW (opção 5.5 kW)
• Motor do fuso peça (servo): 1.3 kW
• Motores de avanço cabeçote & mesa (servo): 1.5 kW cada
• Bombas de lubrificação e refrigeração: conforme especificado (0.18 / 0.37 kW)
• Capacidades de tanque: lubrificação do fuso 18 L; tanque de óleo lubricante 22 L
• Dimensões da máquina: 4250 x 2470 x 2306 mm
• Peso líquido: 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Altura do centro (chão à ponta): 1095 mm / 1145 mm

ACESSÓRIOS
ACESSÓRIOS STANDARD

• Controlador CNC (Marca: Mitsubishi) x 1 set
• Rebolo e flange x 1 set
• Pontos de trabalho com pastilha de metal duro (2 pcs/set) x 1 set
• Suporte de ferramenta diamante (montado na contraponta) x 1 set
• Escala linear para eixo X x 1 set
• Inversor da roda de rebolo x 1 set
• Sistema elétrico x 1 set
• Proteção totalmente fechada contra respingos x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Lâmpada de trabalho x 1 set
• Ferramentas (taco de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Anexo para retificação interna (inclui um fuso e inversor de rebolo)
• Contraponta hidráulica
• Cam-locked Driving Dogs
• Suporte de peça 2 pcs/set
• Suporte de 2 pontos
• Suporte ajustável de 3 pontos
• Mandril scroll 3 garras ajustável
• Mandril scroll 4 garras ajustável
• Suporte para balanceamento da roda e árvore
• Balanceador automático de rebolo
• Rebolo e flange sobressalentes
• Dispositivo de dressagem por rolos
• Sonda de toque (Touch Probe)
• Medidor automático em processo
• Controle de folga (Gap Control)
• Separador magnético de fluido refrigerante
• Filtro de papel
• Coletor de névoa de óleo

ESPECIFICAÇÕES TÉCNICAS

• Série: OGC series
• Passagem sobre mesa: Ø320 mm / Ø420 mm
• Entre centros: 1000 mm
• Diâmetro máximo de retificação: Ø300 mm / Ø400 mm
• Comprimento máximo: 1000 mm
• Rebolo: Ø405 x 50 x Ø127 mm
• Velocidade linear: 45 m/sec
• Curso X: 250 mm ; Curso Z: 1315 mm
• Motor do fuso do rebolo: 3.75 kW (opção 5.5 kW)
• Dimensões: 4250 x 2470 x 2306 mm
• Peso líquido: 4300 kg / 4500 kg
