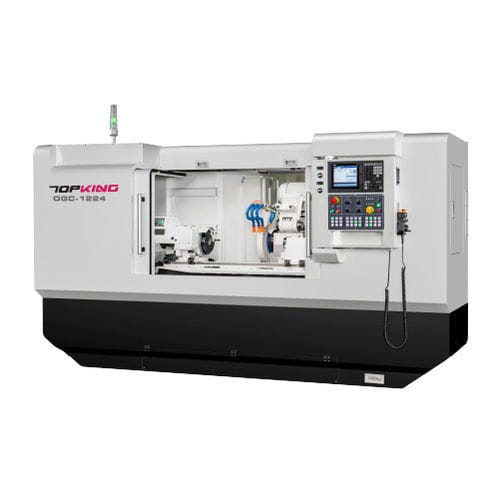

Retífica cilíndrica OGC series

para peças a usinarhorizontalCNC

INTRODUÇÃO
A série OGC de retificadoras cilíndricas CNC, modelos OGC-1224 e OGC-1624, destina-se ao retificado externo de eixos, rolos e componentes de moldes com precisão. Os eixos X e Z usam fusos de esferas de precisão com servomotores e a máquina dispõe de controlo CNC integrado com interface gráfica para simplificar a programação e a definição de processos.

CAPACIDADE

• Diâmetro sobre a mesa: Ø320 mm (OGC-1224) / Ø420 mm (OGC-1624)
• Distância entre centros: 600 mm
• Diâmetro máximo de retificação: Ø300 / Ø400 mm (consoante o modelo)
• Comprimento máximo de retificação: 600 mm
• Roda de esmeril: Ø405 x 50 x Ø127 mm; velocidade linear 45 m/sec

CARACTERÍSTICAS DA MÁQUINA

• Sistema de operação fácil de usar: Controlador CNC integrado com GUI gráfica permite dividir peças complexas em várias etapas de retificação através de guiamento gráfico, reduzindo a necessidade de programação G/M manual.
• Base da máquina rígida: Estrutura robusta concebida para elevada rigidez e manutenção da precisão sob carga.
• Sistema de lubrificação hidrostática: Guias da mesa e da cabeça de roda com lubrificação automática hidrostática para melhorar a suavidade e a precisão de avanço.
• Construção da cabeça da roda: Fuso da roda de esmeril em aço ligado SNCM-220 com normalização, têmpera/ revenimento, cementação e tratamento criogénico, seguido de retificação de precisão e acabamento espelhado; dureza superficial > HRC62.
• Cabeçote de trabalho e contraponto: Fuso de trabalho com rolamentos de precisão, cabeçote acionado por servo com velocidade continuamente variável; contraponto com lubrificação em banho de óleo e indicador de nível.
• Suporte de ferramenta de diamante: Suporte montado no contraponto disponível; diversas opções de dressagem adaptáveis aos requisitos da peça.

CICLO DE RETIFICAÇÃO
Os ciclos padrão de retificação e dressagem são fornecidos com ilustrações gráficas na documentação para apoiar a configuração e a repetibilidade do processo.

ACESSÓRIOS STANDARD

• Controlador CNC (Brand: Mitsubishi) x1 conjunto
• Roda de esmeril e flange x1 conjunto
• Centros de trabalho revestidos a carboneto (2 pcs/conjunto) x1 conjunto
• Suporte de dressagem diamante (montado no contraponto) x1 conjunto
• Escala linear para eixo X x1 conjunto
• Inversor da roda de esmeril x1 conjunto
• Sistema elétrico x1 conjunto
• Proteção totalmente fechada x1 conjunto
• Sistema de lubrificação x1 conjunto
• Sistema de refrigeração x1 conjunto
• Lâmpada de trabalho x1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x1 conjunto

ACESSÓRIOS OPCIONAIS

• Anexo para retificação interna (inclui fuso e inversor da roda)
• Contraponto hidráulico
• Anéis de acionamento com came
• Suportes de peça 2 pcs/conjunto
• Suporte de 2 pontos
• Suporte ajustável de 3 pontos
• Mandril de 3 castanhas ajustável
• Mandril de 4 castanhas ajustável
• Banco de balanceamento e árvore
• Balanceador automático da roda
• Roda e flange sobressalente
• Dispositivo de dressagem por rolos
• Sonda de contato
• Calibração em processo automática
• Controle de folga (proteção contra colisões)
• Separador magnético de refrigerante
• Filtro de banda
• Coletor de névoa de óleo

ESPECIFICAÇÕES (PRINCIPAIS)

• Modelos: OGC-1224, OGC-1624
• Diâmetro sobre a mesa: OGC-1224 Ø320 mm; OGC-1624 Ø420 mm
• Distância entre centros: 600 mm
• Diâmetro máximo de retificação: Ø300 / Ø400 mm
• Comprimento máximo de retificação: 600 mm
• Carga máxima entre centros: OGC-1224 100 kg; OGC-1624 150 kg
• Altura do centro (mesa até ponta): OGC-1224 160 mm; OGC-1624 210 mm
• Roda de esmeril: Ø405 x 50 x Ø127 mm; velocidade linear 45 m/sec
• Curso X: 250 mm; Curso Z: 830 mm
• Velocidades de avanço automáticas: 0.001 ~ 2000 mm/min; avanço rápido 6000 mm/min
• Motor da roda: 3.75 kW (opcional 5.5 kW)
• Servo do cabeçote: 0.85 kW (opcional 1.3 kW)
• Dimensões da máquina: 3420 x 2730 x 2415 mm
• Peso líquido: OGC-1224 3600 kg; OGC-1624 3800 kg
• Nota: Especificações sujeitas a alteração sem aviso prévio.
