Centro de retífica cilíndrico OGC series

para peças a usinarhorizontalCNC

INTRODUÇÃO

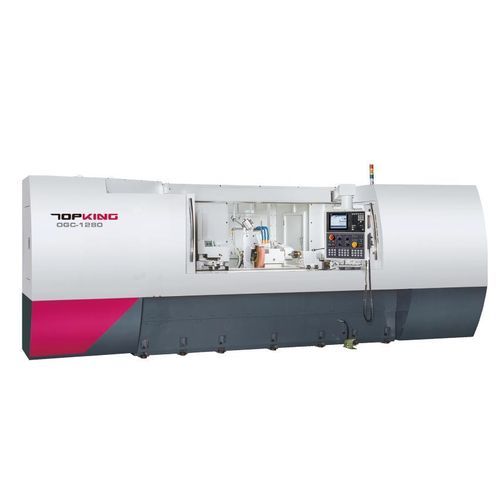

A retificadora cilíndrica CNC TOPKING — série OGC foi concebida para retificação cilíndrica externa de alta precisão. Os eixos X e Z são acionados por fusos de esferas de precisão e servomotores. A máquina integra um sistema CNC com interface gráfica de fácil utilização para configuração e operação simplificadas.

CAPACIDADE
Diâmetro livre sobre a mesa: Ø320 / Ø420 mm
Distância entre centros: 2000 mm
Diâmetro máximo de retificação: Ø300 / Ø400 mm
Comprimento máximo de retificação: 2000 mm
Roda de retificação: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO INTUITIVO
O controlador CNC incorporado com GUI orienta graficamente o operador para dividir componentes em processos de retificação e dressagem. Não são necessários códigos G/M manuais, facilitando a instalação.

BASE DA MÁQUINA RÍGIDA
A estrutura privilegia rigidez para melhorar a estabilidade durante a retificação e manter a precisão geométrica.

SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA
As guias da mesa e do cabeçote de roda são lubrificadas por um sistema hidroestático automático para maior suavidade e precisão de avanço.

CONSTRUÇÃO DO CABEÇOTE DA RODA
O fuso da roda de retificação é fabricado em aço liga SNCM-220 com tratamentos térmicos e criogênicos, seguido de retífica e polimento de precisão até > HRC62 para reduzir deformações e desgaste.

MANDRIL E PONTEIRA
O fuso de trabalho utiliza rolamentos de precisão; o cabeçote é acionado por servomotor com variação contínua de velocidade. A ponteira tem lubrificação por banho de óleo, indicador de nível e movimento manual do centro (curso 25 mm).

PORTA-FERRAMENTA DIAMANTE
Porta-dressador montado na ponteira com várias opções de dressagem adaptáveis à peça.

CICLO DE RETIFICAÇÃO
São fornecidas sequências gráficas de retificação e dressagem para orientação do processo e repetibilidade.

ESPECIFICAÇÕES

• Série: OGC series
• Modelos: OGC-1280, OGC-1680
• Distância entre centros: 2000 mm
• Diâmetro máx. de retificação: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• Comprimento máx. de retificação: 2000 mm
• Roda de retificação: Ø405 x 50 x Ø127 mm, velocidade linear 45 m/sec
• Curso eixo X: 250 mm; curso eixo Z: 2540 mm
• Potência fuso roda: 3.75 kW (opção 5.5 kW)
• Dimensões da máquina: 7700 x 2470 x 2306 mm
• Peso líquido aprox.: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

ACESSÓRIOS - ACESSÓRIOS STANDARD

• Controlador CNC (Marca: Mitsubishi) x 1 set
• Roda de retificação e flange x 1 set
• Pontas de metal duro (2 pcs/set) x 1 set
• Porta-ferramenta diamante (montado na ponteira) x 1 set
• Escala linear para eixo X x 1 set
• Inversor da roda de retificação x 1 set
• Sistema elétrico x 1 set
• Proteção anti-respingos totalmente fechada x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Lâmpada de trabalho x 1 set
• Ferramentas (palmilha de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS - ACESSÓRIOS OPCIONAIS

• Kit de retificação interna (incl. um fuso e inversor para roda)
• Ponteira hidráulica
• Garras de transmissão com trava por came
• Suporte de peça 2 pcs/set
• Suporte fixo 2 pontos
• Suporte regulável 3 pontos
• Mandril scroll 3 castanhas ajustável
• Mandril scroll 4 castanhas ajustável
• Suporte e eixo para balanceamento de roda
• Balanceador automático de roda
• Roda de retificação e flange sobressalente
• Dispositivo de dressagem por rolo
• Sonda de contato
• Medidor automático em processo
• Controle de folga
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo
