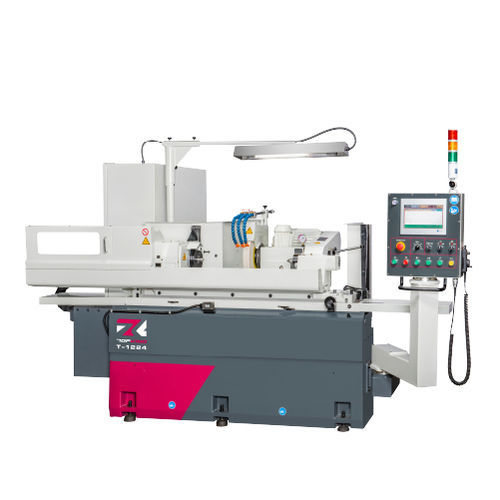

Retífica cilíndrica T series

para peças a usinarhorizontalCN

INTRODUÇÃO
A série T de retificadoras cilíndricas TOPKING é adequada para retificação por degraus (peças com vários diâmetros). Eixos X e Z acionados por servomotores NC com fusos de esferas, simplificando a programação face aos sistemas CNC tradicionais. Sistema de controlo de alto desempenho com interface gráfica que fornece um ambiente de operação intuitivo.

CAPACIDADE

• Passagem sobre mesa: Ø320 mm (T-1224) / Ø420 mm (T-1624)
• Distância entre centros: 600 mm
• Diâmetro máximo de retificação: Ø300 mm (T-1224) / Ø400 mm (T-1624)
• Tamanho da roda de esmeril: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA
INTERFACE GRÁFICA DE ALTO DESEMPENHO

• Interface de diálogo gráfico para programação e operação simplificadas e seguras.
• As definições de programação numérica podem executar automaticamente ciclos de retificação, ciclos de dressagem e compensações.
• Memória com uma tecla para origem mecânica, coordenadas de retificação, dressagem e compensação.
• Múltiplos métodos de retificação e dressagem selecionáveis conforme a peça.

BASE DA MÁQUINA RÍGIDA
Estrutura reforçada com bancada mais espessa e guia 1V-1 plana; sistema de lubrificação concebido no princípio da pressão estática para maior precisão e estabilidade.

SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA
Lubrificação hidroestática automática avançada nas superfícies de deslize da mesa e do cabeçote da roda para melhorar desempenho de lubrificação, suavidade de avanço e precisão de alimentação.

CONSTRUÇÃO DO CABEÇOTE
Spindle da roda de esmeril em aço de liga SNCM-220 com normalização, têmpera, revenimento, cementação e tratamento criogénico, seguido de retificação de precisão e acabamento espelho; dureza superficial acima de HRC62 para durabilidade e precisão.

SPINDLE DE TRABALHO E CONTRAPUNTA

• Spindle de trabalho com rolamentos de precisão para estabilidade.
• Cabeçote de trabalho acionado por servo com variação contínua de velocidade.
• Spindle de trabalho do tipo fixo para maior precisão e estabilidade.
• Contrapunta com lubrificação por banho de óleo e visor de nível para manter precisão.

PORTA-FERRAMENTA DE DIAMANTE
Porta-ferramenta de diamante montado na contrapunta; vários dispositivos de dressagem disponíveis conforme a necessidade das peças.

ESPECIFICAÇÃO
Capacidade | T-1224 | T-1624
Passagem sobre mesa | Ø320 mm | Ø420 mm
Distância entre centros | 600 mm | 600 mm
Diâmetro máx. de retificação | Ø300 mm | Ø400 mm
Comprimento máx. de retificação | 600 mm | 600 mm
Carga máx. entre centros | 100 kg | 150 kg
Altura do centro (mesa ao ponto) | 160 mm | 210 mm

Roda de esmeril | Dimensão (Ø ext x Larg x Ø int) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidade linear | 33 m/sec | 33 m/sec

Mesa giratória | Ângulo de oscilação | -2° ~ +10° | -2° ~ +10°

Cabeçote de trabalho | Ângulo de oscilação | -30° ~ +90° | -30° ~ +90°
Taper do centro | MT No. 4 | MT No. 4
Velocidade do spindle | 10 ~ 300 rpm | 10 ~ 300 rpm
Load máx. do spindle (com porta-ferramenta) | 35 kg (comp. máx.:150 mm) | 35 kg (comp. máx.:150 mm)

Contrapunta | Taper do centro | MT No. 4 | MT No. 4
Movimento do centro | Manual | Manual
Curso da contrapunta | 25 mm | 25 mm

Eixo X | Curso máx. | 250 mm | 250 mm
Velocidade rápida | 6000 mm/min | 6000 mm/min
Velocidade de alimentação automática | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuração mínima | 0.001 mm | 0.001 mm

Eixo Z | Curso máx. | 830 mm | 830 mm
Velocidade rápida | 6000 mm/min | 6000 mm/min
Velocidade de alimentação automática | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuração mínima | 0.001 mm | 0.001 mm

Motores | Spindle da roda | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor spindle de trabalho (servo) | 0.85 kW (servo) | 1.3 kW (servo)
Avanço X wheelhead (servo) | 1.5 kW | 1.5 kW
Avanço mesa Z (servo) | 1.5 kW | 1.5 kW
Bomba óleo lubrificação | 0.075 kW | 0.075 kW
Bomba óleo lubrificação spindle roda | 0.18 kW | 0.18 kW
Bomba de refrigeração | 0.18 kW | 0.18 kW

Capacidades de tanques | Tanque óleo lubrificação spindle roda | 18 L | 18 L
Tanque óleo lubrificação | 15 L | 15 L

Máquina | Dimensões (C x L x A) | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
Peso líquido | 2600 kg | 2800 kg
Altura do centro (piso ao ponto) | 1095 mm | 1145 mm

Especificações e dimensões sujeitas a alteração sem aviso prévio.

ACESSÓRIOS STANDARD

• Roda de esmeril e flange x 1 conjunto
• Pontos revestidos de metal duro (2 pcs/conjunto) x 1 conjunto
• Porta-ferramenta de diamante (montado na contrapunta) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Anexo para retificação interna (incl. uma spindle e inversor G.W.)
• Contrapunta hidráulica
• Acoplamento tipo came
• Suportes de trabalho 2 pcs/conjunto
• Suporte de 2 pontos
• Suporte de 3 pontos
• Mandril de 3 garras
• Mandril de 4 garras
• Roda de esmeril sobressalente e flange
• Dispositivo de dressagem por rolo de diamante (conexão por flange)
• Banco de balanceamento e eixo
• Balanceador automático de roda
• Sensor de toque
• Medidor automático em processo
• Protetor semi-fechado
• Protetor totalmente fechado
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
Vídeo de demonstração disponível cobrindo configuração com um toque, operações multi-etapa e medição por sonda (título do vídeo inclui a série T).

CARACTERÍSTICAS / DESTAQUES TÉCNICOS

• Retificadora cilíndrica NC de 2 eixos para peças com múltiplos diâmetros (série T).
• Interface gráfica de diálogo e programação numérica com execução automática dos ciclos de retificação e dressagem.
• Eixos X/Z acionados por fusos de esferas e servomotores com incremento mínimo de 0,001 mm.
• Roda de esmeril Ø405 x 50 x Ø127 mm, velocidade linear 33 m/sec.
• Curso X 250 mm, curso Z 830 mm; avanço rápido 6000 mm/min.
• Motor principal 3,75 kW (opcional 5,5 kW); motor servo do cabeçote varia conforme o modelo.
• Sistema de lubrificação hidroestática e construção reforçada para melhorar precisão e estabilidade.
• Opções diversas de dressagem, medição e fixação, adequadas à produção industrial ou usinagem de alta precisão.
