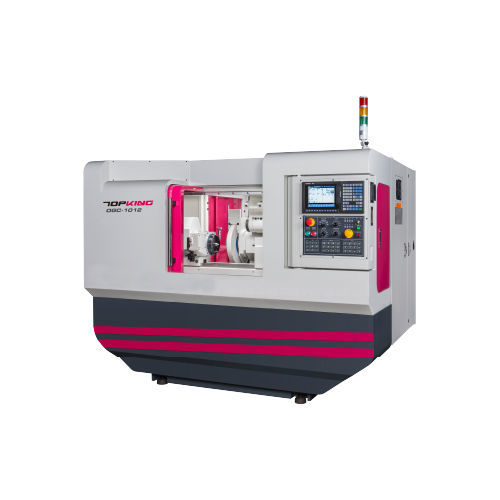

Retífica cilíndrica OGC-1012

para peças a usinarhorizontalCNC

Introdução
A OGC-1012 é uma retificadora cilíndrica CNC para retificação externa de eixos e componentes cilíndricos com requisitos de precisão. Os eixos X e Z são acionados por fusos de esferas de precisão com servomotores. Equipamento com sistema CNC integrado e interface gráfica (GUI) que simplifica a programação de processos e o dressamento da roda.

| CAPACIDADE

• Diâmetro sobre a mesa: Ø270 mm
• Distância entre centros: 300 mm
• Diâmetro máximo de retificação: Ø250 mm
• Comprimento máximo de retificação: 300 mm
• Dimensões da roda de retificação: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA

• SISTEMA DE OPERAÇÃO INTUITIVO: Controle CNC integrado com GUI para edição gráfica de processos de retificação e dressagem sem necessidade de programação G/M complexa.
• BASE RÍGIDA: Estrutura reforçada projetada para melhorar rigidez e estabilidade durante a retificação.
• SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA: Lubrificação automática hidroestática nas guias do prato e do cabeçote de roda para avanços suaves e precisão constante.
• CONSTRUÇÃO DO CABEÇOTE DE RODA: Fuso de roda em aço de liga SNCM-220 com tratamentos térmicos e retificação de precisão; dureza superficial acima de HRC62 para estabilidade e resistência ao desgaste.
• MANDRILHA E CENTRO MÓVEL: Rolamentos de precisão e cabeçote acionado por servomotor com velocidade contínua; fuso fixo para maior precisão; contraponto com lubrificação por banho de óleo e visor de nível.
• SUVENIR DE FERRAMENTA DIAMANTE (montagem deslizante): Dispositivo de dressagem montado no deslizante do eixo Z para reduzir erros de dressagens repetidas; várias opções disponíveis.

CICLO DE RETIFICAÇÃO
O sistema fornece diagramas de ciclo de retificação e dressagem da roda no CNC para orientação do processo e repetibilidade.

ESPECIFICAÇÃO
Capacidade:
Diâmetro sobre a mesa: Ø270 mm
Distância entre centros: 300 mm
Diâmetro máximo de retificação: Ø250 mm
Comprimento máximo de retificação: 300 mm
Carga máxima entre centros: 60 kg
Altura do centro (da mesa até a ponta): 135 mm

Roda de retificação:
Tamanho (Ø ext. x Largura x Ø int.): Ø355 x 38~50 x Ø127 mm
Velocidade linear: 45 m/sec

Placa giratória:
Ângulo de inclinação: 0° ~ 12°

Cabeçote de trabalho:
Ângulo de inclinação: -30° ~ +90°
Conicidade do centro: MT No. 3 (opt.: MT No. 4)
Velocidade do fuso: 10 ~ 300 rpm
Carga máxima do fuso (suporte de ferramenta incluído): 15 kg (Comp. máx.: 150 mm)

Contraponto:
Conicidade do centro: MT No. 3 (opt.: MT No. 4)
Movimento do centro: Manual
Curso do contraponto: 25 mm

Curso do eixo X:
Curso máx.: 220 mm
Velocidade rápida: 6000 mm/min
Velocidade de alimentação automática: 0,001 ~ 2000 mm/min
Ajuste mínimo de alimentação: 0,001 mm

Curso do eixo Z:
Curso máx.: 560 mm
Velocidade rápida: 6000 mm/min
Velocidade de alimentação automática: 0,001 ~ 2000 mm/min
Ajuste mínimo de alimentação: 0,001 mm

Motores de acionamento:
Fuso da roda: 3,75 kW (5,5 kW opc.)
Motor do fuso de trabalho (servo): 0,85 kW
Avanço eixo X do cabeçote (servo): 1,0 kW
Avanço eixo Z da mesa (servo): 1,5 kW
Bomba de óleo lubrificante do fuso: 0,18 kW
Bomba de óleo lubrificante: 0,075 kW
Bomba de refrigeração: 0,18 kW

Capacidades dos tanques:
Tanque de óleo do fuso: 14 L
Tanque de lubrificação: 15 L

Máquina:
Dimensões (C x L x A): 2200 x 1860 x 2140 mm
Peso líquido: 2600 kg
Altura do centro (do chão até a ponta): 1057 mm

ACESSÓRIOS
ACESSÓRIOS PADRÃO

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Roda de retificação e flange x 1 set
• Pontas de metal duro (2 pcs/set) x 1 set
• Porta-ferramenta diamante (montagem deslizante) x 1 set
• Escala linear para eixo X x 1 set
• Inversor para roda x 1 set
• Sistema elétrico x 1 set
• Proteção totalmente fechada x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Lâmpada de trabalho x 1 set
• Ferramentas (almofadas de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Conjunto de retificação interna (incl. um fuso e inversor de roda)
• Contraponto hidráulico
• Dentes de acionamento com trava por came
• Suporte de peça 2 pcs/set
• Suporte de 2 pontos
• Suporte de 3 pontos ajustável
• Mandril scroll 3 castanhas ajustável
• Mandril scroll 4 castanhas ajustável
• Banco de balanceamento e eixo
• Balanceador automático de roda
• Roda e flange sobressalentes
• Dispositivo de dressagem por rolo
• Indicador por contato
• Medidor automático em processo
• Controle de folga
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

Características / especificações técnicas

• Modelo: OGC-1012
• Diâmetro sobre a mesa: Ø270 mm
• Distância entre centros / Comprimento max.: 300 mm
• Diâmetro max. de retificação: Ø250 mm
• Dimensão da roda: Ø355 x 38~50 x Ø127 mm
• Carga máxima entre centros: 60 kg
• Curso eixo X: 220 mm / Curso eixo Z: 560 mm
• Potência do fuso da roda: 3,75 kW (opção 5,5 kW)
• Dimensões da máquina (C x L x A): 2200 x 1860 x 2140 mm
• Peso líquido: 2600 kg
