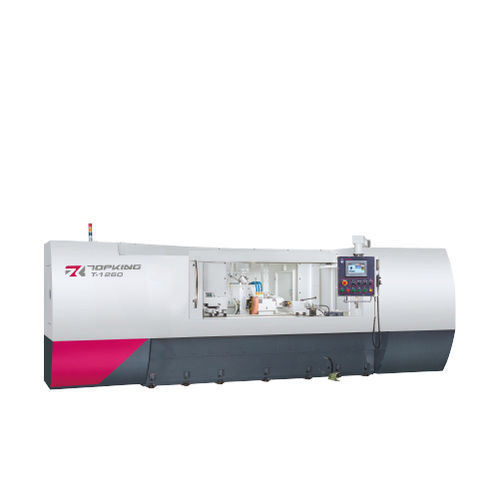

Retífica cilíndrica T series

para peças a usinarhorizontalCN

INTRODUÇÃO
A retificadora cilíndrica TOPKING série T é concebida para retificação por etapas e multi-etapas de peças cilíndricas. Os eixos X e Z são acionados por servomotores NC com fusos de esferas. A série T integra um sistema de controlo gráfico de alto desempenho que simplifica a programação e permite a execução automática de ciclos de retificação e dressagem, correções e memorização de coordenadas (origem mecânica, retificação, dressagem, compensação).

CAPACIDADE
Abertura sobre a mesa: Ø320 / Ø420 mm
Distância entre centros: 1500 mm
Diâmetro máx. de retificação: Ø300 / Ø400 mm
Roda de retificação: Ø405 x 50 x Ø127 mm

CARATERÍSTICA DA MÁQUINA — INTERFACE GRÁFICA DE ALTO DESEMPENHO
■ A interface gráfica de diálogo fornece um ambiente operativo intuitivo. A programação numérica automatiza ciclos de retificação e dressagem, correções e outros comandos. Memorização de coordenadas com uma tecla para origem mecânica, retificação, dressagem e compensação. Diversos métodos de retificação e dressagem selecionáveis conforme requisitos da peça.

CARATERÍSTICA DA MÁQUINA — BASE RÍGIDA
■ Projeto estrutural reforçado com assento de deslizamento mais espesso, estrutura de guia 1V 1 plana e sistema de lubrificação baseado no princípio de pressão estática para garantir precisão e estabilidade durante a retificação.

CARATERÍSTICA DA MÁQUINA — SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA
■ As guias da mesa e do cabeçote são lubrificadas por um sistema automático hidroestático que melhora a lubrificação, a suavidade da retificação e a precisão de avanço.

CARATERÍSTICA DA MÁQUINA — CONSTRUÇÃO DO CABEÇOTE
■ O fuso G.W. é fabricado em aço ligado SNCM-220 com tratamentos térmicos múltiplos, rectificado com precisão e acabamento espelhado; dureza superficial acima de HRC62 para assegurar precisão a longo prazo e resistência ao desgaste.

CARATERÍSTICA DA MÁQUINA — EIXO DE TRABALHO E MORDAÇA
■ O fuso de trabalho utiliza rolamentos de precisão e é movido por um servomotor de velocidade variável. O fuso de tipo fixo melhora a precisão. A mordaça (contra-punta) utiliza lubrificação por banho de óleo e inclui indicador de óleo para monitorização.

CARATERÍSTICA DA MÁQUINA — SUPORTE DE FERRAMENTA DE DIAMANTE
■ Suporte de ferramenta de diamante montado na mordaça incluído. Estão disponíveis diversos dispositivos de dressagem para satisfazer os requisitos dos componentes.

ESPECIFICAÇÃO
Capacity | T-1260 | T-1660
Abertura sobre a mesa | Ø320 mm | Ø420 mm
Distância entre centros | 1500 mm | 1500 mm
Diâmetro máx. de retificação | Ø300 mm | Ø400 mm
Comprimento máx. de retificação | 1500 mm | 1500 mm
Carga máx. suportada entre centros | 100 kg | 150 kg
Altura do centro (da mesa à ponta) | 160 mm | 210 mm

Roda de retificação (O.D. x largura x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidade linear | 33 m/sec | 33 m/sec

Mesa (ângulo de inclinação) | -3° ~ +8° | -3° ~ +8°
Cabeçote (ângulo de inclinação) | -30° ~ +90° | -30° ~ +90°
Cono de centragem | MT. No. 4 | MT. No. 4
Rotação do fuso | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máxima do fuso (suporte de ferramenta incluído) | 35 kg (compr. máx.:150 mm) | 35 kg (compr. máx.:150 mm)

Mordaça (Cono) | MT. No. 4 | MT. No. 4
Movimento do centro da mordaça | Manual | Manual
Curso da mordaça | 25 mm | 25 mm

Curso eixo X (máx.) | 250 mm | 250 mm
Velocidade avanço rápido X | 6000 mm/Min | 6000 mm/Min
Velocidade alimentação automática X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Registo mínimo alimentação X | 0.001 mm | 0.001 mm

Curso eixo Z (máx.) | 1265 mm | 1265 mm
Velocidade avanço rápido Z | 6000 mm/Min | 6000 mm/Min
Velocidade alimentação automática Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Registo mínimo alimentação Z | 0.001 mm | 0.001 mm

Motores de accionamento (fuso da roda) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor fuso de trabalho (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Avanço cabeçote X (servo) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Avanço mesa Z (servo) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Bomba óleo lubrificação | 0.37 kW | 0.37 kW
Bomba óleo fuso da roda | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacidades de tanque (óleo fuso da roda) | 18 L | 18 L
Tanque óleo lubrificação | 22 L | 22 L

Dimensões máquina (C x L x A) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Peso líquido | 4100 kg | 4300 kg
Altura do centro (do chão até a ponta) | 1095 mm | 1145 mm

ACESSÓRIOS STANDARD

• Roda de retificação e flange x 1 set
• Pontas de trabalho com pastilha de carboneto (2 pcs/set) x 1 set
• Suporte de ferramenta de diamante (montado na mordaça) x 1 set
• Sistema elétrico x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Luz de trabalho x 1 set
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Acessório de retificação interna (incl. um fuso e inversor G.W.)
• Mordaça hidráulica
• Dog de acionamento tipo travamento por came
• Suportes de trabalho 2 pcs/set
• Suporte fixo 2 pontos
• Suporte fixo 3 pontos
• Mandril 3-penas
• Mandril 4-penas
• Roda de retificação e flange sobressalente
• Dispositivo de dressagem por rolo diamante (ligação ao cabeçote por flange)
• Suporte de balanceamento & eixo
• Balanceador automático de roda
• Sonda de contacto
• Jauge automática em processo
• Proteção semi-splash
• Proteção totalmente fechada
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
Vídeo integrado disponível demonstrando retificação multi-etapa com configuração única e sonda para a série T.

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Série: T series (2NC series)
• Modelos: T-1260, T-1660
• Distância entre centros: 1500 mm
• Abertura sobre a mesa: T-1260 Ø320 mm; T-1660 Ø420 mm
• Diâmetro máx. de retificação: T-1260 Ø300 mm; T-1660 Ø400 mm
• Tamanho da roda: Ø405 x 50 x Ø127 mm
• Curso eixo X: 250 mm; Curso eixo Z: 1265 mm
• Velocidade de avanço rápido: 6000 mm/min (X e Z)
• Velocidade de alimentação automática: 0.001 ~ 2000 mm/min
• Motor fuso da roda: 3.75 kW (opção 5.5 kW)
• Motor fuso de trabalho: 1.8 kW (AC servo)
• Motor avanço mesa Z: 3.5 kW (AC servo)
• Dimensões máquina (C x L x A): 6178 x 2910 x 2310 mm
• Peso líquido: T-1260 4100 kg; T-1660 4300 kg
