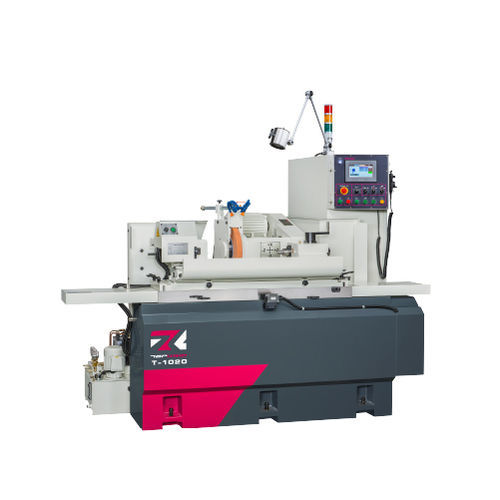

Retífica cilíndrica T -1020

para peças a usinarhorizontalCN

INTRODUÇÃO
A T-1020 é uma retificadora cilíndrica CNC de entrada que oferece uma ampla faixa de trabalho: passagem sobre a mesa máxima de Ø270 mm e distância entre centros de 500 mm. Projetada para eixos multi‑degrau de tamanho pequeno a médio, suporta diâmetros de retificação de até Ø250 mm. Os eixos X e Z são acionados por servomotores e a máquina possui uma interface gráfica intuitiva com programação numérica conversacional para facilitar a operação. Combinada com uma estrutura rígida e um sistema de lubrificação hidrostática automático, a T-1020 proporciona alimentação estável e precisão constante ao nível de micrões.

| CAPACIDADE
Passagem sobre mesa: Ø270 mm
Distância entre centros: 500 mm
Diâm. máximo de retificação: Ø250 mm
Rebolo: Ø355 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA
INTERFACE GRÁFICA DE ALTO DESEMPENHO

• Interface de diálogo gráfica mais recente que proporciona um ambiente de operação conveniente, simples e seguro.
• A programação numérica conversacional pode executar automaticamente ciclos de retificação, ciclos de dressagem, compensação e outros comandos.
• Memorização por uma tecla das coordenadas de origem mecânica, retificação, dressagem e compensação.
• Vários métodos de retificação e dressagem selecionáveis conforme os requisitos da peça.

BASE DA MÁQUINA RÍGIDA

• Rigidez estrutural reforçada com assento deslizante mais espesso e estrutura de guia plana 1V1.
• Sistema de lubrificação projetado pelo princípio da pressão estática para fornecer melhor precisão e estabilidade.

SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA

• As guias da mesa e da cabeça de rebolo são lubrificadas por um avançado sistema automático de lubrificação hidrostática para melhorar a suavidade e a precisão da taxa de avanço.

CONSTRUÇÃO DO REBOLO

• Haste do rebolo (G.W.) em aço de liga SNCM-220 tratada por normalização, têmpera e revenimento, cementação e tratamento criogênico, seguida de retificação de precisão e acabamento espelho; dureza superficial acima de HRC62 para precisão a longo prazo e resistência ao desgaste.

CABEÇOTE E PONTA MÓVEL

• A árvore de trabalho utiliza rolamentos de precisão para estabilidade.
• O cabeçote é acionado por um servomotor com velocidade continuamente variável.
• A árvore fixa melhora a precisão e a estabilidade.
• A ponta móvel utiliza lubrificação por banho de óleo e inclui um indicador de óleo para monitoramento.

SUPORTE DE FERRAMENTA DIAMANTADA

• Dispositivo de dressagem fixado ao deslizamento do eixo Z para minimizar erros de calibração da posição de dressagem.
• Vários dispositivos de dressagem disponíveis para atender aos requisitos das peças.

ACESSÓRIOS
ACESSÓRIOS PADRÃO

• Rebolo e flange x 1 conjunto
• Centros de trabalho com pastilha de carboneto (2 pcs/conjunto) x 1 conjunto
• Suporte de ferramenta diamante (tipo montado em trilho) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Anexo de retificação interna (incl. um fuso e inversor de rebolo)
• Ponta móvel hidráulica
• Dog de acionamento tipo travamento por came
• Suportes de trabalho 2 pcs/conjunto
• Suporte de 2 pontos
• Suporte de 3 pontos
• Mandril de 3 garras
• Mandril de 4 garras
• Rebolo e flange sobressalentes
• Dispositivo de dressagem por rolo diamantado (conexão com o cabeçote por flange)
• Suporte e eixo para balanceamento de rebolo
• Balanceador automático de rebolo
• Sonda de toque
• Jauge automático em processo
• Proteção semi-aberta
• Proteção totalmente fechada
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Passagem sobre mesa: Ø270 mm
• Distância entre centros: 500 mm
• Diâm. máx. de retificação: Ø250 mm
• Comprimento máx. de retificação: 500 mm
• Carga máx. entre centros: 60 kg
• Altura do centro (da mesa até a ponta): 135 mm
• Tamanho do rebolo (Ø ext. x largura x Ø int.): Ø355 x 38~50 x Ø127 mm
• Velocidade linear: 33 m/sec
• Ângulo de inclinação da mesa: 0° ~ +12°
• Ângulo de inclinação do cabeçote: -30° ~ +90°
• Conicidade do centro (cabeçote / ponta móvel): MT. No. 3 (opt.: MT. No. 4)
• Velocidade do fuso: 10 ~ 300 rpm
• Carga máx. do fuso (porta-ferramenta incluído): 15 kgs (Comprimento máx.: 150 mm)
• Movimento do centro da ponta móvel: Tipo manual
• Curso da ponta móvel: 25 mm
• Curso máx. eixo X: 220 mm
• Velocidade de avanço rápido eixo X: 6000 mm/Min
• Velocidade de avanço auto. eixo X: 0.001 ~ 2000 mm/Min
• Configuração mín. avanço eixo X: 0.001 mm
• Curso máx. eixo Z: 760 mm
• Velocidade de avanço rápido eixo Z: 6000 mm/Min
• Velocidade de avanço auto. eixo Z: 0.001 ~ 2000 mm/Min
• Configuração mín. avanço eixo Z: 0.001 mm
• Motores de acionamento: Fuso da roda 3.75 kW; Fuso do cabeçote 0.85 kW (AC servo); Avanço cabeçote eixo X 1.0 kW (AC servo); Avanço mesa eixo Z 1.5 kW (AC servo)
• Bomba de óleo lubrificação: 0.075 kW
• Bomba de óleo lubrificação fuso da roda: 0.18 kW
• Bomba de refrigeração: 0.18 kW
• Tanque óleo lubrificação fuso da roda: 14 L
• Tanque óleo lubrificação: 15 L
• Dimensões máquina (C x L x A): 2770 x 1630 x 2112 mm
• Peso líquido: 3000 kg
• Altura do centro (do chão até a ponta): 1057 mm
