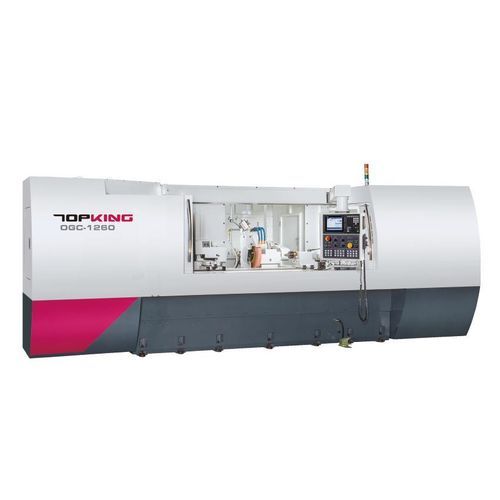

Retífica cilíndrica OGC series

para peças a usinarhorizontalCNC

INTRODUÇÃO
A série OGC de retificadoras cilíndricas TOPKING foi desenvolvida para retificação cilíndrica externa e interna de precisão com interface gráfica CNC. Os eixos X e Z são acionados por fusos de esferas de precisão e servomotores. O controle CNC integrado com GUI simplifica a configuração do processo e reduz a complexidade da programação.

CAPACIDADE
Diâmetro sobre a mesa: Ø320 / Ø420 mm
Distância entre centros: 1500 mm
Diâmetro máximo de retificação: Ø300 / Ø400 mm
Comprimento máximo de retificação: 1500 mm
Roda de retificação: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA

• SISTEMA DE OPERAÇÃO INTUITIVO : CNC integrado com GUI que orienta o operador a dividir peças complexas em operações sequenciais de retificação; edição de processo e dressagem numérica sem necessidade de programação G/M manual.
• BASE DA MÁQUINA RÍGIDA : Projeto estrutural reforçado que aumenta a rigidez em relação a conceitos leves.
• SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA : Guias da mesa e do cabeçote de roda lubrificadas por sistema hidroestático automático para movimentos mais suaves e maior precisão de avanço.
• CONSTRUÇÃO DO CABEÇOTE DE RODA : Fuso G.W. em aço liga SNCM-220 com tratamentos (normalização, têmpera, cementação e criogenia), seguido de retificação de precisão e acabamento espelhado; dureza superficial ≥ HRC62° para minimizar deformação e desgaste.
• MANDRIL E CÔNICO : Rolamentos de precisão no fuso de trabalho; cabeçote acionado por servomotor com velocidade infinitamente variável; fuso fixo para estabilidade; contraponto com lubrificação em banho de óleo e visor de nível de óleo.
• SUPORTE DE FERRAMENTA DIAMANTE : Suporte diamantado montado no contraponto disponível; compatível com diversos dispositivos de dressagem conforme a necessidade da peça.

CICLO DE RETIFICAÇÃO
Diagramas representativos de ciclo de retificação e dressagem são fornecidos para referência no planejamento do processo.

ACESSÓRIOS PADRÃO

• Controlador CNC (Mitsubishi) x 1 conjunto
• Roda de retificação e flange x 1 conjunto
• Pontos de trabalho com pastilha de carboneto (2 pcs/conjunto) x 1 conjunto
• Suporte de ferramenta diamante (montado no contraponto) x 1 conjunto
• Escala linear para eixo X x 1 conjunto
• Inversor para roda de retificação x 1 conjunto
• Sistema elétrico x 1 conjunto
• Protetor de respingos totalmente fechado x 1
• Sistema de lubrificação x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1
• Ferramentas (calços de nivelamento) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Conjunto para retificação interna (incl. um fuso e inversor G.W.)
• Contraponto hidráulico
• Garras de acionamento com trava por came
• Suporte de peça 2 pcs/conjunto
• Suporte fixo de 2 pontos
• Suporte regulável de 3 pontos
• Mandril scroll 3-grampos ajustável
• Mandril scroll 4-grampos ajustável
• Suporte e eixo para balanceamento de roda
• Balanceador automático de roda
• Roda de reposição e flange
• Dispositivo de dressagem por rolos
• Sonda de contato
• Medição automática em processo
• Controle de folga
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa oleosa

ESPECIFICAÇÕES TÉCNICAS

• Diâmetro sobre a mesa: Ø320 mm / Ø420 mm
• Distância entre centros: 1500 mm
• Diâmetro máximo de retificação: Ø300 mm / Ø400 mm
• Comprimento máximo de retificação: 1500 mm
• Carga máxima entre centros: 100 kg / 150 kg
• Altura do centro (mesa → ponta): 160 mm / 210 mm
• Tamanho da roda (Ø ext. x largura x Ø int.): Ø405 x 50 x Ø127 mm
• Velocidade linear da roda: 45 m/sec
• Ângulo de inclinação da mesa: -3° ~ +8°
• Ângulo de inclinação do cabeçote: -30° ~ +90°
• Conicidade do cabeçote: MT Nº 4
• Velocidade do fuso: 10 ~ 300 rpm
• Carga máxima do fuso (suporte de ferramenta incluído): 35 kg (comp. máx.: 150 mm)
• Conicidade da contraponta: MT Nº 4
• Movimento da contraponta: manual
• Curso da contraponta: 25 mm
• Curso eixo X (max.): 250 mm
• Velocidade RÁPIDA eixo X: 6000 mm/min
• Velocidade auto alimentação eixo X: 0.001 ~ 2000 mm/min
• Regulagem min. alimentação eixo X: 0.001 mm
• Curso eixo Z (max.): 1805 mm
• Velocidade RÁPIDA eixo Z: 6000 mm/min
• Velocidade auto alimentação eixo Z: 0.001 ~ 2000 mm/min
• Regulagem min. alimentação eixo Z: 0.001 mm
• Motores - Fuso da roda: 3.75 kW (5.5 kW)
• Motor - Fuso do cabeçote (servo): 1.8 kW (servo AC)
• Motor - Avanço cabeçote X (servo): 1.5 kW (servo AC)
• Motor - Avanço mesa Z (servo): 3.5 kW (servo AC)
• Bomba lubrificação fuso: 0.18 kW
• Bomba óleo lubrificação: 0.37 kW
• Bomba refrigerante: 0.18 kW
• Tanque óleo fuso: 18 L
• Tanque óleo lubrificação: 22 L
• Dimensões máquina: 6100 x 2470 x 2306 mm
• Peso líquido: 4800 kg / 5000 kg
• Altura do centro (chão → ponta): 1095 mm / 1145 mm
• Observação: * Especificações e dimensões sujeitas a alteração sem aviso prévio.
