Retífica cilíndrica T series

para peças a usinarhorizontalCN

INTRODUÇÃO

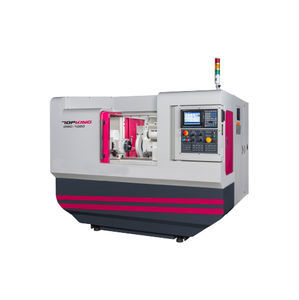

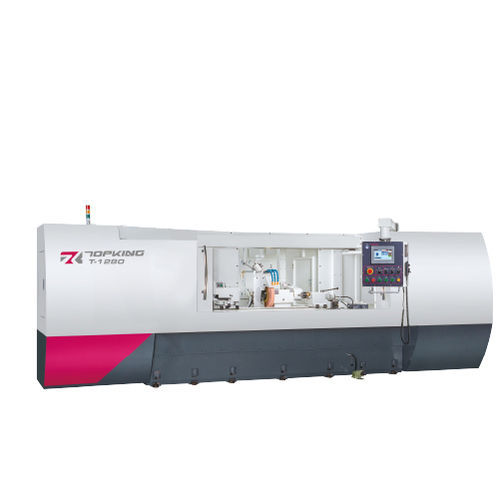

Projetadas para eixos longos e componentes pesados até 2000 mm entre centros, as T-1280 e T-1680 são retificadoras cilíndricas entre centros que priorizam suporte e estabilidade. Passagem sobre a mesa: Ø320 mm (T-1280) ou Ø420 mm (T-1680). Carga máxima entre centros: 100 kg (T-1280) e 150 kg (T-1680). A interface gráfica por toque intuitiva permite configurar ciclos de retificação e dressagem sem programação em G-code. A rigidez reforçada da base e o sistema de lubrificação hidrostática integrado minimizam vibrações em usinagens de eixo longo, permitindo precisão em nível micrométrico em grandes distâncias.

CAPACIDADE
Passagem sobre mesa: Ø320 / Ø420 mm
Distância entre centros: 2000 mm
Diâmetro máximo de retificação: Ø300 / Ø400 mm
Tamanho da rebolo: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA

• Interface gráfica: GUI touchscreen para programação numérica, execução automática de ciclos de retificação e dressagem, memorização de coordenadas e múltiplos métodos de trabalho.
• Base rígida: Projeto estrutural mais robusto com assento deslizante reforçado e guia 1V+1 plana para maior rigidez e estabilidade.
• Lubrificação hidrostática: Sistema automático de lubrificação hidrostática nas guias da mesa e do cabeçote de rebolo para melhorar a fluidez do avanço e a precisão de usinagem.
• Construção do cabeçote de rebolo: Fuso G.W. em aço de liga SNCM-220 com tratamentos térmicos e retificação de precisão; dureza superficial superior a HRC62°.
• Cabeçote e contraponta: Rolamentos de precisão, cabeçote servo com velocidade variável contínua, fuso de trabalho tipo fixo e contraponta com lubrificação por banho de óleo e indicador de nível.
• Suporte de ferramenta diamantada: Suporte diamantado montado na contraponta; dispositivos de dressagem diversos disponíveis conforme a peça.
• Marca: Recursos de controle e engenharia TOPKING integrados.

ESPECIFICAÇÃO
Capacidade | T-1280 | T-1680
Passagem sobre mesa | Ø320 mm | Ø420 mm
Distância entre centros | 2000 mm | 2000 mm
Diâmetro máximo de retificação | Ø300 mm | Ø400 mm
Comprimento máximo de retificação | 2000 mm | 2000 mm
Carga máxima entre centros | 100 kg | 150 kg
Altura do centro (mesa -> ponta) | 160 mm | 210 mm

Rebolo — Tamanho (O.D. x largura x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidade linear | 33 m/sec | 33 m/sec

Mesa — Ângulo de inclinação | -1° ~ +7° | -1° ~ +7°

Cabeçote — Ângulo de inclinação | -30° ~ +90° | -30° ~ +90°
Conicidade do centro | MT. No. 4 | MT. No. 4
Velocidade do fuso | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máx. do fuso (incl. suporte de ferramenta) | 35 kg (compr. máx.: 150 mm) | 35 kg (compr. máx.: 150 mm)

Contraponta — Conicidade | MT. No. 4 | MT. No. 4
Movimento do centro | Manual | Manual
Curso da contraponta | 25 mm | 25 mm

Curso eixo X — Curso máx. | 250 mm | 250 mm
Velocidade avanço rápido | 6000 mm/min | 6000 mm/min
Velocidade auto. de avanço | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuração mínima de avanço | 0.001 mm | 0.001 mm

Curso eixo Z — Curso máx. | 2540 mm | 2540 mm
Velocidade avanço rápido | 6000 mm/min | 6000 mm/min
Velocidade auto. de avanço | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuração mínima de avanço | 0.001 mm | 0.001 mm

Motores — Fuso rebolo | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor fuso (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Motor X eixo cabeçote | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Motor Z eixo mesa | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Bomba óleo lubrificação | 0.37 kW | 0.37 kW
Bomba óleo fuso | 0.18 kW | 0.18 kW
Bomba de refrigeração | 0.18 kW | 0.18 kW

Capacidades de tanque — Tanque óleo fuso | 18 L | 18 L
Tanque óleo lubrificação | 22 L | 22 L

Máquina — Dimensão (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Peso líquido | 6000 kg | 6200 kg
Altura do centro (chão -> ponta) | 1095 mm | 1145 mm
* As especificações e dimensões estão sujeitas a alterações sem aviso prévio.

ACESSÓRIOS
ACESSÓRIOS PADRÃO

• Rebolo e flange x 1 set
• Pontas de trabalho com pastilha de carboneto (2 pcs/set) x 1 set
• Suporte de ferramenta diamantado (montado na contraponta) x 1 set
• Sistema elétrico x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Luminária de trabalho x 1 set
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Conjunto para retificação interna (incl. um fuso e inversor G.W.)
• Contraponta hidráulica
• Cão de acionamento tipo cam-locked
• Suportes de peça 2 pcs/set
• Suporte de 2 pontos
• Suporte de 3 pontos
• Platina de 3 garras
• Platina de 4 garras
• Rebolo sobressalente e flange
• Dispositivo de dressagem por rolo diamantado (conexão por flange ao cabeçote)
• Suporte e eixo para balanceamento de rebolo
• Balanceador automático de rebolo
• Sensor de toque
• Medidor automático em processo
• Protetor semi
• Protetor totalmente fechado
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
O produto inclui um vídeo de demonstração/visão geral.

CARACTERÍSTICAS TÉCNICAS

• Série: T series
• Modelos: T-1280, T-1680
• Passagem sobre mesa: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Distância entre centros: 2000 mm
• Diâmetro máx. de retificação: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Comprimento máx. de retificação: 2000 mm
• Carga máx. entre centros: 100 kg (T-1280) / 150 kg (T-1680)
• Tamanho do rebolo: Ø405 x 50 x Ø127 mm
• Velocidade linear do rebolo: 33 m/sec
• Velocidade do fuso: 10 ~ 300 rpm
• Dados de motores e potência conforme especificado na ficha técnica
