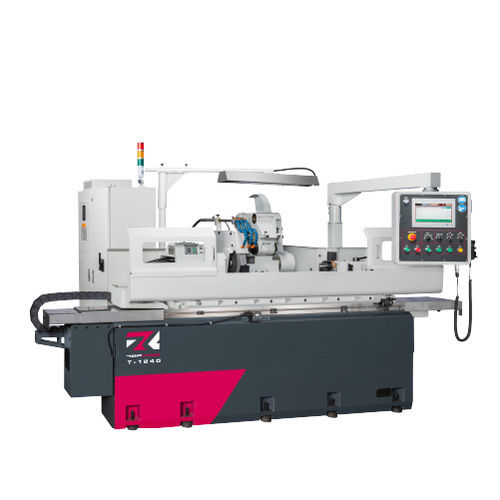

Retífica cilíndrica T series

para peças de trabalhohorizontalCN

INTRODUÇÃO
A retificadora cilíndrica TOPKING — série T é adequada para retificação por etapas. Os eixos X e Z são acionados por servomotores NC com fusos de esferas. Elimina a edição complexa de programas dos sistemas CNC tradicionais. A série T está equipada com um sistema de controlo de alto desempenho com interface gráfica (GUI), proporcionando um ambiente operativo conveniente para o operador.

CAPACIDADE
Diâmetro sobre mesa: Ø320 / Ø420 mm
Distância entre centros: 1000 mm
Diâmetro máximo de retificação: Ø300 / Ø400 mm
Roda de retificação: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DA MÁQUINA
INTERFACE GRÁFICA DE ALTO DESEMPENHO
A interface de diálogo gráfica da TOPKING fornece um ambiente de operação simples, seguro e conveniente. As configurações de programação numérica podem executar automaticamente ciclos de retificação, ciclos de dressagem, correções e outros comandos. Pode memorizar coordenadas da origem mecânica, retificação, dressagem e compensação com uma tecla. Vários métodos de retificação e dressagem podem ser selecionados conforme os requisitos da peça.

BASE ROBUSTA DA MÁQUINA
A estrutura da máquina reforça significativamente a rigidez estrutural usando um assento deslizante mais espesso e resistente, guias 1V 1 de estrutura plana e um sistema de lubrificação projetado pelo princípio de pressão estática para proporcionar alta precisão e estabilidade durante a retificação.

SISTEMA DE LUBRIFICAÇÃO HIDROSTÁTICA
As guias da mesa e da cabeça da roda são lubrificadas por um avançado sistema automático de lubrificação hidroestática. Isso melhora o desempenho da lubrificação, a suavidade da retificação e a precisão da velocidade de avanço e usinagem.

CONSTRUÇÃO DO CABEÇOTE
A spindla G.W. é feita de aço ligado de alta qualidade SNCM-220 com normalização, têmpera, revenido, cementação e tratamento criogênico seguido de retificação de precisão e tratamento espelho para atingir dureza superficial acima de HRC62°, garantindo precisão a longo prazo e resistência ao desgaste.

CABEÇOTE DE TRABALHO E PONTA MÓVEL
A fuso de trabalho utiliza rolamentos de precisão para estabilidade. O cabeçote é acionado por um servomotor que permite velocidade continuamente variável. O cabeçote possui uma fuso fixa para maior precisão. A ponta móvel utiliza um sistema de lubrificação por banho de óleo com indicador de óleo para monitoramento.

SUporte DE FERRAMENTA DIAMANTE
(montado na ponta móvel) Diversos dispositivos de dressagem estão disponíveis e adaptáveis aos requisitos dos componentes.

ESPECIFICAÇÃO
Capacidade | T-1240 | T-1640
Diâmetro sobre mesa | Ø320 mm | Ø420 mm
Distância entre centros | 1000 mm | 1000 mm
Diâmetro máx. de retificação | Ø300 mm | Ø400 mm
Comprimento máx. de retificação | 1000 mm | 1000 mm
Carga máx. mantida entre centros | 160 kg | 150 kg
Altura do centro (da mesa à ponta do centro) | 160 mm | 210 mm

Roda de retificação (Ø ext. x largura x Ø int.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidade linear | 33 m/sec | 33 m/sec

Placa de trabalho (ângulo de giro) | -3° ~ +8° | -3° ~ +8°

Cabeçote (ângulo de giro) | -30° ~ +90° | -30° ~ +90°
Conicidade do centro | MT. No. 4 | MT. No. 4
Velocidade do fuso | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máxima do fuso (porta-ferramenta incluído) | 35 kg (comprimento máx.:150 mm) | 35 kg (comprimento máx.:150 mm)

Ponta móvel (Conicidade do centro) | MT. No. 4 | MT. No. 4
Curso da ponta móvel | 25 mm | 25 mm

Deslocamento eixo X (curso máx.) | 250 mm | 250 mm
Velocidade de avanço rápido | 6000 mm/Min | 6000 mm/Min
Velocidade de alimentação automática | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Configuração mínima de alimentação | 0.001 mm | 0.001 mm

Deslocamento eixo Z (curso máx.) | 1315 mm | 1315 mm
Velocidade de avanço rápido | 6000 mm/Min | 6000 mm/Min
Velocidade de alimentação automática | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Configuração mínima de alimentação | 0.001 mm | 0.001 mm

Motores de acionamento (fuso da roda) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor fuso cabeçote (servo motor) | 1.3 kW (servo AC) | 1.3 kW (servo AC)
Avanço cabeçote da roda eixo X (servo motor) | 1.5 kW (servo AC) | 1.5 kW (servo AC)
Avanço mesa eixo Z (servo motor) | 1.5 kW (servo AC) | 1.5 kW (servo AC)
Bomba de óleo de lubrificação | 0.37 kW | 0.37 kW
Bomba óleo lubrificação fuso da roda | 0.18 kW | 0.18 kW
Bomba de refrigeração | 0.18 kW | 0.18 kW

Capacidades dos tanques (tanque óleo lubrificação fuso da roda) | 18 L | 18 L
Tanque de óleo lubrificação | 22 L | 22 L

Dimensões da máquina (C x L x A) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Peso líquido | 3200 kg | 3400 kg
Altura do centro (do chão à ponta do centro) | 1095 mm | 1145 mm

ACESSÓRIOS STANDARD

• Roda de retificação e flange x 1 conjunto
• Suporte de ferramenta diamantada (montado na ponta móvel) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (almofadas de nivelamento) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Acessório para retificação interna (incl. um fuso e inversor G.W.)
• Ponta móvel hidráulica
• Dog de acionamento com bloqueio por came
• Suportes de trabalho 2 pcs/conjunto
• Steady Rest 2 pontos
• Steady Rest 3 pontos
• Mandril de 3 garras
• Mandril de 4 garras
• Roda de retificação de substituição e flange
• Dispositivo de dressagem por rolo de diamante (ligação com cabeçote por flange)
• Suporte de balanceamento da roda & eixo
• Balanceador automático de roda
• Gauge de contato
• Medidor automático em processo
• Proteção semi contra respingos
• Proteção totalmente fechada
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
Vídeo do produto disponível.

Características / Especificações técnicas

• Diâmetro sobre mesa: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Distância entre centros: 1000 mm
• Diâmetro máx. de retificação: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Tamanho da roda de retificação: Ø405 x 50 x Ø127 mm
• Curso eixo X: 250 mm
• Curso eixo Z: 1315 mm
• Motor da spindla da roda: 3.75 kW (opção 5.5 kW)
• Motor da spindla do cabeçote: 1.3 kW (servo AC)
• Velocidade de avanço rápido: 6000 mm/Min (X & Z)
• Dimensões da máquina (C x L x A): 3995 x 2440 x 2200 mm
• Peso líquido: 3200 kg (T-1240) / 3400 kg (T-1640)
