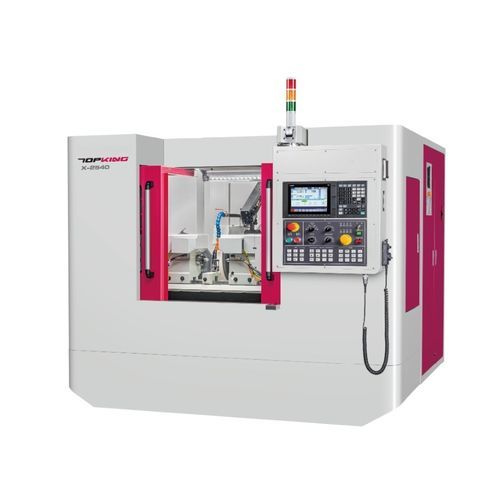

Retífica cilíndrica X-2540

para peças a usinarpara peças de grandes dimensõespara peças pequenas

INTRODUÇÃO
A série X de retificadoras cilíndricas CNC integra design avançado e recursos inovadores, oferecendo soluções de usinagem eficientes, precisas e flexíveis. Esta retificadora atende a diversas necessidades de processamento e assegura resultados de alta qualidade para componentes pequenos ou grandes.

Os eixos X e Z da retificadora cilíndrica CNC série X adotam um projeto de cruzeta deslizante, reduzindo eficazmente a área ocupada e os percursos axiais, poupando espaço de produção. A estrutura da máquina de alta rigidez e o fuso e contraponto robustos aumentam significativamente a capacidade de carga das peças.

A estrutura de alta rigidez garante estabilidade durante o retificado, proporcionando resultados de usinagem de alta qualidade. O sistema operacional está equipado com um sistema de controle CNC de alto desempenho e uma interface gráfica integrada (GUI), facilitando a configuração e permitindo operação simples. As aplicações de retificação são extensas, oferecendo aos clientes as soluções de usinagem mais adequadas.

| CAPACIDADE
Swivel Over Table: Ø270 mm
Distância entre centros: 400 mm
Diâmetro máximo de retificação: Ø250 mm
Comprimento máximo de retificação: 400 mm

CARACTERÍSTICAS DA MÁQUINA

• SISTEMA DE OPERAÇÃO AMIGÁVEL: Sistema de controle CNC avançado integrado com GUI. Permite dividir componentes complexos em vários processos de retificação via orientação gráfica; simplifica a edição de processos de retífica e dressagem sem programação complexa em código G/M.
• BASE DA MÁQUINA RÍGIDA: Base da máquina em ferro fundido Meehanite de alta rigidez com tratamento de recozimento e envelhecimento. Guias tratadas por têmpera por indução e retificação de precisão para evitar deformações e proporcionar excelente resistência ao desgaste.
• MESA DE TRABALHO: Fixada permanentemente à máquina. O design cruzado reduz os percursos, melhorando a velocidade de trabalho e a estabilidade de precisão.
• DESIGN CROSS-SLIDER: Eixos X e Z projetados como cross-slider para reduzir o espaço da máquina; ambos os eixos cobertos por capas telescópicas fechadas para proteger a transmissão e evitar contaminação por cavacos e fluido de corte.
• DESIGN DE AVANÇO FLEXÍVEL: Guias lineares precisas e fuso de esferas para movimento em dois eixos; guias resistentes ao desgaste e fusos de esferas com baixo folga fornecem avanço rápido e flexível e alta qualidade de usinagem para pequenas peças.
• CONSTRUÇÃO DO HEAD DA RODA: O fuso G.W. usa rolamentos de precisão; o fuso é feito de aço de liga de alta qualidade (SNCM-220) com tratamentos térmicos múltiplos e retificação/espelhamento de superfície para atingir dureza superficial acima de HRC62°, garantindo longa vida útil e alta precisão.
• CABEÇOTE E CONTRAPONTA: Cabeçote acionado por motor servo com velocidade variável continuamente. Contraponta hidráulica opcional. Design de pressão de ar plano para fácil deslocamento e redução de atrito. Sistema de refrigeração central evita aquecimento do furo do centro e deformação.
• SUPORTE DE FERRAMENTA DE DIAMANTE: Tipo montado na contraponta padrão; dispositivo de dressagem padrão montado na contraponta. Dispositivo de dressagem com rolo de diamante opcional (montado na mesa ou na contraponta).

CICLO DE RETIFICAÇÃO
Inclui fluxos de trabalho padrão de ciclo de retificação e exemplos de ciclo de dressagem para dressagem da roda e operações em processo.

ACESSÓRIOS PADRÃO

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Roda de retificação e flange x 1 set
• Pontos de trabalho com ponta de metal duro (2 pcs/set) x 1
• Suporte de ferramenta de diamante (tipo montado na contraponta) x 1 set
• Escala linear para eixo X x 1 set
• Inversor da roda de retificação x 1 set
• Sistema elétrico x 1 set
• Protetor totalmente fechado contra respingos x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Luz de trabalho x 1 set
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Contraponta hidráulica
• Cachorros de acionamento com trava por came
• Suporte de peça 2 pcs/set
• Descanso de apoio de 2 pontos
• Descanso de apoio ajustável de 3 pontos
• Mandril scroll ajustável de 3 garras
• Mandril scroll ajustável de 4 garras
• Suporte de equilíbrio de roda e eixo
• Balanceador automático de roda
• Roda de retificação de reserva e flange
• Dispositivo de dressagem com rolo de diamante (montado na mesa)
• Dispositivo de dressagem com rolo de diamante (montado na contraponta)
• Touch Probe Gauge
• Auto. In-Process Gauge
• Gap Control
• Escala linear para eixo Z
• Separador magnético de fluido de corte
• Filtro de papel
• Coletor de névoa de óleo

VÍDEO
Vídeo relacionado ao produto incorporado disponível na página do produto.

Características / Especificações técnicas

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
