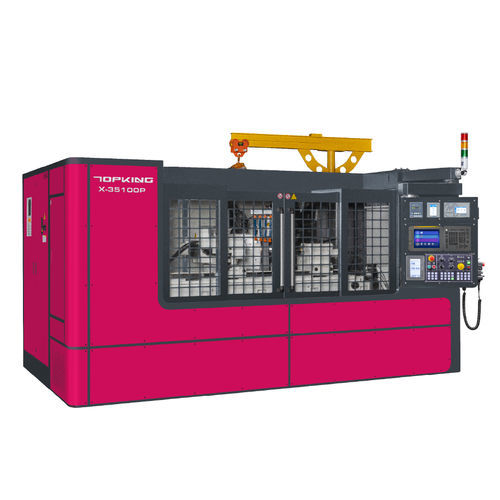

Retífica angular X-35100P

cilíndrica externapara engrenagenspara eixo-árvore

INTRODUÇÃO A Rectificadora Cilíndrica Externa CNC TOPKING da série X-P incorpora retificação por imersão e uma cabeça de roda angular para proporcionar um excelente desempenho de retificação de face final. Efectua a retificação de faces e diâmetros exteriores e está equipada com uma mó de 180 mm de largura para processamento único, melhorando a eficiência da produção. Esta série apresenta uma estrutura reforçada, um fuso principal resistente e um cabeçote móvel para um suporte robusto. O design de deslizamento cruzado dos eixos X e Z reduz o espaço ocupado enquanto maximiza o curso axial, melhorando o desempenho da máquina para soluções de retificação estáveis e fiáveis. A série X-P é adequada para componentes de alta precisão, tais como veios (veios de motor, fusos de esferas, veios de transmissão) e engrenagens de precisão, proporcionando uma elevada qualidade de maquinação e produtividade. CAPACIDADE Giratória sobre a mesa: Ø350 mm Distância entre centros: 650 mm Máx. Diâmetro de retificação: Ø350 mm Roda de moagem: Ø610 x 50 x Ø254 mm Caraterísticas da máquina SISTEMA DE OPERAÇÃO FÁCIL DE USAR O avançado sistema de controlo CNC incorporado com GUI orienta os operadores na divisão de peças complexas em múltiplos processos de retificação e simplifica a edição de processos para retificação e dressagem sem necessidade de programação complicada de código G/M. BASE RÍGIDA DA MÁQUINA Base da máquina de elevada rigidez em ferro fundido Meehanite com tratamento de recozimento e envelhecimento. As guias deslizantes são submetidas a um endurecimento de alta frequência e a uma retificação de precisão para um funcionamento sem deformações e uma excelente resistência ao desgaste. Mecanismo de assento deslizante espesso e sólido e estrutura de corrediça plana 1 V 1 garantem a melhor precisão e estabilidade durante a retificação. Pista de deslizamento de alta rigidez design de guia plana 1V1 com endurecimento de alta frequência e retificação de precisão para maior resistência ao desgaste e estabilidade. O sistema de eixo duplo com corrediças de caixa de alta rigidez e parafusos de esferas grandes aumenta a capacidade de suporte de carga e o movimento estável da cabeça de roda. MESA DE TRABALHO A mesa de trabalho é ancorada à base e apresenta um design de deslizamento cruzado para os eixos X e Z para minimizar o deslocamento e melhorar a velocidade de processamento e a estabilidade. DESIGN DE DESLIZAMENTO CRUZADO & ORIENTAÇÃO DO EIXO A estrutura de deslizamento cruzado nos eixos X e Z permite operações flexíveis e reduz o espaço total ocupado. O design de eixo duplo com protecções telescópicas totalmente fechadas isola os detritos de trituração e evita a contaminação do líquido de refrigeração para um funcionamento estável a longo prazo. CONSTRUÇÃO DO EIXO-RODA O eixo G.W. utiliza rolamentos de precisão para uma longa vida útil e fácil manutenção. O eixo G.W. é fabricado em liga de aço de alta qualidade SNCM-220 e é submetido a normalização, têmpera e revenido, cementação, tratamento criogénico, retificação de precisão e tratamento de espelho; a dureza da superfície atinge acima de HRC62 ° para resistência ao desgaste e alta precisão. Cabeça de trabalho e cabeçote móvel rígidos Cabeça de trabalho e cabeçote móvel concebidos para peças de trabalho pesadas com uma rigidez estrutural sólida. Cabeça de trabalho acionada por servo motor para uma velocidade variável contínua. Cabeçote móvel hidráulico opcional. O design de pressão de ar plana minimiza o atrito. Sistema de arrefecimento para o furo central para evitar a deformação provocada pelo calor. Suporte para ferramentas de diamante montado no contra-ponto (PADRÃO PARA A SÉRIE X-P) Dispositivo de afiação fixo no cabeçote móvel. Múltiplos tipos de porta-ferramentas de diamante selecionáveis de acordo com os requisitos da peça de trabalho. Guindaste G.W. (PADRÃO PARA A SÉRIE X-35) Grua integrada para substituição de rodas instalada dentro de uma proteção completa contra salpicos para permitir operações de substituição de rodas seguras e com economia de espaço. ACESSÓRIOS STANDARD

• Controlador CNC (Marca: Mitsubishi) x 1 set
• Rebolo e Flange x 1 set
• Centros de trabalho com ponta de carboneto (2 pçs/set) x 1 set
• Suporte de ferramentas de diamante (tipo montado no cabeçote móvel) x 1 set
• Grua para carga/descarga de G.W. x 1 conjunto
• Escala linear para o eixo X x 1 conjunto
• Inversor de rebolo x 1 conjunto
• Sistema elétrico x 1 conjunto
• Guarda de proteção contra salpicos totalmente fechada x 1 conjunto
• Sistema de lubrificação x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Tornozelo hidráulico
• Cães de condução bloqueados por came
• Suporte de trabalho 2 pcs/set
• Descanso estável de 2 pontos
• Descanso estável de 3 pontos ajustável
• Mandril de rolagem de 3 mandíbulas ajustável
• Mandril de rolagem de 4 mandíbulas ajustável
• Suporte e mandril de balanceamento de roda
• Auto. Balanceador de Rebolo
• Rebolo e Flange sobressalentes
• Desenho de Rolo de Diamante (tipo montado na mesa de trabalho)
• Desenho de Rolo de Diamante (tipo montado no cabeçote móvel)
• Medidor de Sonda de Toque
• Auto. Medidor em processo
• Controlo de folga
• Escala linear para o eixo Z
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

SPECIFICAÇÕES Mesa giratória: Ø350 mm Distância entre centros: 1200 mm Diâmetro máx. Diâmetro de retificação: Ø350 mm Comprimento máx. Comprimento de retificação: 1050 mm Carga máx. Carga mantida entre centros: 150 kg Altura do centro (da mesa à ponta do centro): 135 mm Tamanho do rebolo (O.D. x largura x I.D.): Ø610 x 50 x Ø254 mm Velocidade linear: 45 m/s Ângulo de rotação da mesa de trabalho: 0° ~ 3° Ângulo de rotação da cabeça de trabalho: Tipo fixo Tucho central da cabeça de trabalho: MT. No. 4 Velocidade do eixo da cabeça de trabalho: 10 ~ 300 rpm Carga máx. Carga do fuso (suporte da ferramenta incluído): 35 kgs (comprimento máx.: 150 mm) Tucho central do cabeçote móvel: MT. No. 4 Movimento do centro do cabeçote móvel: Tipo manual Curso do cabeçote móvel: 25 mm Micro ajuste do cabeçote móvel (opcional): ±30 μm Curso máximo do eixo X. Curso: 270 mm; Velocidade de avanço rápido: 6000 mm/Min; Velocidade de avanço auto. Velocidade de alimentação automática: 0,001 ~ 2000 mm/Min; Min. Ajuste de alimentação: 0.001 mm Curso do eixo Z Curso máx. Curso: 1380 mm; Velocidade de alimentação rápida: 6000 mm/Min; Velocidade de alimentação auto. Velocidade de alimentação automática: 0,001 ~ 2000 mm/Min; Min. Ajuste de alimentação: 0.001 mm Motores de acionamento: Eixo do rebolo 11 kW; Eixo da cabeça de trabalho 1,8 kW (servo motor); Eixo X de alimentação da cabeça do rebolo 1,5 kW (MITSUBISHI) / 1,4 kW (FANUC); Eixo Z de alimentação da mesa 3,5 kW (MITSUBISHI) / 4,4 kW (FANUC); Bomba de óleo de lubrificação (guia) 0,18 kW; Bomba de óleo de lubrificação 0,37 kW; Bomba de óleo hidráulico (para acc. opt.) 0,37 kW; Bomba de refrigeração 0,18 kW Capacidades dos depósitos: Tanque de óleo de lubrificação (Guia) 30 L; Tanque de óleo hidráulico (para acc. opt.) 30 L; Tanque de líquido de refrigeração 30 L Dimensão da máquina (C x L x A): 5200 x 3900 x 2540 mm Peso líquido: 11000 kg Altura central (do chão à ponta central): 1250 mm Caraterísticas / Especificações técnicas

• Modelo: X-35100P
• Swing Over Table: Ø350 mm
• Distância entre Centros: 1200 mm
• Max. Diâmetro de retificação: Ø350 mm
• Max. Comprimento máximo de retificação: 1050 mm
• Max. Carga retida entre centros: 150 kg
• Altura do Centro (mesa até a ponta do centro): 135 mm
• Tamanho do rebolo: Ø610 x 50 x Ø254 mm
• Potência do Fuso do Rebolo: 11 kW
• Fuso do Cabeçote de Trabalho: 1.8 kW (servo)
• Deslocamento do eixo X: 270 mm (rápido 6000 mm/min)
• Deslocamento do eixo Z: 1380 mm (rápido 6000 mm/min)
• Dimensões da máquina (CxLxA): 5200 x 3900 x 2540 mm
• Peso líquido: 11000 kg
