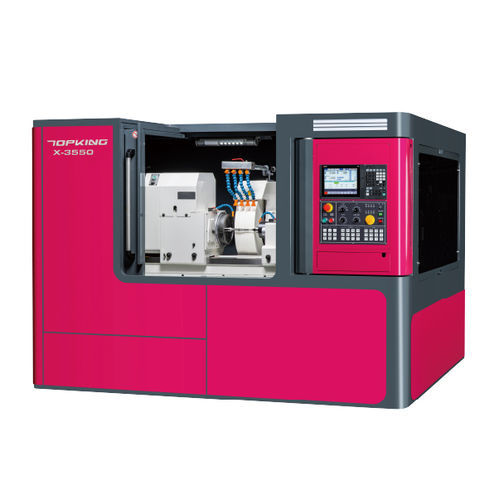

Retífica cilíndrica X-3550

para peças a usinarhorizontalCNC

INTRODUÇÃO
O X-3550 é uma retificadora cilíndrica CNC da série X, projetada para retificação externa precisa e eficiente de componentes de pequeno a grande porte. Combina projeto cross-slide compacto, bancada de alta rigidez e fuso e contraponta robustos para aumentar a capacidade de carga e a estabilidade em aplicações industriais exigentes.

CAPACIDADE
Swivel Over Table: Ø370 mm
Distância entre centros: 500 mm
Diâmetro máximo de retificação: Ø350 mm
Comprimento máximo de retificação: 500 mm
Carga máxima entre centros: 200 kg

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO INTUITIVO
Controlador CNC integrado de alto desempenho com interface gráfica (GUI) para configuração gráfica do processo, edição simplificada de sequências de retificação e dress e redução da necessidade de programação manual em G/M code.

BANCO RÍGIDO

• Banco em fundição Meehanite com tratamento de recozimento e envelhecimento para alta rigidez e estabilidade térmica.
• Guias endurecidas por tratamento de alta frequência e retificadas com precisão para excelente resistência ao desgaste e precisão.
• Mecanismo de assento deslizante robusto com estrutura 1 V 1 plana garantindo precisão e desempenho sem deformação.

MESA DE TRABALHO / PROJETO CROSS-SLIDER
A mesa de trabalho parafusada e o layout cross-slide X/Z reduzem percursos para economizar espaço no chão e melhorar a resposta dinâmica. Capas telescópicas fechadas protegem a transmissão de detritos de retificação e fluido de corte.

GUIA DE ALTA RIGIDEZ
Estrutura de trilho duro de alta rigidez com fusos de esferas de grande diâmetro para manter a precisão sob cargas elevadas e reduzir vibrações.

CONSTRUÇÃO DO CABEÇALHO DE RODA

• Rolamentos de precisão no fuso da roda para longa vida útil e facilidade de manutenção.
• Material do fuso SNCM-220 com tratamentos térmicos e retificação de precisão; dureza superficial superior a HRC62 para resistência ao desgaste.

MANDRILHA E CONTRAPONTA

• Projeto robusto de mandril e contraponta para aumentar a capacidade de carga total.
• Mandril acionado por servomotor com variação de velocidade contínua; contraponta hidráulica opcional.
• Projeto de pressão de ar plana em mandril e contraponta para reduzir atrito e facilitar o movimento.
• Sistema de refrigeração central para evitar aquecimento e deformação nas superfícies de contato do centro.

PORTA-FERRAMENTA DIAMANTE (MONTADO NA MESA)
Standard na série X-35: dispositivo de dress de diamante fixado à mesa oscilante para reduzir erros de recalibração após ajustes de ângulo da mesa. Diferentes tipos de porta-ferramentas diamantados selecionáveis conforme requisitos da peça.

CICLO DE RETIFICAÇÃO
Ciclos ilustrados de retificação e dress estão disponíveis como referência de processo e orientação ao operador.

ESPECIFICAÇÃO

• Swivel Over Table: Ø370 mm
• Distância entre centros: 500 mm
• Diâmetro máx. de retificação: Ø350 mm
• Comprimento máx. de retificação: 500 mm
• Altura do centro (mesa até ponta do centro): 185 mm
• Tamanho da roda de retificação: Ø610 x 50 x Ø254 mm; Velocidade linear: 45 m/sec
• Velocidade do fuso do cabeçote: 10 ~ 300 rpm; Carga máx. do fuso (incl. porta-ferramenta): 35 kg (Compr. máx.: 150 mm)
• Contraponta: MT No.5, movimento do centro manual, curso 50 mm
• Curso eixo X: 300 mm; Avanço rápido: 10000 mm/min; Avanço automático: 0.001 ~ 2000 mm/min
• Curso eixo Z: 750 mm; Avanço rápido: 10000 mm/min; Avanço automático: 0.001 ~ 2000 mm/min
• Motores: Fuso de retificação 11 kW; Fuso do cabeçote 2.9 kW (servo AC); Motores de avanço X & Z 3.5 kW (servo AC)
• Capacidades de tanque: Lubrificação 15 L; Hidráulico (opção) 18 L; Refrigerante 160 L
• Dimensões máquina (C x L x A): 3300 x 3025 x 2540 mm; Peso líquido: 8000 kg; Altura do centro (chão até ponta do centro): 1130 mm

ACESSÓRIOS - STANDARD

• Controlador CNC (Mitsubishi) x1 set
• Roda de retificação e flange x1 set
• Pontas de apoio revestidas de carboneto (2 pcs) x1 set
• Porta-ferramenta diamante (montado na mesa) x1 set
• Guindaste para carregar/descarregar roda
• Escala linear para eixo X x1 set
• Inversor de roda x1 set
• Sistema elétrico x1 set
• Protetor contra respingos totalmente enclausurado x1 set
• Sistema de lubrificação x1 set
• Sistema de refrigeração x1 set
• Luz de trabalho x1 set
• Ferramentas (tacos de nivelamento) e caixa de ferramentas x1 set

ACESSÓRIOS - OPCIONAIS

• Contraponta hidráulica
• Dentes de acionamento com trava excêntrica
• Suporte de peça 2 pcs/set
• Calço de apoio 2 pontos
• Calço de apoio 3 pontos ajustável
• Mandril scroll 3 garras ajustável
• Mandril scroll 4 garras ajustável
• Suporte e eixo para balanceamento de roda
• Balanceador automático de roda
• Roda de reserva e flange
• Dispositivo de dressing de rolo diamantado (montado na mesa)
• Dispositivo de dressing de rolo diamantado (montado na contraponta)
• Sonda de contato
• Medidor automático em processo
• Controle de folga
• Escala linear para eixo Z
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo
