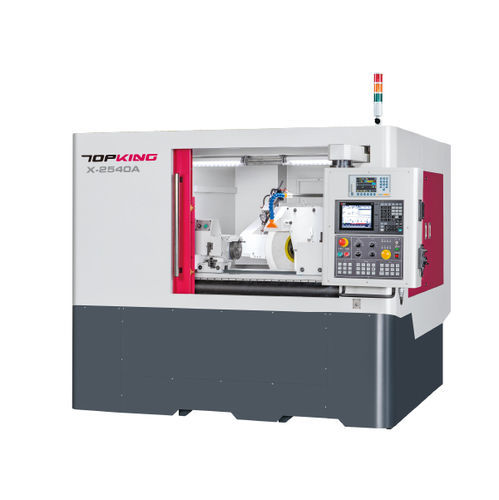

Retífica angular X-2540A

cilíndricapara peças a usinarhorizontal

INTRODUÇÃO
O X-2540A da TOPKING é uma retificadora cilíndrica angular CNC projetada para retificação simultânea de diâmetro externo (O.D.) e face final em uma única fixação. A cabeça de rebolo angular e o design com manípulos cruzados X/Z reduzem o tempo de setup, encurtam ciclos de produção e asseguram precisão consistente através de um controlo CNC com interface gráfica (GUI).

CAPACIDADE

• Passagem sobre a mesa: Ø270 mm
• Distância entre centros: 400 mm
• Diâmetro máximo de retificação: Ø250 mm
• Comprimento máximo de retificação: 400 mm
• Carga máxima entre centros: 15 kg
• Altura do centro (mesa à ponta): 135 mm

CARACTERÍSTICAS DA MÁQUINA

• Controle CNC com GUI para segmentação de processos, dressagem numérica e edição simplificada sem programação G/M manual.
• Base rígida em ferro fundido Meehanite com tratamento de recozimento e envelhecimento; guias endurecidas e retificadas para estabilidade a longo prazo.
• Mesa de trabalho permanentemente aparafusada e design de cross-slide para reduzir percursos e melhorar velocidade e estabilidade posicional.
• Arranjo compacto de cross-slider para os eixos X e Z; proteções telescópicas fechadas protegem a transmissão contra fluido de corte e cavacos.
• Escalas lineares fechadas nos eixos X e Z como padrão para posicionamento preciso e qualidade de acabamento.
• Guias lineares de precisão e fusos de esferas para baixo atrito, alta capacidade de carga e folga mínima; suporta modos de avanço flexíveis para peças pequenas.
• Cabeça de rebolo angular com fuso G.W. em rolamentos de precisão; fuso em SNCM-220 com tratamento térmico e retificação (>HRC62) para resistência ao desgaste.
• Cabeçote accionado por servo com velocidade contínua; contraponta hidráulica opcional; design de pressão de ar plana para reduzir fricção e aquecimento da ponta; arrefecimento central para evitar deformação.
• Porta-ferramenta de diamante (montado na contraponta) com dispositivo de dressagem padrão; múltiplas opções de dressagem disponíveis.

ESPECIFICAÇÕES

• Tamanho do rebolo (Ø x largura x I.D.): Ø510 × 50–75 × Ø127 mm
• Velocidade linear do rebolo: 33 m/s (opção: 45 m/s)
• Ângulo de inclinação da mesa: -1° ~ +8°
• Ângulo de inclinação do cabeçote peça: -30° ~ +90°
• Velocidade do fuso peça: 10 ~ 300 rpm
• Conicidade do centro: MT No. 3 (opção: MT No. 4)
• Curso eixo X: 300 mm; Rápido: 6000 mm/min; Avanço auto: 0,001 ~ 2000 mm/min; Ajuste mínimo: 0,001 mm
• Curso eixo Z: 580 mm; Rápido: 6000 mm/min; Avanço auto: 0,001 ~ 2000 mm/min; Ajuste mínimo: 0,001 mm
• Motores: Fuso rebolo 5,5 kW; Fuso peça 1,0 kW (servo); Avanço X cabeçote rebolo 1,5 kW (servo); Avanço Z mesa 1,5 kW (servo)
• Bomba de refrigeração: 0,18 kW; Bomba hidráulica opcional: 0,75 kW (capacidade 18 L)
• Dimensões máquina (C × L × A): 2200 × 2150 × 1900 mm; Peso líquido: 4300 kg; Altura do centro (chão à ponta): 1110 mm

ACESSÓRIOS STANDARD

• Controlador CNC Mitsubishi ×1 set
• Rebolo e flange ×1 set
• Centros de trabalho com pastilha de carboneto (2 pcs) ×1 set
• Porta-ferramenta de diamante (montado na contraponta) ×1 set
• Garras de acionamento com trava excêntrica ×1 set
• Escalas lineares para eixos X e Z ×1 set
• Inversor para rebolo ×1 set
• Ferramentas (almofadas de nivelamento) e caixa de ferramentas ×1 set
• Suporte de balanceamento e eixo ×1 set
• Calibrador de toque ×1 set
• Guarda anti-respingo totalmente fechado ×1 set
• Sistemas elétrico, lubrificante e de refrigeração, lâmpada de trabalho ×1 set cada

ACESSÓRIOS OPCIONAIS

• Contraponta hidráulica
• Suportes de peça (2 pcs/set)
• Suporte de 2 pontos
• Suporte de 3 pontos ajustável
• Mandril de 3 garras ajustável
• Mandril de 4 garras ajustável
• Balanceador automático de rebolo
• Rebolo e flange sobressalente
• Guindaste tipo jib para carga/descarga de rebolo
• Calibrador em processo automático, controlo de folga, separador magnético de refrigerante, filtro de papel, coletor de névoa de óleo

DADOS TÉCNICOS

• Passagem sobre a mesa: Ø270 mm
• Distância entre centros: 400 mm
• Diâmetro máx. de retificação: Ø250 mm
• Comprimento máx. de retificação: 400 mm
• Carga máx. entre centros: 15 kg
• Velocidade linear do rebolo: 33 m/s (opção 45 m/s)
• Curso X / Z: 300 mm / 580 mm
• Avanço rápido: 6000 mm/min (ambos os eixos)
• Peso / Dimensões: 4300 kg / 2200 × 2150 × 1900 mm
