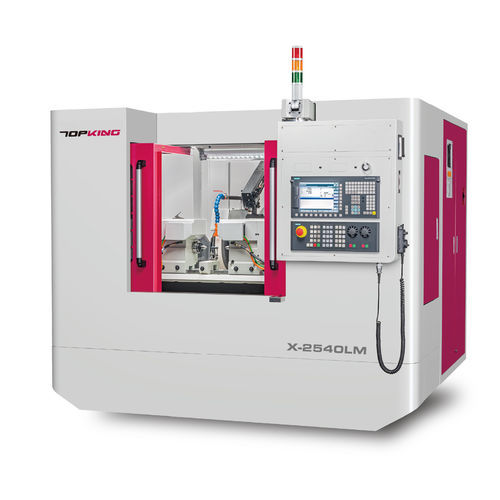

Retífica cilíndrica X-2540LM

para peças a usinarhorizontalCNC

INTRODUÇÃO A retificadora cilíndrica CNC da série LM da TOPKING possui um deslizamento transversal acionado por motor linear, aprimorando a rigidez e a estabilidade da máquina e reduzindo os tempos de ciclo para atender às demandas de retificação de alta eficiência e alta precisão. Esta série é ideal para maquinar componentes de elevada precisão, como peças de válvulas hidráulicas, componentes automóveis e peças aeroespaciais, proporcionando uma precisão superior ao mesmo tempo que optimiza a produtividade e a estabilidade do processo. A Série LM também oferece uma cabeça de trabalho e um cabeçote móvel síncronos opcionais com um sistema de acionamento síncrono de centro duplo e um fuso extensível. Este design simplifica a fixação do trabalho, minimiza a complexidade da fixação e elimina a necessidade de considerações adicionais de acionamento. O fuso extensível aumenta a gama de retificação para acomodar vários tamanhos de peças, aumentando a flexibilidade e maximizando a eficiência da maquinação. CAPACIDADE Mesa giratória: Ø270 mm Distância entre centros: 400 mm Máx. Diâmetro de retificação: Ø250 mm Comprimento máx. Comprimento de retificação: 400 mm Caraterísticas da máquina SISTEMA DE OPERAÇÃO FÁCIL DE USAR O avançado sistema de controlo CNC incorporado está equipado com uma GUI. O operador pode dividir o componente complexo em vários processos de retificação através de orientação gráfica, simplificando a edição do processo de retificação e dressagem de forma numérica. Não é necessária uma programação complicada (código G, código M), proporcionando um ambiente de funcionamento cómodo. BASE RÍGIDA DA MÁQUINA base da máquina de alta rigidez feita de ferro fundido Meehanite através de tratamento de recozimento e envelhecimento. calha de deslizamento através de endurecimento de alta frequência e processo de moagem de precisão. Base da máquina com material estável e construção reforçada para uma resistência ao desgaste excecional e sem deformações. MESA DE TRABALHO a mesa de trabalho é permanentemente aparafusada à máquina. O design do slide cruzado reduz os deslocamentos, melhorando a velocidade de trabalho e a estabilidade de precisão. Design de corrediça cruzada o eixo X e o eixo Z são projetados como deslizador cruzado para reduzir o espaço da máquina. dois eixos cobertos por tampas telescópicas fechadas para proteger a estrutura de transmissão e evitar a contaminação de detritos de moagem e refrigerante. Acionamento por motor linear X-AXIS Com uma estrutura de deslizamento cruzado com um motor linear e guias lineares de alta precisão, este design elimina eficazmente as folgas. O controlo standard de circuito fechado do eixo X com uma escala ótica assegura movimentos de avanço rápidos e precisos, atingindo velocidades de deslocação rápidas até 15.000 mm/min. Com um design sem contacto que utiliza bobinas e ímanes permanentes, o motor linear minimiza o desgaste e reduz as necessidades de manutenção e os custos de substituição. MANDRILHO DE REBAIXAMENTO DO TIPO CARTUCHO O eixo da mó tipo cartucho assegura um contacto estável, reduzindo a vibração e o desvio induzido pelo desgaste para uma maquinação de alta precisão. O seu design permite uma fácil substituição da mó e adapta-se a várias necessidades de retificação, aumentando a eficiência e a qualidade. PINEL DE TRABALHO SINCRÓNICO DUPLO (OPT.) A Série LM oferece um cabeçote de trabalho e cabeçote móvel de acionamento duplo opcional com um sistema de acionamento síncrono de centro duplo e um fuso extensível. Isto simplifica a fixação da peça de trabalho, reduz a complexidade da fixação e elimina a necessidade de considerações adicionais de acionamento. O fuso extensível ultrapassa as limitações do curso do contra-ponto, permitindo uma adaptação rápida a diferentes comprimentos de peças e minimizando os ajustes do contra-ponto durante as mudanças. APLICAÇÃO DE AUTOMAÇÃO Pode ser integrada com sistemas de automação externos e inclui medição online e prevenção de colisão acústica para feedback em tempo real e correção de dados. A máquina, alimentada pelo sistema operacional da Kingge Technology, garante uma saída estável de alta qualidade e reduz o tempo de configuração e mudança de linha. ACESSÓRIOS PADRÃO

• Controlador CNC (Marca: SIEMENS 828D) x 1 set
• Rebolo e Flange x 1 set
• Centros de trabalho com ponta de carboneto (2 pçs/set) x 1 set
• Suporte de ferramentas de diamante (tipo montado no cabeçote móvel) x 1 set
• Escala linear para o eixo X-eixo x 1 conjunto
• Rebolo Inversor x 1 conjunto
• Sistema Elétrico x 1 conjunto
• Proteção contra salpicos totalmente fechada x 1 conjunto
• Sistema de Lubrificação x 1 conjunto
• Sistema de Refrigeração x 1 conjunto
• Lâmpada de Trabalho x 1 conjunto
• Ferramentas (Almofada de Nivelamento) e Caixa de Ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Tornozelo com cilindro de ar
• Cães de condução bloqueados por came
• Sistema de condução síncrona dupla
• Suporte de trabalho 2 pçs/conjunto
• Descanso estável de 2 pontos
• Ajustável de 3pontos
• Regulador de 3 pontos
• Regulador de 4 pontos
• Balanço de rodas e mandril
• Auto. Balanceador de rebolos
• Rebolo e flange sobressalentes
• Guindaste para carga/descarga de G.W.
• Medidor de sonda de toque
• Medidor automático. In-Process Gauge
• Gap Control
• Escala Linear para o Eixo Z
• Separador Magnético de Refrigerante
• Filtro de Papel
• Coletor de Névoa de Óleo

SPECIFICAÇÕES Capacidade: Mesa giratória: Ø270 mm Distância entre centros: 400 mm Diâmetro máx. Diâmetro de retificação: Ø250 mm Comprimento máx. Comprimento de retificação: 400 mm Carga máx. Carga mantida entre centros: 60 kg Altura do centro (da mesa à ponta do centro): 135 mm Roda de moagem: Tamanho (O.D. x largura x I.D.): Ø405 x 50 (máx.: 75) x Ø127 mm Velocidade linear: 45 m/s Mesa de trabalho: Ângulo de rotação: -1° ~ +8° / -1° ~ +5° (acionamento duplo) Cabeça de trabalho: Ângulo de rotação: -30° ~ +90° Tucho central: MT. No.3 / duplo acionamento (centro especial) Velocidade do fuso: 10 ~ 300 rpm Carga máx. Carga do fuso (suporte da ferramenta incluído): 15 kg (comprimento máx.: 100 mm) * Ø155 Cabeçote móvel: Tucho central: MT. No. 3 / duplo acionamento (centro especial) Deslocação do centro: Manual (opc.: Automático) Curso do cabeçote móvel: 25 mm / (opc.: duplo acionamento 50 mm) / (opc.: hidráulico 30 mm) Curso do eixo X: Máx. Curso: 300 mm Velocidade de avanço rápido: 10000 mm/Min Auto. Velocidade de alimentação: 0,001 ~ 2000 mm/Min Velocidade mínima de alimentação Ajuste de alimentação: 0.001 mm Curso do eixo Z: Máx. Deslocação: 580 mm Velocidade de avanço rápido: 10000 mm/Min Auto. Velocidade de alimentação: 0,001 ~ 2000 mm/Min Velocidade mínima de alimentação Ajuste de alimentação: 0.001 mm Motores de acionamento: Eixo do rebolo: 5.5 kW Motor do fuso da cabeça de trabalho: 1.0 kW / opc.: 0,8 kW (acionamento duplo) (servo motor) Eixo X de alimentação da cabeça de rebolo: 1,5 kW (servo motor) Eixo Z de alimentação da mesa: 1,5 kW (servo motor) Bomba de óleo de lubrificação (guiamento): NIL Bomba de óleo hidráulico (para acc. opt.): 0.75 kW Bomba de refrigeração: 0,18 kW Capacidades dos depósitos: Depósito de óleo hidráulico (para acc. opt.): 18 L Depósito de óleo de lubrificação (Guia): P-107 (Lubrificação automática) Depósito de líquido de refrigeração: 107 L Máquina: Dimensão (C x L x A): 2300 x 2210 x 1960 mm Peso líquido: 4300 kg Altura central (do chão à ponta central): 1100 mm Caraterísticas / especificações técnicas

• Modelo: X-2540LM
• Brand: TOPKING Technology Co., Ltd.
• Abertura sobre a mesa: Ø270 mm
• Distância entre centros: 400 mm
• Diâmetro máximo de retificação: Ø250 mm
• Comprimento máximo de retificação: 400 mm
• Tamanho da mó: Ø405 x 50 (máx. 75) x Ø127 mm
• Deslocamento máximo do eixo X: 300 mm; deslocamento máximo do eixo Z: 580 mm
• Alimentação rápida: 10000 mm/min (X & Z)
• Motor do eixo da mó: 5.5 kW
• Velocidade do fuso da cabeça de trabalho: 10-300 rpm
• Tanque de refrigeração: 107 L
• Dimensão da máquina: 2300 x 2210 x 1960 mm; Peso líquido: 4300 kg
