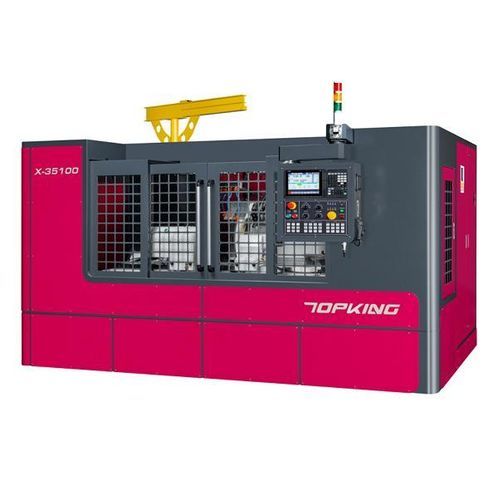

Retífica cilíndrica X-35100

para peças a usinarhorizontalCNC

INTRODUÇÃO
A X-35100 é uma retificadora cilíndrica CNC projetada para usinagem precisa e flexível de componentes pequenos a grandes. A máquina combina um layout compacto em cruz X/Z com uma base rígida e fuso/mandril robustos para suportar altas cargas e garantir estabilidade no retificado.

CAPACIDADE

• Diâmetro sobre a mesa giratória: Ø370 mm
• Distância entre centros: 1000 mm
• Diâmetro máximo de retificação: Ø350 mm
• Comprimento máximo de retificação: 1000 mm

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO AMIGÁVEL
O controle CNC integrado com interface gráfica (GUI) orienta o operador por meio da segmentação gráfica do processo e simplifica a edição numérica dos ciclos de retificação e dressagem. Não é necessária programação manual em códigos G/M.

BASE RÍGIDA DA MÁQUINA

• Base em ferro fundido Meehanite com tratamento de recozimento e envelhecimento para estabilidade dimensional.
• Guias endurecidas por alta frequência e retificadas com precisão para resistência ao desgaste.
• Arquitetura projetada para máxima rigidez estrutural; assento deslizante reforçado com superfícies guia V-planas largas para elevada capacidade de carga e amortecimento de vibração.

MESA DE TRABALHO / PROJETO DE SLIDE CRUZADO

• A mesa de trabalho é parafusada permanentemente à máquina; o design de slide cruzado reduz deslocamentos, melhorando velocidade e estabilidade de precisão.
• Eixos X e Z projetados como slides cruzados para reduzir o espaço ocupado pela máquina.
• Dois eixos cobertos por capas telescópicas fechadas para proteger a transmissão e evitar contaminação por detritos de retificação e fluido de corte.

GUIAS DE ALTA RIGIDEZ
A série X-35 adota uma estrutura de trilho duro de alta rigidez para manter a precisão e a qualidade de usinagem sob carga elevada. Combinada com fusos de esferas de grande diâmetro, aumenta a capacidade de carga e reduz vibrações.

CONSTRUÇÃO DO CABEÇOTE DA RODA
O fuso da roda de retificação utiliza rolamentos de precisão e eixo em aço ligado SNCM-220 com tratamentos térmicos e retificação de precisão; dureza superficial acima de HRC62 para garantir resistência ao desgaste e alta precisão.

CABEÇOTE E REITSTOCK

• Projetados para componentes pesados com rigidez estrutural para aumentar a capacidade de carga.
• Cabeçote acionado por motor servo com variação de velocidade contínua.
• Reitstock hidráulico disponível como acessório opcional.
• Design de pressão de ar plana para movimento fácil, redução de atrito e vida útil mais longa; sistema de refrigeração central evita aquecimento e deformação do furo central.

HASTE DE FERRAMENTA DIAMANTE MONTADA NA MESA

• Padrão da série X-35: dispositivo de dressagem fixado na lateral da mesa giratória para reduzir o erro de recalibração de posição causado pelo ajuste do ângulo da mesa e melhorar a eficiência.
• Diversos tipos de porta-ferramentas de diamante selecionáveis conforme os requisitos da peça.

CICLO DE RETIFICAÇÃO
Ilustrações gráficas e exemplos de fluxo dos ciclos de retificação e dressagem são fornecidos na documentação da máquina e na interface do usuário para apoiar a configuração do processo.

ESPECIFICAÇÃO
Capacidade
Diâmetro sobre a mesa : Ø370 mm
Distância entre centros : 1000 mm
Diâmetro máximo de retificação : Ø350 mm
Comprimento máximo de retificação : 1000 mm
Carga máxima entre centros : 200 kg
Altura do centro (da mesa até a ponta) : 185 mm

Roda de retificação
Tamanho (O.D. x Largura x I.D.) : Ø610 x 50 x Ø254 mm
Velocidade linear : 45 m/sec

Mesa
Ângulo de inclinação : 0° ~ 3°

Cabeçote
Ângulo de inclinação : Tipo fixo
Conicidade do centro : MT. No. 5
Velocidade do fuso : 10 ~ 300 rpm
Carga máxima do fuso (porta-ferramenta incluído) : 35 kgs (Comp. máx.: 150 mm)

Reitstock
Conicidade do centro : MT. No. 5
Movimento do centro : Tipo manual
Curso do reitstock : 50 mm

Curso do eixo X
Curso máx. : 300 mm
Velocidade de avanço rápido : 10000 mm/Min
Velocidade de alimentação automática : 0.001 ~ 2000 mm/Min
Configuração mínima de alimentação : 0.001 mm

Curso do eixo Z
Curso máx. : 1350 mm
Velocidade de avanço rápido : 10000 mm/Min
Velocidade de alimentação automática : 0.001 ~ 2000 mm/Min
Configuração mínima de alimentação : 0.001 mm

Motores de acionamento
Fuso da roda de retificação : 11 kW
Motor do fuso do cabeçote : 2.9 kW (motor servo AC)
Avanço do cabeçote X : 3.5 kW (motor servo AC)
Avanço da mesa Z : 3.5 kW (motor servo AC)
Bomba de óleo de lubrificação : 0.075 kW
Bomba de óleo hidráulico : 0.37 kW
Bomba de refrigerante : 0.37 kW

Capacidades dos tanques
Tanque óleo lubrificante (guia) : 15 L
Tanque óleo hidráulico (para acessório opt.) : 18 L
Tanque de refrigerante : 210 L

Máquina
Dimensão : 3900 x 3200 x 2540 mm
Peso líquido : 8700 kg
Altura do centro (do chão até a ponta) : 1130 mm

ACESSÓRIOS PADRÃO

• Controlador CNC (Marca: Mitsubishi) x 1 set
• Roda de retificação e flange x 1 set
• Centros de trabalho com ponta de carboneto (2 pcs/conjunto) x 1
• Porta-ferramenta de diamante (montado na mesa) x 1 set
• Guindaste jib para carregamento/descarregamento da roda
• Escala linear para eixo X x 1 set
• Inversor da roda de retificação x 1 set
• Sistema elétrico x 1 set
• Protetor anti-respingo totalmente fechado x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Lâmpada de trabalho x 1 set
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Reitstock hidráulico
• Cam-locked Driving Dogs
• Suporte de peça 2 pcs/conjunto
• Steady Rest 2 pontos
• Steady Rest 3 pontos ajustável
• Mandril scroll 3 castanhas ajustável
• Mandril scroll 4 castanhas ajustável
• Suporte e eixo para balanceamento de roda
• Balanceador automático de roda
• Roda de reposição e flange
• Dispositivo de dressagem por rolo diamantado (montado na mesa)
• Dispositivo de dressagem por rolo diamantado (montado no reitstock)
• Probe de contato
• Medidor automático em processo
• Controle de folga
• Escala linear para eixo Z
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo
