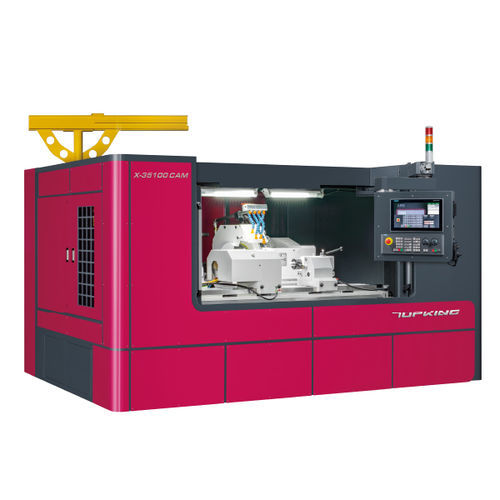

Retífica cilíndrica X-35100CAM

para eixo-árvorepara peças a usinarhorizontal

INTRODUÇÃO
A série X-CAM da TOPKING é projetada para retificação de componentes excêntricos e não circulares, incluindo eixos de comando (árvores de cames), virabrequins e punções poligonais. Indicada para os setores automotivo, de automação e moldes. Integra o controlador SIEMENS SINUMERIK ONE com a interface TOPKING para simplificar a configuração de parâmetros e garantir operação de alta precisão.

CAPACIDADE

• Swivel Over Table: Ø370 mm
• Distância entre centros: 1000 mm
• Diâmetro máximo de retificação: Ø350 mm
• Comprimento máximo de retificação: 1000 mm
• Carga máxima entre pontas: 150 kg

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO INTUITIVO
Equipado com SIEMENS SINUMERIK ONE e interface gráfica TOPKING. Programação gráfica CAD/CAM opcional para ciclos personalizados de retificação.

BASE DA MÁQUINA RÍGIDA
Base em ferro fundido Meehanite com tratamento de recozimento e envelhecimento. Guias endurecidas por alta frequência e retificadas com precisão. Guia plana 1V1 e assento deslizante reforçado asseguram rigidez e estabilidade.

MESA DE TRABALHO
Mesa permanentemente aparafusada à máquina. Projeto de cruzeta reduz deslocamentos e melhora velocidade de trabalho e estabilidade posicional.

PROJETO CROSS-SLIDER E GUIA DE EIXOS
Os eixos X e Z adotam configuração cross-slide; a cabeça da muela percorre o eixo Z para reduzir o espaço ocupado. O eixo X utiliza suporte box-way para resistir às forças de retificação e guia plana 1V1 com proteção contra desgaste.

ACIONAMENTO DO EIXO X POR MOTOR LINEAR
O eixo X é acionado diretamente por um motor linear, eliminando folgas. Controle em malha fechada com escala linear; velocidade máxima de deslocamento até 15000 mm/min. A construção do motor linear reduz atrito, prolongando a vida útil e economizando energia.

CONSTRUÇÃO DO CABEÇOTE DE RODA
Spindle de retificação com rolamentos de precisão. Spindle G.W. em SNCM-220 com tratamento térmico e criogênico, seguido de retificação de precisão e acabamento espelhado. Dureza superficial > HRC62 para desempenho preciso e resistência ao desgaste.

CABEÇOTE DE TRABALHO - CONTROLE ANGULAR DE PRECISÃO EIXO C
Spindle de trabalho equipado com motor de acionamento direto e encoder angular de alta resolução. Tolerância angular ±0,2” adequada para retificação excêntrica, de árvores de cames, virabrequins e punções poligonais. Microajuste disponível para correção de cone.

POLEGAR DE APOIO COM AJUSTE FINO
Lubrificação automática em banho de óleo para o contraponto com indicador de nível de óleo. O contraponto permite correção de cone em retificação entre pontas.

DRESSAGEM DA RODA
Diversas opções de dispositivos de dressagem e interface gráfica para parâmetros de dressagem. Opção de dressador por rolo diamantado disponível.

GUINDASTE JIB PARA RODA
Guindaste jib padrão para carregamento/descarregamento da roda, base montada no corpo da máquina e coberto por protetor anti-respingos.

ESPECIFICAÇÕES

• Modelo: X-35100CAM
• Marca: TOPKING
• Tamanho da roda de retificação: Ø610 × 50 × Ø304,8 mm; Velocidade linear: 45 m/s
• Eixo X: Curso máx. 300 mm; Avanço rápido 20000 mm/min; Ajuste mín. 0,001 mm
• Eixo Z: Curso máx. 1350 mm; Avanço rápido 10000 mm/min; Ajuste mín. 0,001 mm
• Motor da spindle da roda: 11 kW (indução)
• Motor da spindle de trabalho: 60,7 Nm (acionamento direto)
• Dimensões da máquina (C×L×A): 3900 × 3200 × 2540 mm; Peso: 9000 kg

ACESSÓRIOS STANDARD

• Controlador CNC SIEMENS SINUMERIK ONE
• Roda de retificação e flange; inversor para roda
• Suporte de ferramenta em diamante (montado na mesa)
• Guindaste jib; sistema de refrigeração para servo spindle
• Contros em metal duro (2 pcs); contraponto com microajuste
• Motor linear e escala linear para eixo X; escala rotativa para eixo C
• Programação gráfica CAD-CAM; sistema elétrico
• Proteção anti-respingos totalmente fechada; sistemas de lubrificação e refrigeração; coletor de névoa de óleo
• Lâmpada de trabalho; ferramentas (almofada de nivelamento) e caixa de ferramentas

ACESSÓRIOS OPCIONAIS

• Cames de acionamento com travamento por came
• Suportes de peça (2 pcs/set)
• Placa de apoio 2 pontos
• Mandril scroll de 3 garras ajustável
• Mandril scroll de 4 garras ajustável
• Dispositivo de dressagem por rolo diamantado (flange do cabeçote)
• Dispositivo de dressagem por rolo diamantado (montado no contraponto)
• Contraponto hidráulico
• Stand de balanceamento e eixo
• Balanceador automático de rodas
• Rodas e flanges sobressalentes
• Touch probe; controle de folga
• Dispositivos de fixação personalizados; separador magnético de refrigerante; filtro de papel
