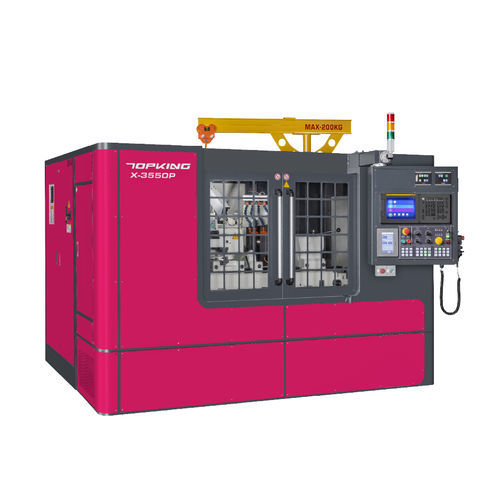

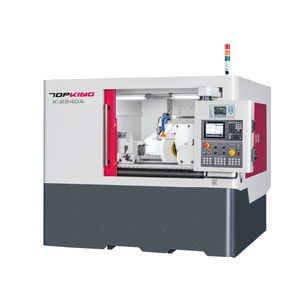

Retífica angular X-3550P

cilíndrica externapara engrenagenspara eixo-árvore

INTRODUÇÃO
A X-3550P é uma retificadora cilíndrica externa CNC projetada para retificação combinada de faces frontais e diâmetros externos. Conta com retificação por imersão e cabeçote de rebolo angular com rebolo de 180 mm de largura para permitir usinagem eficiente em uma só passada de eixos e componentes de engrenagens, melhorando a produtividade e a repetibilidade na produção industrial.

CAPACIDADE

• Passagem sobre a mesa: Ø350 mm
• Distância entre centros: 650 mm
• Diâmetro máximo de retificação: Ø350 mm
• Comprimento máximo de retificação: 500 mm
• Rebolo: Ø610 x 50 x Ø254 mm (velocidade linear 45 m/sec)

CARACTERÍSTICAS DA MÁQUINA
SISTEMA CNC INTUITIVO
O CNC integrado com interface gráfica permite dividir graficamente peças complexas em processos sequenciais de retificação e editar numericamente operações de retificação/dressagem, sem necessidade de programação manual em códigos G/M.

BASE RÍGIDA DA MÁQUINA
Base em ferro fundido Meehanite com tratamento de recozimento e envelhecimento. Guias submetidas a têmpera por alta frequência e retificação de precisão para baixa deformação e alta resistência ao desgaste. Guia plana 1V1 e assento deslizante robusto melhoram precisão e estabilidade.

GUIAS DE ALTA RIGIDEZ
Projeto de guia plana 1V1 com guias de caixa de alta rigidez e fusos de esferas de grande diâmetro para maior capacidade de carga e estabilidade do cabeçote de rebolo.

MESA DE TRABALHO E PROJETO CROSS-SLIDER
Configuração cross-slide dos eixos X/Z minimiza área ocupada e maximiza deslocamentos. Protetores telescópicos totalmente fechados protegem as transmissões de cavacos e fluido de corte.

CONSTRUÇÃO DO CABEÇOTE DE REBOLO
Eixo da rebolo com rolamentos de precisão. Material do eixo SNCM-220 normalizado, temperado/ revenido, cementado, tratado criogenicamente e retificado com precisão até >HRC62 para alta resistência ao desgaste e longa vida útil.

CABEÇOTE DE TRABALHO E PONTA MÓVEL
Cabeçote de trabalho e ponta móvel rígidos para peças pesadas. Cabeçote acionado por motor servo (velocidade contínua). Ponta móvel hidráulica opcional. Refrigeração no furo central reduz deformação térmica. Porta-ferramenta de diamante para dressagem montado na ponta móvel (padrão série X-P).

MANUTENÇÃO E MANUSEIO
Guindaste de jib integrado para troca de rebolo instalado dentro de proteção total contra respingos, facilitando trocas seguras e economia de espaço. Dispositivos para ciclos de dressagem e retificação suportam operação eficiente.

ESPECIFICAÇÕES

• Modelo: X-3550P
• Fabricante / Marca: TOPKING Technology
• Tipo: Retificadora cilíndrica externa CNC (retificação por imersão, cabeçote de rebolo angular)
• Diâmetro máx. de retificação: Ø350 mm
• Comprimento máx. de retificação: 500 mm
• Distância entre centros: 650 mm
• Tamanho do rebolo: Ø610 x 50 x Ø254 mm
• Velocidade linear do rebolo: 45 m/sec
• Curso eixo X: 270 mm; Curso eixo Z: 800 mm
• Avanço rápido: 6000 mm/min (X & Z)
• Potência do fuso (rebolo): 11 kW
• Fuso do cabeçote: 1,8 kW (servo)
• Carga máx. entre centros: 150 kg
• Dimensões da máquina (C x L x A): 4600 x 3700 x 2540 mm
• Peso líquido: 8000 kg

ACESSÓRIOS PADRÃO

• Controlador CNC (Mitsubishi) x1
• Rebolo e flange x1
• Pontos centrais com pastilha de metal duro (2 pcs) x1
• Porta-ferramenta de diamante (montado na ponta móvel) x1
• Guindaste para carga/descarga de rebolo x1
• Escala linear para eixo X x1
• Inversor do fuso de rebolo x1
• Sistema elétrico x1
• Proteção contra respingos totalmente fechada x1
• Sistema de lubrificação x1
• Sistema de refrigeração x1
• Lâmpada de trabalho x1
• Ferramentas (calços de nivelamento) e caixa de ferramentas x1

ACESSÓRIOS OPCIONAIS

• Ponta móvel hidráulica
• Garras de acionamento com trava por came
• Suportes de peça (2 pcs)
• Steady rest 2 pontos
• Steady rest 3 pontos ajustável
• Mandril scroll 3 garras ajustável
• Mandril scroll 4 garras ajustável
• Suporte e eixo para balanceamento de rebolo
• Balanceador automático de rebolo
• Rebolo e flange sobressalentes
• Dispositivo de dressagem por rolo diamantado (montagem em mesa ou ponta móvel)
• Sonda de medição
• Jauge automática em processo
• Controle de folga
• Escala linear para eixo Z
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo
