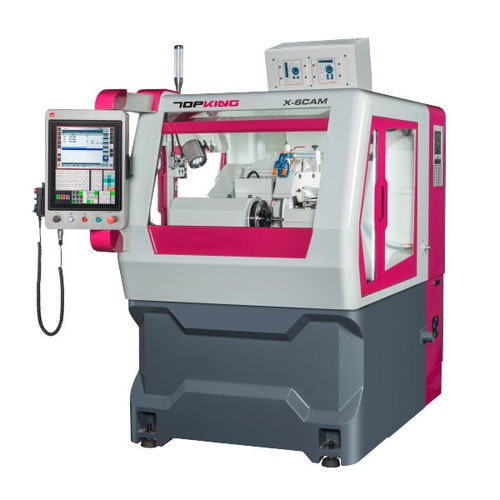

Retífica cilíndrica X-6CAM

de árvores de camespara peças pequenashorizontal

INTRODUÇÃO A TOPKING X-6CAM é a nossa retificadora não redonda CNC mais compacta, projetada para máxima eficiência do espaço no chão. Ao integrar o motor linear e a tecnologia de acionamento direto em uma estrutura de deslizamento cruzado, ele oferece folga zero, precisão de nível μm para retificação CAM exigente. A sua sincronização superior do eixo C-X é ideal para punções poligonais, pequenas árvores de cames, pinos excêntricos e componentes médicos. A X-6CAM fornece peças não redondas de alta qualidade, mesmo em ambientes com restrições de espaço, ajudando-o a assegurar facilmente encomendas de precisão com margens elevadas. | CAPACIDADE

• Giratório sobre a mesa: Ø230 mm
• Distância entre centros: 200 mm
• Dia máx. Diâmetro de moagem: Ø200 mm
• Max. Comprimento de retificação: 150 mm

Caraterísticas da máquina Sistema de operação amigável Equipado com o sistema de controlo SIEMENS SINUMERIK ONE. A mais recente interface de operação de conversação gráfica da TOPKING incorporada inclui aplicações de retificação de virabrequim e eixo de comando de válvulas. Funciona com software CAD/CAM (opcional) para programação gráfica de perfis de retificação personalizados, proporcionando um ambiente operacional flexível e humanizado. BASE RÍGIDA DA MÁQUINA Base da máquina em granito artificial para excelentes caraterísticas de amortecimento e comportamento térmico favorável. A máquina cobre uma pequena área de montagem para uma utilização eficiente do espaço no chão. MESA DE TRABALHO A mesa de trabalho está permanentemente aparafusada à máquina. O design de deslizamento cruzado reduz o deslocamento para melhorar a velocidade de trabalho e a estabilidade de precisão. Design de deslizamento cruzado & ORIENTAÇÃO DO EIXO Os eixos X e Z são concebidos como cross-sliders para reduzir o espaço ocupado pela máquina. O eixo X é acionado diretamente por um motor linear combinado com guias lineares e equipado com uma escala linear de alta resolução como padrão, garantindo repetibilidade e precisão estáveis. Dois eixos são cobertos por coberturas telescópicas fechadas para proteger a estrutura de transmissão dos resíduos de retificação e do líquido de refrigeração. Eixo X acionado por motor linear O eixo X é acionado diretamente por um motor linear sem folga para um controlo preciso da posição. A construção de deslizamento cruzado com motor linear de precisão de alta velocidade e escala linear de controlo de circuito fechado no eixo X proporciona um funcionamento suave em sincronização com o eixo C. A velocidade de deslocação pode atingir 15000 mm/min. Os motores lineares são constituídos por bobinas e ímanes permanentes para um atrito reduzido, uma vida útil mais longa, poupança de energia e maior eficiência. CONSTRUÇÃO DO EIXO-RODA Eixo incorporado para a mó. O design leve do assento da cabeça de rebolo reduz as ressonâncias, estabiliza o processo de retificação e melhora a precisão. O fuso incorporado monitoriza as temperaturas para proteger contra deformações térmicas, suporta rotação a alta velocidade com aceleração/desaceleração rápida para retificação de contornos complexos e oferece menor consumo de energia e emissões reduzidas. Eixo de trabalho Eixo de trabalho equipado com motor Diret Drive e codificador angular de precisão. Controlo de tolerância de alta resolução angular ±0,2". Controlo angular preciso adequado para peças excêntricas, árvores de cames, cambotas e retificação de punções poligonais. Micro-ajuste disponível para correção do cone. FINE ADJUSTMENT TAILSTOCK Sistema automático de lubrificação por banho de óleo fornecido para o cabeçote móvel para manter a alta precisão. Medidor de nível de óleo para verificações rápidas. Permite a correção do cone em centros de retificação fixos. AUTO. Porta deslizante de elevação automática Conveniente porta deslizante de elevação automática para reduzir o trabalho manual e aumentar a comodidade. ACESSÓRIOS STANDARD

• Controlador CNC (Marca: SIEMENS SINUMERIK ONE) x 1 conjunto
• Rebolo e Flange x 1 conjunto
• Inversor de Rebolo x 1 conjunto
• Suporte de Ferramentas de Diamante (tipo montado no cabeçote móvel) x 1 conjunto
• Centros de Trabalho com Ponta de Carboneto (2 pçs/conjunto) x 1 conjunto
• Toca de Micro Ajuste x 1 conjunto
• Motor Linear para o eixo X-eixo x 1 conjunto
• Escala linear para eixo X x 1 conjunto
• Escala rotativa para eixo C-x 1 unid.
• Software CAD-CAM Software Programação Gráfica x 1 conjunto
• Sistema Elétrico x 1 conjunto
• Guarda de Salpicos Totalmente Fechada x 1 conjunto
• Sistema de Lubrificação x 1 conjunto
• Sistema de Arrefecimento x 1 conjunto
• Coletor de Névoa de Óleo x 1 conjunto
• Lâmpada de Trabalho x 1 conjunto
• Ferramentas (Almofada de Nivelamento) e Caixa de Ferramentas x 1 conjunto
• Base da máquina em granito artificial x 1

ACESSÓRIOS OPCIONAIS

• Cães de condução bloqueados por came
• Suporte de trabalho (2 unid/conjunto)
• Descanso estável de 2 pontos
• Mandril de rolagem de 3 mandíbulas ajustável
• Mandril de rolagem de 4mandíbula ajustável
• Dispositivo de dressagem de rolos de diamante (conexão com o cabeçote de trabalho por flange)
• Dispositivo de dressagem de rolos de diamante (tipo montado no cabeçote móvel)
• Toca de cilindro de ar
• Suporte e mandril de balanceamento de roda
• Auto. Balanceador de rebolo
• Rebolo e flange sobressalentes
• Medidor de sonda de toque
• Grua de lança para carga/descarga de G.W.
• Controlo de folga
• Fixação de acionamento de peça de trabalho personalizada
• Separador magnético de refrigerante
• Filtro de papel

Caraterísticas / especificações técnicas

• Capacidade - Mesa giratória: Ø230 mm
• Capacidade - Distância entre Centros: 200 mm
• Capacidade - Max. Diâmetro de retificação: Ø200 mm
• Capacidade - Max. Comprimento de retificação: 150 mm
• Max. Carga retida entre centros: 5 kg
• Altura do Centro (da mesa à ponta do centro): 125 mm
• Rebolo - Tamanho (D.O. x largura x D.I.): Ø510 x 50 x Ø127 mm
• Moinho - Velocidade Linear: 45 m/seg
• Mesa de Trabalho - Ângulo de Giro: Tipo Fixo
• Cabeça de Trabalho - Ângulo de Giro: Tipo Fixo
• Cabeçote de Trabalho - Tucho Central: MT. No. 3
• Cabeça de trabalho - Velocidade do fuso: 10 ~ 300 rpm
• Cabeça de trabalho - Max. Carga do fuso (porta-ferramentas incluído): 5 kgs (comprimento máximo: 100 mm)
• Tailstock - Center Tapper: MT. No. 3
• Tailstock - Center Moving: Tipo manual
• Tailstock - Tailstock Stroke: 25 mm
• Tailstock - Barrel Stroke: ±30 μm
• Tailstock - Cylindricity with Micro Adjustment: ±0.03 mm
• X-axis Travel - Max. Curso: 210 mm
• Curso do eixo X - Velocidade de alimentação rápida: 20000 mm/Min
• Curso do eixo X - Auto. Velocidade de alimentação automática: 6000 mm/Min
• Deslocamento do eixo X - Min. Ajuste de alimentação: 0.001 mm
• Deslocamento do eixo Z - Max. Curso: 260 mm
• Curso do eixo Z - Velocidade de alimentação rápida: 10000 mm/Min
• Curso do eixo Z - Auto. Velocidade de alimentação automática: 6000 mm/Min
• Deslocamento do eixo Z - Min. Ajuste de alimentação: 0.001 mm
• Motores de acionamento - Eixo do rebolo: 11.4 kW (motor incorporado)
• Motores de acionamento - Eixo do cabeçote de trabalho: 22,3 Nm (motor de acionamento direto)
• Motores de acionamento - Eixo X de alimentação do cabeçote de roda: 610 N (motor linear)
• Motores de acionamento - Eixo Z de alimentação da mesa (servo motor): 2.29 kW (servo motor)
• Bomba de óleo para lubrificação: NIL
• Bomba de óleo hidráulico: 0,37 kW
• Bomba de refrigerante: 0.18 kW
• Capacidades do Tanque - Tanque de Óleo de Lubrificação 1: 18 L
• Capacidades do Tanque - Tanque de Óleo de Lubrificação 2: P-107
• Capacidades do Tanque - Tanque de Óleo Hidráulico: 18 L
• Capacidades do Tanque - Tanque de Refrigerante: 107 L
• Máquina - Dimensão: 1600 x 2120 x 1800 mm
• Máquina - Peso: 4300 kg
• Máquina - Altura do Centro (do chão à ponta central): 1150 mm
• Nota: As especificações & dimensões mencionadas estão sujeitas a alterações sem aviso prévio.
