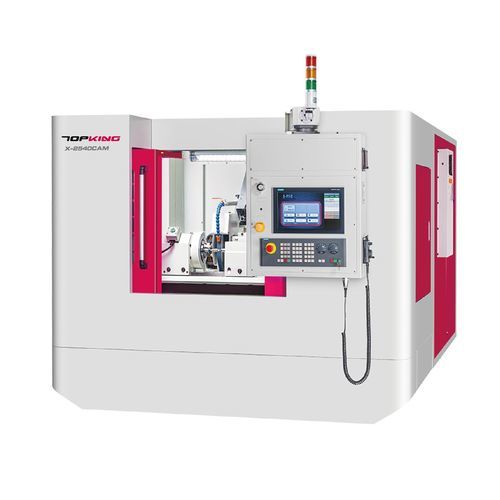

Retífica cilíndrica X-2540CAM

de árvores de camespara peças a usinarhorizontal

INTRODUÇÃO A TOPKING X-2540CAM é uma retificadora CNC não redonda projetada para retificação de contorno controlada por CAM em condições de restrição de espaço. A máquina adopta uma estrutura de deslizamento cruzado combinada com accionamentos de motor linear e sistemas de acionamento direto, permitindo uma folga mecânica zero e uma resposta dinâmica elevada durante a interpolação não circular. A sincronização precisa do eixo C-X suporta a geração de contornos estáveis para perfis não redondos. Adequada para a retificação de punções poligonais, pequenas árvores de cames, pinos excêntricos e componentes médicos de precisão, onde é necessária uma precisão e repetibilidade consistentes ao nível de μm. CAPACIDADE Mesa giratória: Ø270 mm Distância entre centros: 400 mm Máx. Diâmetro de retificação: Ø250 mm Comprimento máx. Comprimento de retificação: 400 mm Caraterísticas da máquina

• SISTEMA DE OPERAÇÃO FÁCIL DE USAR: Equipada com o sistema de controlo SIEMENS SINUMERIK ONE. Interface gráfica de conversação TOPKING incorporada, incluindo aplicações de retificação de cambota e árvore de cames. Software CAD/CAM opcional para programação gráfica e gráficos de retificação personalizados.
• BASE DA MÁQUINA RÍGIDA: Base em ferro fundido Meehanite de elevada rigidez com tratamento de recozimento/envelhecimento; guias de deslizamento tratadas por endurecimento de alta frequência e retificação de precisão para uma construção sem deformações e resistente ao desgaste.
• MESA DE TRABALHO: Design de deslizamento cruzado permanentemente aparafusado para reduzir o curso, melhorando a velocidade de trabalho e a estabilidade de precisão.
• Design de deslizamento cruzado e orientação do eixo: Eixos X e C como deslizamentos cruzados para reduzir o espaço da máquina. Eixo X acionado por motor linear com guias lineares e escala linear de alta resolução para uma repetibilidade estável. Dois eixos protegidos por coberturas telescópicas fechadas.
• Eixo X acionado por motor linear: Motor linear de tração direta no eixo X para um controlo preciso da posição e sem folgas; controlo em circuito fechado com escala linear; velocidade de movimento até 15000 mm/min; o design do motor linear reduz o desgaste e aumenta a eficiência.
• CONSTRUÇÃO DO RODO: Fuso incorporado para o rebolo com assento leve da cabeça do rebolo para reduzir a ressonância; o fuso incorporado monitoriza a temperatura para evitar a deformação térmica; rotação de alta velocidade com aceleração/desaceleração rápida e eficiência energética melhorada.
• FUSO DO RODO: Eixo de trabalho com motor Diret Drive e codificador angular de precisão; alta resolução angular ±0,2"; suporta micro-ajuste para correção do cone.
• Ajuste fino do fuso: Lubrificação automática por banho de óleo e medidor de nível de óleo; permite a correção da conicidade em centros de modo de retificação fixa.

ESPECIFICAÇÕES Capacidade: Balanço sobre a mesa - Ø270 mm; Distância entre centros - 400 mm; Max. Diâmetro de retificação - Ø250 mm; Max. Comprimento de retificação - 400 mm; Max. Carga máxima mantida entre centros - 15 kg; Altura do centro (da mesa à ponta do centro) - 135 mm. Roda de retificação: Tamanho (D.O. x largura x D.I.) - Ø405 x 50 x Ø127 mm; Velocidade linear - 45 m/seg. Mesa de trabalho: Ângulo de rotação - -1° ~ +8°. Cabeça de trabalho: Ângulo de rotação - Tipo fixo; Tucho central - MT. No. 3; Velocidade do fuso - 10 ~ 300 rpm; Max. Carga máxima do fuso (porta-ferramentas incluído) - 5 kgs (comprimento máximo: 100 mm). Cabeçote móvel: Torno central - MT. No. 3; Movimento central - Tipo manual; Curso do cabeçote móvel - 25 mm; Curso do barril - ±30 μm; Cilindricidade com micro ajuste - ±0,03 mm. Curso do eixo X: Máx. Curso - 300 mm; Velocidade de alimentação rápida - 20000 mm/Min; Velocidade de alimentação auto. Velocidade de alimentação automática - 6000 mm/Min; Min. Ajuste de alimentação - 0,001 mm. Curso do eixo Z: Máx. Curso - 580 mm; Velocidade de alimentação rápida - 10000 mm/Min; Velocidade de alimentação auto. Velocidade de alimentação automática - 6000 mm/min; Min. Ajuste de alimentação - 0,001 mm. Motores de acionamento: Eixo do rebolo - 11,4 kW (motor incorporado); Eixo da cabeça de trabalho - 22,3 Nm (motor de acionamento direto); Eixo X de alimentação da cabeça do rebolo - 1750 N (motor linear); Eixo Z de alimentação da mesa (servo motor) - 2,29 kW; Bomba de óleo hidráulico - 0,37 kW; Bomba de líquido de refrigeração - 0,37 kW. Capacidades dos depósitos: Depósito de óleo de lubrificação 1 - 18 L; Depósito de óleo hidráulico - 18 L; Depósito de líquido de refrigeração - 107 L. Máquina: Dimensão - 2300 x 2210 x 1960 mm; Peso da máquina - 4300 kg; Altura central (do chão à ponta central) - 1110 mm. ACESSÓRIOS STANDARD

• Controlador CNC (SIEMENS SINUMERIK ONE) x 1 conjunto
• Rebolo e Flange x 1 conjunto
• Inversor de Rebolo x 1 conjunto
• Suporte de Ferramentas de Diamante (tipo montado no fuso da cabeça de trabalho) x 1 conjunto
• Sistema de arrefecimento para trabalho-de trabalho x 1 conjunto
• Centros de trabalho com ponta de carboneto (2 unid./conjunto) x 1 conjunto
• Micro cabeçote móvel de ajuste x 1 conjunto
• Motor linear para eixo X-eixo x 1 conjunto
• Escala linear para o eixo X x 1 conjunto
• Escala rotativa para o eixo C x 1 conjunto
• Software de programação gráficaCAD-CAM Software Programação Gráfica x 1 conjunto
• Sistema Elétrico x 1 conjunto
• Guarda de Salpicos Totalmente Fechada x 1 conjunto
• Sistema de Lubrificação x 1 conjunto
• Sistema de Refrigeração x 1 conjunto
• Coletor de Névoa de Óleo x 1 conjunto
• Lâmpada de Trabalho x 1 conjunto
• Ferramentas (Almofada de Nivelamento) e Caixa de Ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Cães de condução bloqueados por came
• Suporte de trabalho (2 unid/conjunto)
• Descanso estável de 2 pontos
• Mandril de rolagem de 3 mandíbulas ajustável
• Mandril de rolagem de 4 mandíbulas ajustável
• Dispositivo de dressagem de rolos de diamante (flange-(conectado por flange)
• Dispositivo de dressagem de rolos de diamante (montado no cabeçote móvel)
• Cabeçote móvel com cilindro de ar
• Suporte e mandril de balanceamento de rodas
• Auto. Balanceador de rebolo
• Flange de rebolo e rebolo sobressalente
• Medidor de sonda de toque
• Controlo de folga
• Guindaste de lança para carga/descarga de G.W.
• Fixação de acionamento de peça de trabalho personalizada
• Separador magnético de refrigerante
• Filtro de papel

Caraterísticas / especificações técnicas

• Mesa giratória: Ø270 mm
• Distância Entre Centros: 400 mm
• Max. Diâmetro de retificação: Ø250 mm
• Max. Comprimento máximo de retificação: 400 mm
• Max. Carga retida entre centros: 15 kg
• Altura do centro (da mesa à ponta do centro): 135 mm
• Tamanho do rebolo: Ø405 x 50 x Ø127 mm
• Velocidade Linear do Rebolo: 45 m/seg
• Ângulo de Giro da Mesa de Trabalho: -1° ~ +8°
• Velocidade do Fuso do Cabeçote de Trabalho: 10 ~ 300 rpm
• Carga Máxima do Fuso do Cabeçote de Trabalho (porta-ferramenta): 5 kg (comprimento máximo de 100 mm)
• Deslocamento do cabeçote móvel: 25 mm
• Deslocamento do barril: ±30 μm
• Cilindricidade com micro ajuste: ±0,03 mm
• Deslocamento máximo do eixo X: 300 mm; Avanço rápido: 20000 mm/min; Avanço automático: 6000 mm/min; Ajuste mínimo: 0.001 mm
• Deslocamento máximo do eixo Z: 580 mm; Avanço rápido: 10000 mm/min; Alimentação automática: 6000 mm/min; Ajuste mínimo: 0.001 mm
• Potência do eixo do rebolo: 11,4 kW (incorporado)
• Binário do eixo do cabeçote de trabalho: 22,3 Nm (acionamento direto)
• Força do eixo X de alimentação do cabeçote de trabalho: 1750 N (motor linear)
• Motor do eixo Z de alimentação da mesa: 2.29 kW (servo)
• Bomba de Óleo Hidráulico: 0,37 kW; Bomba de Refrigerante: 0,37 kW
• Tanque de Óleo de Lubrificação: 18 L; Tanque de Refrigerante: 107 L
• Dimensão da Máquina: 2300 x 2210 x 1960 mm
• Peso da Máquina: 4300 kg
• Altura do Centro (do chão até a ponta do centro): 1110 mm
