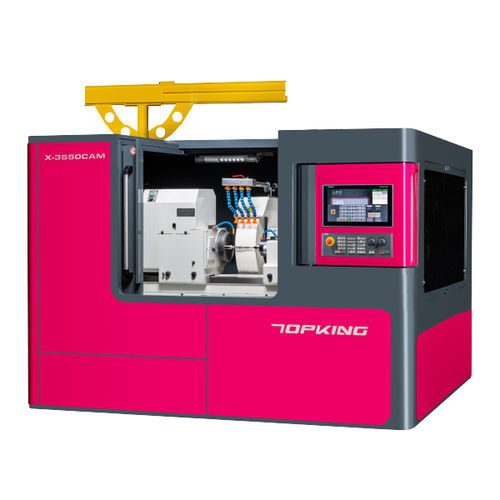

Retífica cilíndrica X-3550CAM

de árvores de camespara eixo-árvorepara peças a usinar

INTRODUÇÃO
A TOPKING X-3550CAM é uma retificadora cilíndrica externa entre centros projetada para o rebolo de peças excêntricas e não circulares, incluindo eixos de comando, virabrequins e punções poligonais. Indicada para os setores automotivo, de automação e ferramentaria, oferece perfis não circulares precisos e repetíveis. Controlador SIEMENS SINUMERIK ONE com interface gráfica TOPKING para configuração de parâmetros e controle do processo.

CAPACIDADE

• Diâmetro sobre a mesa: Ø370 mm
• Distância entre centros: 500 mm
• Diâmetro máximo de retífica: Ø350 mm
• Comprimento máximo de retífica: 500 mm
• Carga máxima entre centros: 150 kg
• Altura do centro (mesa até ponta): 185 mm

CARACTERÍSTICAS DA MÁQUINA
Controle intuitivo
■ SIEMENS SINUMERIK ONE com interface gráfica TOPKING para programação conversacional; opção CAD/CAM para pré-programação de perfis personalizados.

Base rígida
■ Base em ferro fundido Meehanite com tratamentos térmicos. Guias endurecidas e retificadas com guias planas 1V1 para minimizar deformação e aumentar resistência ao desgaste.

Projeto cruzado X–Z
■ Projeto com cruzeta reduzindo o espaço requerido. Cabeçote de roda desloca-se no eixo Z; eixo X acionado por motor linear combinado com guia box-way para suportar forças de retífica.

Eixo X com motor linear
■ Motor linear de acionamento direto no eixo X para eliminar folgas, controle em malha fechada com escala linear; velocidades de deslocamento até 15000 mm/min para alta precisão posicional.

Cabeçote e fuso
■ Fuso em aço de liga SNCM-220 com rolamentos de precisão; tratamentos térmicos e retífica de precisão conferem dureza superficial > HRC62 para precisão a longo prazo.

Cabeçote de trabalho (eixo C) e contraponta
■ Cabeçote de trabalho com acionamento direto e codificador angular de alta resolução (tolerância angular ±0,2″) com microajuste para correção de cone. Contraponta com lubrificação por banho de óleo e ajuste fino.

Afiamento de rebolo & manuseio
■ Múltiplas opções de dressagem com interface gráfica; dressadores de rolo de diamante opcionais. Guindaste padrão para montagem/desmontagem do rebolo com protecção anti-respingo.

ACESSÓRIOS PADRÃO

• Controlador CNC: SIEMENS SINUMERIK ONE x1
• Rebolo e flange x1 jogo
• Inversor para rebolo x1
• Suporte de ferramenta diamantada (montado na mesa) x1
• Sistema de refrigeração para servo do fuso x1
• Guindaste para rebolo x1
• Pontas de metal duro (2 pcs/jogo) x1
• Contraponta com microajuste x1
• Motor linear para eixo X x1
• Escala linear para eixo X x1
• Escala rotativa para eixo C x1
• Software CAD/CAM gráfico x1
• Sistema elétrico x1
• Proteção completa anti-respingo x1
• Sistema de lubrificação x1
• Sistema de refrigeração x1
• Coletor de névoa de óleo x1
• Luminária de trabalho x1
• Ferramentas e caixa de ferramentas x1

ACESSÓRIOS OPCIONAIS

• Anéis de acionamento tipo came
• Suportes de peça (2 pcs/jogo)
• Suporte de 2 pontos
• Mandril de 3 garras ajustável
• Mandril de 4 garras ajustável
• Dressador de rolo diamantado (tipo flange do cabeçote)
• Dressador de rolo diamantado (montado na contraponta)
• Contraponta hidráulica
• Banco de balanceamento e eixo
• Balanceador automático de rebolo
• Rebolo e flange sobressalentes
• Sonda de toque
• Controle de folga (proteção contra colisão)
• Dispositivos de fixação de peça personalizados
• Separador magnético de refrigerante
• Filtro por cinta de papel

ESPECIFICAÇÕES TÉCNICAS

• Modelo: X-3550CAM
• Marca: TOPKING
• Aplicação: retífica excêntrica, eixos de comando, virabrequins, punções poligonais
• Controlador: SIEMENS SINUMERIK ONE
• Potência do fuso principal: 11 kW (indução)
• Acionamento eixo X: motor linear, curso máx. 300 mm, rápido 20000 mm/min
• Curso eixo Z: 750 mm, rápido 10000 mm/min
• Diâmetro máx. de retífica: Ø350 mm — Comprimento máx.: 500 mm
• Carga máx. entre centros: 150 kg
• Dimensões do rebolo: Ø610 x 50 x Ø304.8 mm — velocidade linear 45 m/sec
• Peso da máquina: 8300 kg — Dimensões (C×L×A): 3300 × 3200 × 2540 mm
