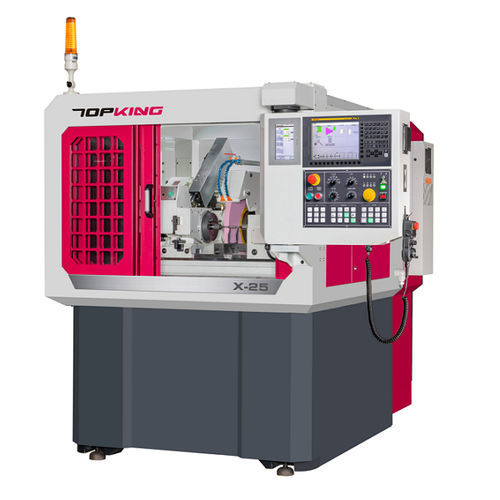

Retífica cilíndrica X-25

para peças a usinarhorizontalCNC

INTRODUÇÃO
A retificadora cilíndrica X-25 combina um layout de cruzeta compacto com uma estrutura de alta rigidez para fornecer retificação precisa e economia de espaço para componentes pequenos e médios. Dispõe de interface CNC gráfica para facilitar a configuração e ampla compatibilidade de aplicações de retificação.

CAPACIDADE

• Passagem sobre a mesa: Ø270 mm
• Distância entre centros: 200 mm
• Diâmetro máx. de retificação: Ø250 mm
• Comprimento máx. de retificação: 150 mm

CARACTERÍSTICAS DA MÁQUINA
SISTEMA DE OPERAÇÃO FÁCIL DE USAR
Controle CNC integrado de alto desempenho com GUI orienta o operador por etapas gráficas, permitindo a edição numérica dos processos de retificação e dressagem sem programação manual G/M.

BASE RÍGIDA DA MÁQUINA
Base de ferro fundido Meehanite de alta rigidez com tratamento de recozimento e envelhecimento. Os guias recebem têmpera por alta frequência e retificação de precisão para baixa deformação e excelente resistência ao desgaste.

MESA DE TRABALHO
Mesa permanentemente aparafusada à máquina. O design de cruzeta reduz os percursos, melhorando a velocidade de trabalho e a estabilidade de precisão.

DESENHO CROSS-SLIDER
Os eixos X e Z são projetados como cross-sliders para reduzir o espaço da máquina. Coberturas telescópicas fechadas protegem a transmissão de detritos de retificação e fluido de corte.

DESIGN DE AVANÇO FLEXÍVEL
Guias lineares de precisão e fusos de esferas no X-25 garantem resistência ao desgaste, baixo atrito, alta capacidade de carga, folga mínima e um modo de avanço rápido e flexível adequado para componentes pequenos.

CONSTRUÇÃO DO EIXO DE RODA
A spindle de retificação utiliza rolamentos de precisão para longa vida útil. Material do spindle: aço ligado (SNCM-220) com tratamentos térmicos múltiplos e retificação de precisão; dureza superficial > HRC62°.

CABEÇOTE E CONTRAPONTA
O cabeçote é acionado por motor servo com velocidade contínua. Contraponta hidráulica opcional. Ambos usam design de pressão de ar plana para fácil movimento e redução do atrito. Sistema de refrigeração central evita aquecimento e deformação das superfícies de contato do centro.

SUPORTE DE FERRAMENTA DIAMANTE
Dispositivo de dressagem padrão montado na contraponta. Diversos dispositivos de dressagem disponíveis. Opcional: Dispositivo de Dressagem com Rolo de Diamante (montado na mesa ou na contraponta).

ACESSÓRIOS PADRÃO

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Roda de retificação e flange x 1 set
• Pontos de trabalho com pastilha de carboneto (2 pcs/set) x 1
• Suporte de ferramenta diamantado (montado na contraponta) x 1 set
• Escala linear para eixo X x 1 set
• Inversor da roda de retificação x 1 set
• Sistema elétrico x 1 set
• Proteção anti-respingo totalmente fechada x 1 set
• Sistema de lubrificação x 1 set
• Sistema de refrigeração x 1 set
• Lâmpada de trabalho x 1 set
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 set

ACESSÓRIOS OPCIONAIS

• Contraponta hidráulica
• Dentes de condução com trava por came
• Suporte de peça 2 pcs/set
• Repouso fixo de 2 pontos
• Repouso ajustável de 3 pontos
• Mandril scroll ajustável de 3 garras
• Mandril scroll ajustável de 4 garras
• Suporte e eixo para balanceamento de roda
• Balanceador automático de roda
• Roda de retificação e flange sobressalente
• Dispositivo de dressagem com rolo de diamante (montado na mesa)
• Dispositivo de dressagem com rolo de diamante (montado na contraponta)
• Sonda de toque
• Calibrador automático em processo
• Controle de folga
• Escala linear para eixo Z
• Separador magnético de refrigerante
• Filtro de papel
• Coletor de névoa de óleo

ESPECIFICAÇÃO
Capacidade - Passagem sobre a mesa: Ø270 mm
Capacidade - Distância entre centros: 200 mm
Capacidade - Diâmetro máx. de retificação: Ø250 mm
Capacidade - Comprimento máx. de retificação: 150 mm
Capacidade - Carga máx. entre centros: 5 kg
Altura do centro (da mesa até a ponta): 135 mm
Roda de retificação - Tamanho (Ø ext. x Largura x Ø int.): Ø510 x 50 x Ø127 mm
Roda de retificação - Velocidade linear: 45 m/sec
Mesa - Ângulo de oscilação: -1° ~ +10°
Cabeçote - Ângulo de oscilação: Fixo
Cabeçote - Cone central: MT. No. 3
Cabeçote - Velocidade do fuso: 10 ~ 300 rpm
Cabeçote - Carga máx. do fuso (suporte de ferramenta incluído): 15 kg (Comprimento máx.: 100 mm)
Contraponta - Cone: MT. No. 3
Contraponta - Movimento do centro: Tipo manual
Contraponta - Curso: 25 mm
Eixo X - Curso máx.: 210 mm; Velocidade rápida: 10000 mm/Min; Avanço automático: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
Eixo Z - Curso máx.: 260 mm; Velocidade rápida: 10000 mm/Min; Avanço automático: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
Motores - Fuso da roda de retificação: 5.5 kW
Motores - Fuso do cabeçote (servo): 1.0 kW (servo AC)
Motores - Avanço do eixo X e mesa Z: 1.5 kW (servo AC) cada
Motores - Bomba de óleo hidráulico (para acessório opt.): 0.75 kW
Motores - Bomba de refrigeração: 0.18 kW
Capacidades - Tanque de óleo de lubrificação (opt.): 18 L
Capacidades - Tanque de fluido refrigerante: 110 L
Máquina - Dimensão: 1800 x 2310 x 1800 mm
Máquina - Peso líquido: 3300 kg
Altura do centro (do chão até a ponta): 1150 mm

ESPECIFICAÇÕES TÉCNICAS

• Passagem sobre a mesa: Ø270 mm
• Distância entre centros: 200 mm
• Diâmetro máx. de retificação: Ø250 mm
• Comprimento máx. de retificação: 150 mm
• Carga máx. entre centros: 5 kg
• Altura do centro: 135 mm
• Tamanho da roda: Ø510 x 50 x Ø127 mm
• Velocidade linear: 45 m/sec
• Eixo X Curso máx.: 210 mm; Rápido: 10000 mm/Min; Avanço auto: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
• Eixo Z Curso máx.: 260 mm; Rápido: 10000 mm/Min; Avanço auto: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
• Motor fuso roda: 5.5 kW
• Motor fuso cabeçote: 1.0 kW (servo AC)
• Motores de avanço: 1.5 kW (servo AC) cada
• Tanque de refrigeração: 110 L
• Dimensões da máquina: 1800 x 2310 x 1800 mm
• Peso líquido: 3300 kg
