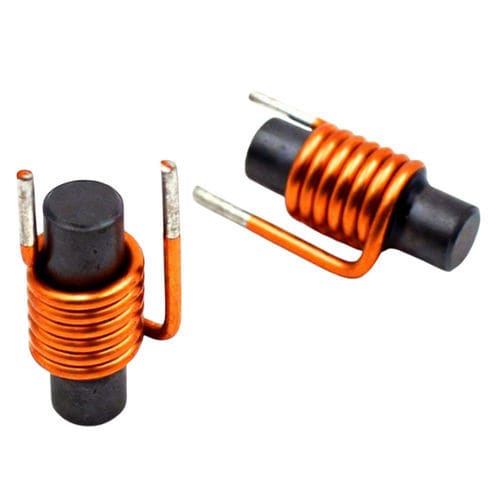

Indutor de ferrite WL0625

com núcleo de ferritade fio bobinadode alta frequência

Visão geral
O indutor com núcleo de ferrite WL0625 fornece indutâncias estáveis com baixas perdas no núcleo em um invólucro compacto adequado a projetos eletrônicos modernos. Suporta operação contínua em ampla faixa de temperatura e é otimizado para comutação em alta frequência e supressão de EMI. Usos típicos: fontes chaveadas, conversores DC–DC e filtros de ruído.

Construção e materiais
Enrolado com fio de cobre esmaltado isolado sobre um núcleo magnético de ferrite para aumentar a indutância e minimizar perdas por correntes parasitas. A baixa condutividade do ferrite reduz a geração de calor em altas frequências e melhora o comportamento frente a interferências eletromagnéticas (EMI).

Formas e personalização

• Formas disponíveis: toroidal, tipo haste, núcleo tambor e outras formas personalizadas
• Parâmetros personalizáveis: valor de indutância, corrente nominal, dimensões mecânicas, tolerância, estilo de montagem (radial / SMD)

Aplicações

• Fontes chaveadas e conversores DC–DC (armazenamento de energia durante a comutação)
• Filtros EMI e circuitos de supressão de ruído
• Eletrónica de consumo (TVs, portáteis, dispositivos móveis)
• Equipamentos industriais e sistemas de controlo de motores
• Eletrónica automóvel (controlo do motor, módulos de iluminação)
• Equipamentos de comunicação (ruters, módulos RF, dispositivos de rede)
• Inversores solares e carregadores de bateria que exigem conversão eficiente de energia

Detalhes do produto
Indutor com núcleo de ferrite OEM projetado para integração em sistemas de conversão de energia e condicionamento de sinal. A construção compacta e as opções de projeto flexíveis permitem o uso em aplicações automotivas, industriais e de consumo, limitando as emissões eletromagnéticas e possibilitando fabricação económica.

Folha de dados
Especificações elétricas
Parâmetro Símbolo Valor Unidade
Indutância L 1 µH – 1000 µH µH
Tolerância ±L ±10% / ±20%
Corrente nominal Ir 0,1 – 5 A
Resistência DC DCR 0,01 – 5 Ω
Material do núcleo Ferrite
Temperatura de operação -40 a +125 °C

Especificações mecânicas
Parâmetro Valor
Tipo de núcleo Núcleo de ferrite
Construção Radial / SMD
Material do fio Cobre esmaltado
Isolamento Revestimento de poliéster
Montagem PCB

Vantagens / Desvantagens

• Vantagens: Alta permeabilidade magnética que permite projetos compactos de alta indutância; baixas perdas por correntes parasitas e redução de aquecimento em altas frequências; melhor desempenho EMI; custo-benefício para produção em série.
• Desvantagens: Núcleos de ferrite são frágeis e sensíveis a choques mecânicos; densidade de saturação de fluxo inferior à de alguns núcleos metálicos, o que pode limitar o desempenho em correntes elevadas.

Especificações técnicas

• Modelo: WL0625
• Faixa de indutância: 1 µH – 1000 µH
• Opções de tolerância: ±10%, ±20%
• Faixa de corrente nominal: 0,1 A – 5 A
• Resistência DC (DCR): 0,01 Ω – 5 Ω
• Material do núcleo: Ferrite
• Tipos de construção: Radial, SMD
• Fio: Cobre esmaltado
• Isolamento: Revestimento de poliéster
• Montagem: PCB
• Temperatura de operação: -40 °C a +125 °C
